LT3080 是一款 1.1A 低压差线性稳压器，可直接并联以增加输出电流或在表面贴装型电路板上散播热量。该新型稳压器被设计为一款精准电流源和电压跟随器，因而可在许多需要高电流、可调至零且无散热器的应用中使用。而且，该器件还引出了传输晶体管的集电极，以在与多个输入电源一起使用时实现低压差操作 (低至 350mV)。

LT3080 的一个重要的特点是能够提供一个宽输出电压范围。利用流经单个电阻器的基准电流，可以把输出电压设置为 0V 至 36V 之间的任何电平。当在输出端上使用 2.2μF 电容时，LT3080 可实现稳定，而且该 IC 采用了无需额外 ESR 的小陶瓷电容器，而其他稳压器则常常做不到这一点。

内部保护电路包括电流限制和热限制。LT3080 稳压器采用 8 引脚 MSOP (具有一个裸露衬垫以改善热特性)、3mm x 3mm DFN、5 引脚 DD-Pak、TO-220 和使用简单的 3 引脚 SOT-223 封装版本。

• 高电流全表面贴封装电源
• 高效率线性稳压器
• 用于开关电源的后置稳压器
• 低元件数目可变电压电源
• 低输出电压电源

• 输出可并联以实现较高电流和散布热量
• 输出电流：1.1A

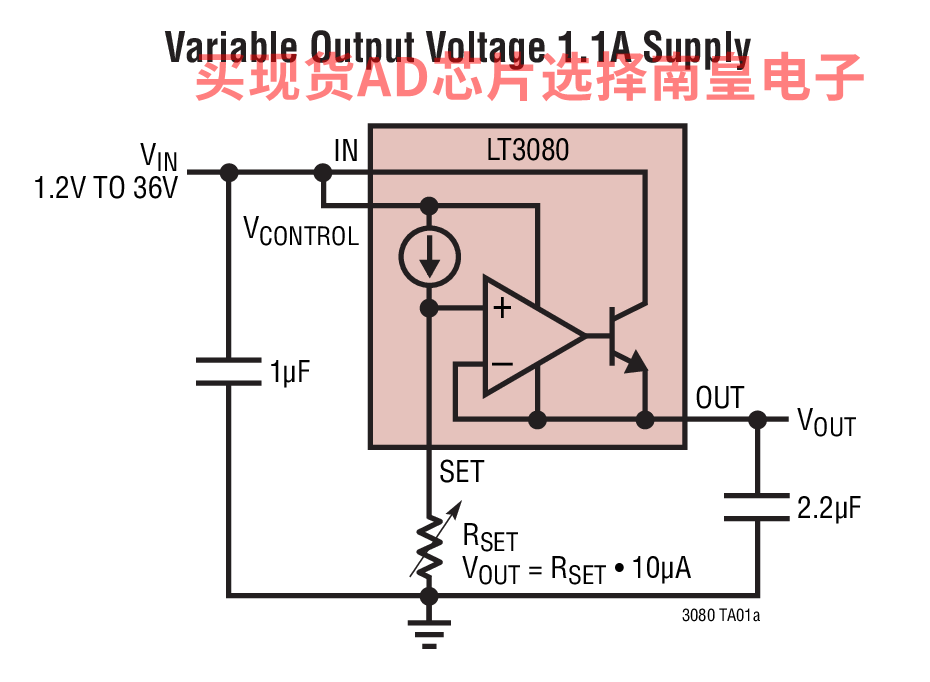

• 利用单个电阻来设置输出电压

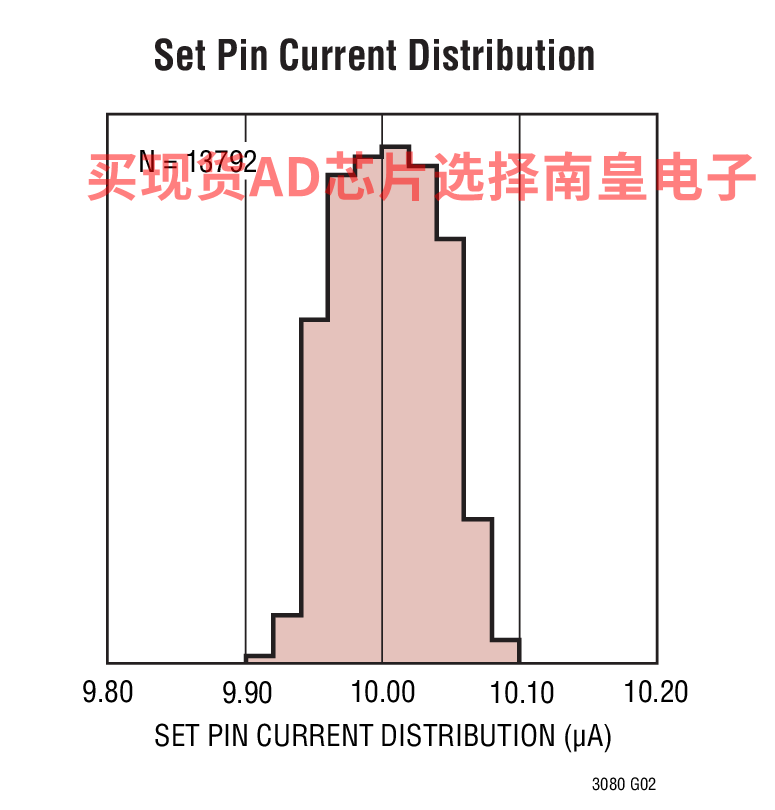

• SET 引脚电流的初始准确度为 1%
• 输出可调至 0V
• 低输出噪声：40μVRMS (10Hz 至 100kHz)
• 宽输入电压范围：1.2V 至 36V
• 低压差：350mV (SOT-223 除外)
• < 1mV 负载调节
• < 0.001%/V 电压调节
• 最小负载电流：0.5mA
• 采用 2.2μF (最小值) 陶瓷输出电容器可稳定
• 折返电流限制和过热保护功能
• 采用 8 引脚 MSOP、3mm x 3mm DFN、5 引脚 DD-Pak、TO-220 和 3 引脚 SOT-223 封装

LT3080EDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.13（1000+个）

LT3080EDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.13（1000+个）

LT3080EMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT3080EMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT3080EQ#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT3080EQ#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT3080EST#PBF，封装：3-Lead SOT-223，包装形式及数量：管装，78，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.06（1000+个）

LT3080EST#TRPBF，封装：3-Lead SOT-223，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.06（1000+个）

LT3080EST#WPBF，封装：3-Lead SOT-223，包装形式及数量：管装，78，工作温度：-40 to 125C，AD官网报价：2.81（100-499个）；2.33（1000+个）

LT3080EST#WTRPBF，封装：3-Lead SOT-223，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：2.81（100-499个）；2.33（1000+个）

LT3080ET#31PBF，封装：5-Lead TO-220 (Flow 31)，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.47（100-499个）；2.86（1000+个）

LT3080ET#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.42（1000+个）

LT3080IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.43（1000+个）

LT3080IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.43（1000+个）

LT3080IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT3080IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT3080IQ#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT3080IQ#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT3080IST#PBF，封装：3-Lead SOT-223，包装形式及数量：管装，78，工作温度：-40 to 125C，AD官网报价：2.89（100-499个）；2.35（1000+个）

LT3080IST#TRPBF，封装：3-Lead SOT-223，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：2.89（100-499个）；2.35（1000+个）

LT3080IST#WPBF，封装：3-Lead SOT-223，包装形式及数量：管装，78，工作温度：-40 to 125C，AD官网报价：3.17（100-499个）；2.63（1000+个）

LT3080IST#WTRPBF，封装：3-Lead SOT-223，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：3.17（100-499个）；2.63（1000+个）

LT3080IT#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.38（100-499个）；2.78（1000+个）

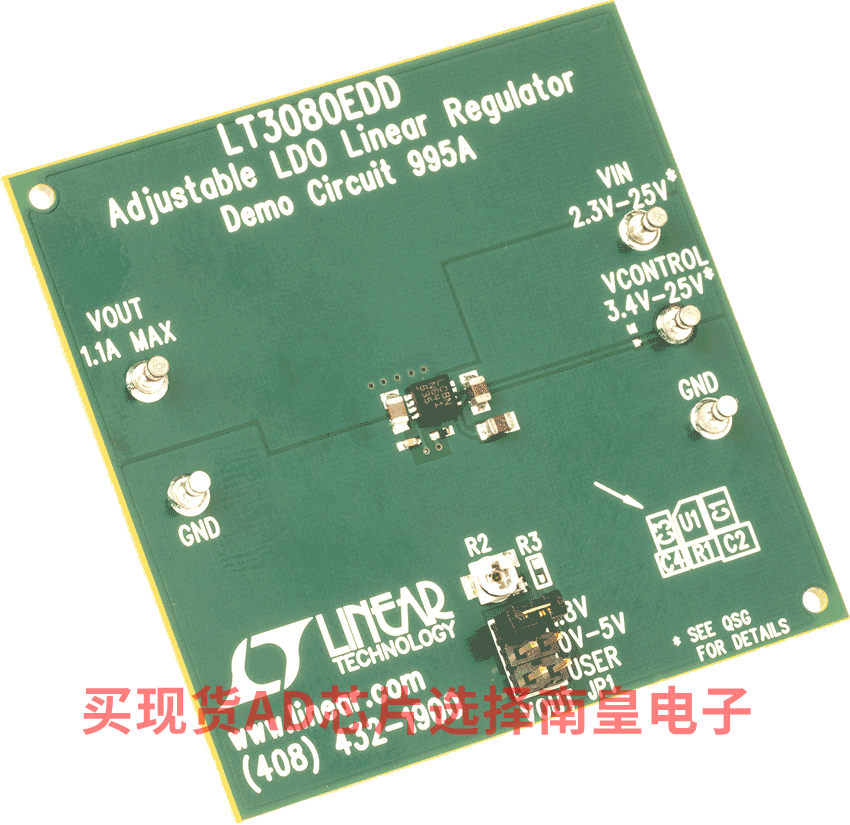

DC995A：LT3080EDD Demo Board | Single Resistor Prog Linear Regulator, 2.3V ≤ VIN ≤ 25V, VOUT = 0.6V/1.0V/1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 1.1A

Demonstration circuit 995A is an adjustable 1.1A linear regulator featuring the LT3080. Architected as a precision current source and voltage follower, it allows this new regulator to be used in many applications requiring high current, adjustability to zero output, and no heat sink. The device brings out the collector of the pass transistor to allow low dropout operation when used with multiple supplies. The demo board's input supply voltage range is 2.3V to 25V. For proper regulation, the LT3080 has a control pin; the voltage on this pin must be 1.2V to 1.35V higher than the output voltage.The output voltage is jumper selectable and can be set to 1.8V, a value between 0V and 5V (using trimpot R2) or a user-defined value.

A key feature of the LT3080 is its wide output voltage range. By using a reference current through a single resistor, the output voltage can be programmed to any level between zero and 36V. The DC995A has a reduced input voltage 25V due to input capacitor voltage rating. The DC995A can be used as a high current linear regulator, a post regulator for switching supply,a variable voltage supply or a low output voltage power supply.

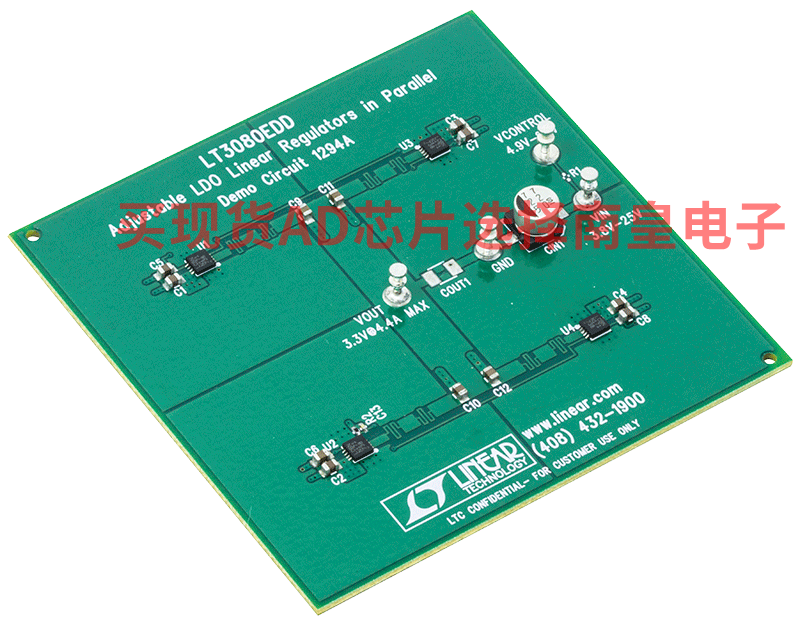

DC1294A：LT3080EDD演示板 | LT3080(x4)，并联单电阻LDO，3.8V ≤ VIN ≤ 25V，VOUT = 3.3V (4.4A)

演示电路1294A使用LT3080执行四个并联的可调线性稳压器。并行操作需要小型20 mΩ镇流电阻。较短的PCB走线可以轻松实现此目的。并联器件在3.3V时提供高达4.4A的输出电流。

LT3080构建作为精密电流源和电压跟随器，可用于许多需要高电流、调整为零输出且无需散热器的应用。配合多个电源使用时，该器件会引出调整管的集电极以实现低压差工作。LT3080的输出电压可以编程为在0V和36V之间的任何电平；不过，由于输入电容电压额定值，演示板具有3.8V至25V的较低输入电压范围。
