LT3066 是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器，其工作在一个 1.8V 至 45V 的输入电压范围内。该器件可提供 500mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。

由单个电阻器负责设置 LT3066 的电流限值，并可在一个很宽的输入电压和温度范围内实现 ±10% 的准确度。一个 PWRGD 标记用于指示输出调节。

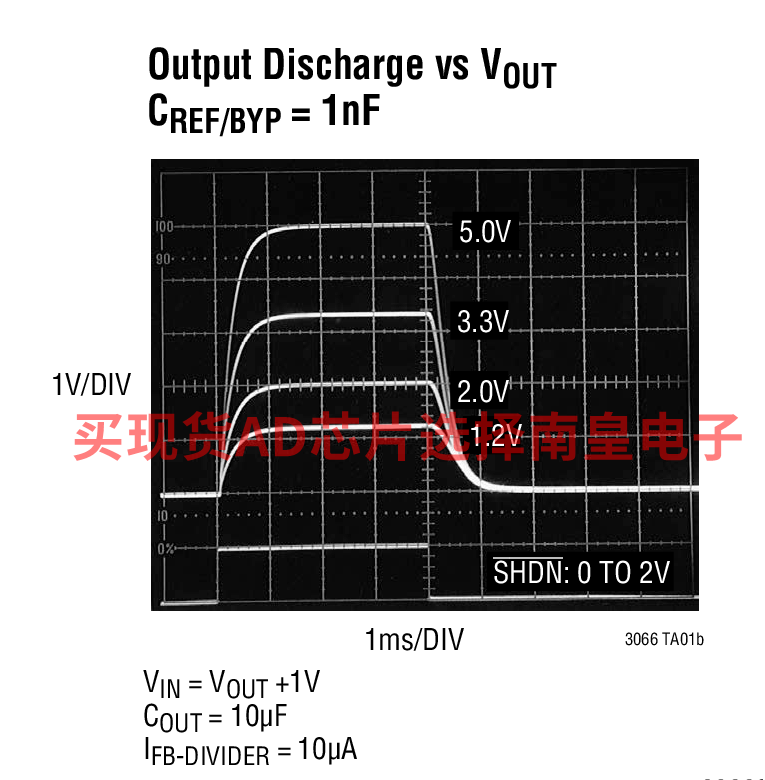

LT3066 具有一个下拉 NMOS，这负责在 SHDN 或 IN 被驱动至低电平的情况下对输出进行放电。

LT3066 利用低 ESR 陶瓷电容器优化了稳定性和瞬态响应，所需的最小电容为 3.3μF。内部保护电路包括具折返的电流限制、热限制、反向电池保护、反向电流保护和反向输出保护。

LT3066 具有可用的 3.3V 和 5V 固定输出电压，以及可用作一款具 0.6V 至 19V 输出电压范围的可调型器件。这款器件采用耐热性能增强型 12 引脚 4mm x 3mm DFN 和 MSOP 封装。

• 电池供电型系统
• 汽车电源
• 工业电源
• 航空电子设备电源
• 便携式仪器

• 输入电压范围：1.8V 至 45V
• 输出电流：500mA
• 主动输出放电
• 压差电压：300mV
• 可编程精准电流限值：±10%
• 电源良好标记
• 输入滤波用于实现高 PSRR
• 低噪声：25μVRMS (10Hz 至 100kHz)
• 可调输出 (VREF = VOUT(MIN) = 600mV)
• 输出容差：±2% (在整个电压、负载和温度范围内)
• 可在采用低 ESR 陶瓷输出电容器 (最小电容值为 3.3μF) 时保持稳定
• 单个电容器用于实现基准的软起动并降低输出噪声
• 折返电流限制保护
• 停机电流：<3μA
• 反向电池和热限制保护

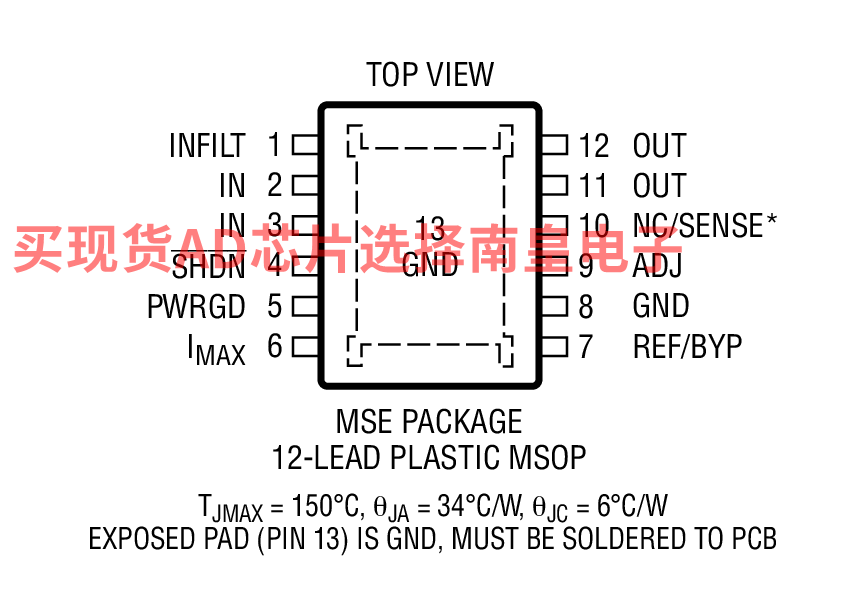

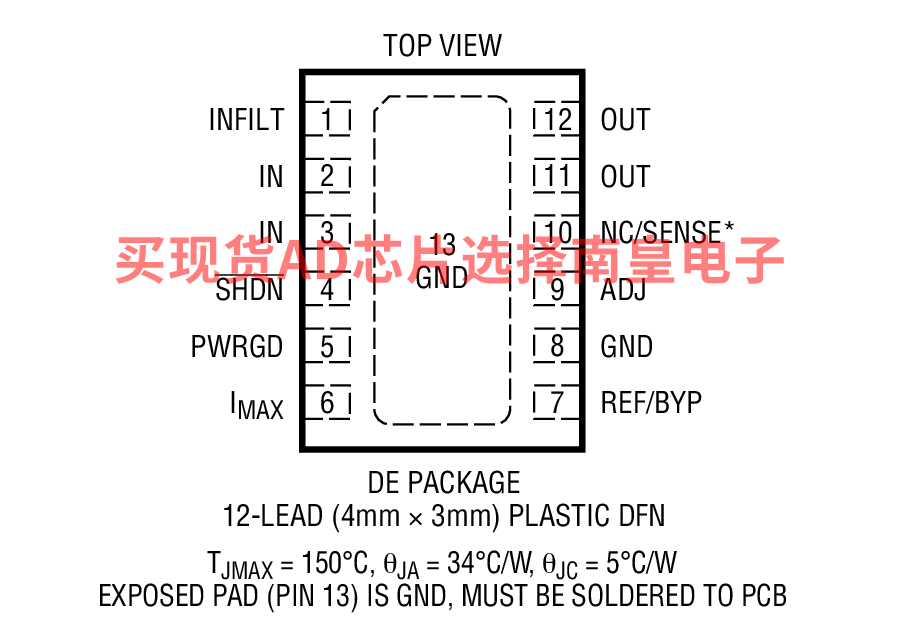

• 12 引脚 4mm x 3mm DFN 和 12 引脚 MSOP 封装

LT3066EDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EDE-3.3#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EDE-3.3#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EDE-5#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EDE-5#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EMSE-3.3#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EMSE-3.3#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EMSE-5#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066EMSE-5#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（100-499个）；2.27（1000+个）

LT3066IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IDE-3.3#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IDE-3.3#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IDE-5#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IDE-5#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IMSE-3.3#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IMSE-3.3#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IMSE-5#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

LT3066IMSE-5#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.49（1000+个）

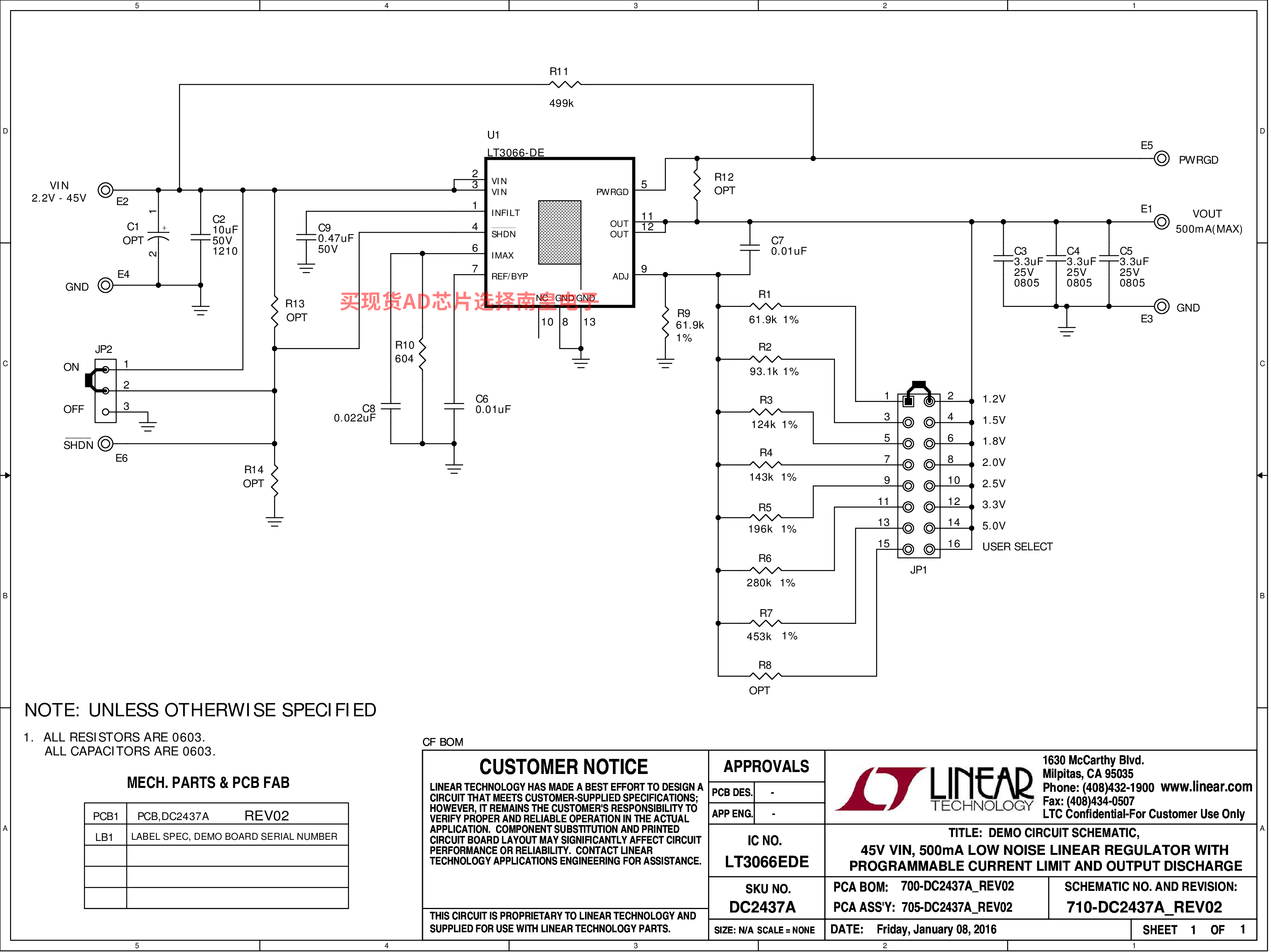

DC2437A：LT3066 演示板 | 低噪声线性稳压器，有源输出放电，1.8V ≤ VIN ≤ 45V, VOUT = 1.2/1.5/1.8/2.0/2.5/3.3/5V(在 500mA)

演示电路 2437A 是一款可调的 500mA 线性稳压器，其采用了 LT3066。LT3066 是一款微功率、低噪声和低压差电压线性稳压器，它可在 1.8V 至 45V 的输入电压范围内工作。该器件能提供 500mA 输出电流，典型压差电压为 300mV。可通过跳线选择的输出电压包括1.2V、1.5V、1.8V、2.0V、2.5V、3.3V 和 5V。一个 10nF 旁路电容器可在 10Hz 至 100kHz 带宽范围内将输出噪声降至 25μVRMS，并对基准实施软启动。LT3066 的 ±45V 输入电压额定值与其精准电流限值相结合，使得这款 IC 成为坚固、高可靠性应用的理想选择。LT3066 具有一个 NMOS 下拉电路，此电路可在 SHDN 或 IN 被驱动至低电平时进行输出放电。
