LT3062 是一款微功率、低压差 (LDO) 线性稳压器，其工作在一个 1.6V 至 45V 的电源范围，并可提供一系列的固定输出和可调版本。该器件可提供 200mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3062 的静态电流仅为 45μA，并利用一个最小 3.3μF 的输出电容器实现了快速瞬态响应。在停机模式中，静态电流小于 1μA，而且基准软起动电容器复位。

LT3062 利用低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。LT3062 不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括反向电池保护、反射输出保护、反向电流保护、具折返的电流限制和热停机。

LT3062 可提供 3.3V 和 5V 的固定输出电压，可以用作一款具有一个从 600mV 基准至高达 40V 输出电压范围的可调型器件。LT3062 采用耐热性能增强型 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装。

• 电池供电型系统
• 汽车电源
• 工业电源
• 航空电子设备电源
• 便携式仪器

• 输入电压范围：1.6V 至 45V
• 输出电流：200mA
• 静态电流：45μA
• 压差电压：300mV
• 低噪声：30μVRMS (10Hz 至 100kHz)
• 可调输出 (VREF = 600mV)
• 固定输出电压：3.3V、5V
• 输出容差：±2% (在整个负载、电压和温度范围内)
• 单个电容器用于实现软起动基准并降低输出噪声
• 停机电流：< 1μA
• 反向电池保护
• 电流限制折返和热限制保护

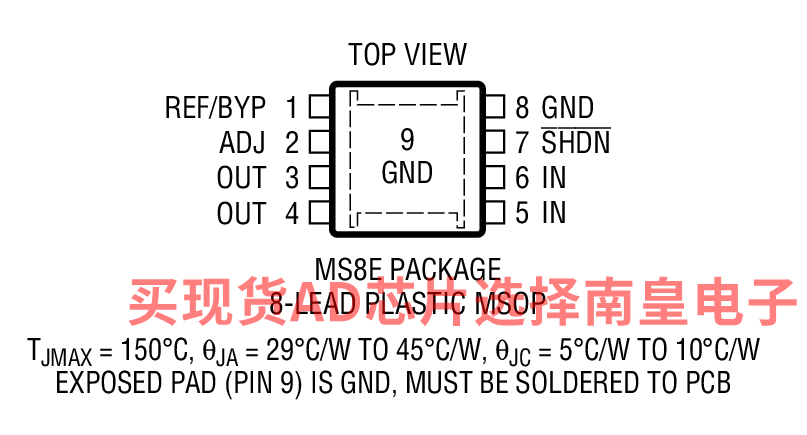

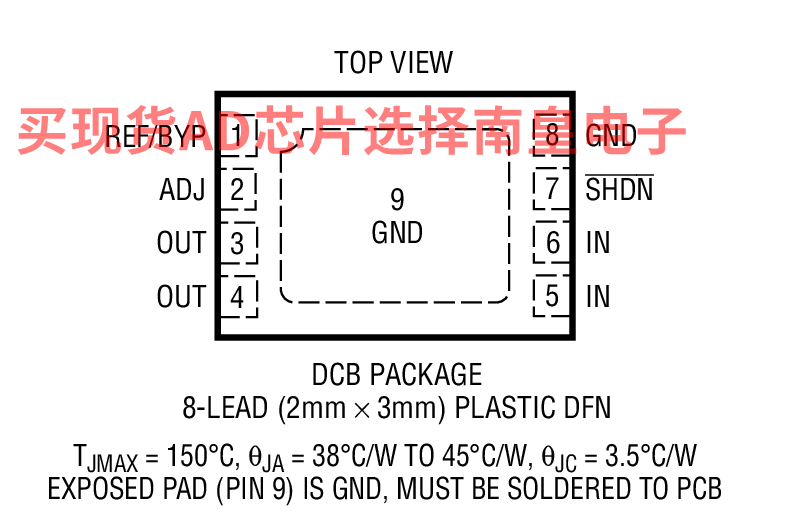

• 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装

LT3062EDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.82（1000+个）

LT3062EDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.82（1000+个）

LT3062EDCB-3.3#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.82（1000+个）

LT3062EDCB-3.3#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.82（1000+个）

LT3062EDCB-5#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.98（1000+个）

LT3062EDCB-5#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.98（1000+个）

LT3062EMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.24（100-499个）；1.83（1000+个）

LT3062EMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.24（100-499个）；1.83（1000+个）

LT3062EMS8E-3.3#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.2（100-499个）；1.83（1000+个）

LT3062EMS8E-3.3#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.2（100-499个）；1.83（1000+个）

LT3062EMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.2（100-499个）；1.83（1000+个）

LT3062EMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.2（100-499个）；1.83（1000+个）

LT3062HDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 150C，AD官网报价：2.81（100-499个）；2.37（1000+个）

LT3062HDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.81（100-499个）；2.37（1000+个）

LT3062HMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：2.92（100-499个）；2.38（1000+个）

LT3062HMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.92（100-499个）；2.38（1000+个）

LT3062IDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.34（100-499个）；1.98（1000+个）

LT3062IDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.34（100-499个）；1.98（1000+个）

LT3062IDCB-3.3#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.34（100-499个）；1.98（1000+个）

LT3062IDCB-3.3#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.34（100-499个）；1.98（1000+个）

LT3062IDCB-5#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.34（100-499个）；1.98（1000+个）

LT3062IDCB-5#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.34（100-499个）；1.98（1000+个）

LT3062IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.45（100-499个）；1.99（1000+个）

LT3062IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.45（100-499个）；1.99（1000+个）

LT3062IMS8E-3.3#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.41（100-499个）；1.99（1000+个）

LT3062IMS8E-3.3#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.41（100-499个）；1.99（1000+个）

LT3062IMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.41（100-499个）；1.99（1000+个）

LT3062IMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.41（100-499个）；1.99（1000+个）

LT3062MPDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-55 to 150C，AD官网报价：4.21（100-499个）；3.52（1000+个）

LT3062MPDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：4.21（100-499个）；3.52（1000+个）

LT3062MPMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LT3062MPMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：4.32（100-499个）；3.53（1000+个）

DC2177A-B：LT3062演示板 | 微功耗、低噪声LDO，2.1V ≤ VIN ≤ 45V，VOUT = 1.2V至5V (200mA)

演示电路2177A-B内置LT3062，一款微功耗、低噪声和低压差线性稳压器。输入电压范围是2.1V至45V且最大输出电流为200mA。电阻分压器可确定输出电压，且跳线调整分压器将输出电压设置为1.2V、1.5V、1.8V、2V、2.5V、3.3V、5V或用户编程值，但需要安装电阻。该输出使用10μF陶瓷电容，且内部基准电压源使用10nF电容进行旁路以降低输出噪声并对软启动进行编程。还提供10nF前馈电容，以便在较高的输出电压下改善负载瞬态响应并降低噪声。VOUTEN跳线位置通过100k电阻将SHDN引脚上拉至输入电源，将SHDN对地短路或将SHDN引脚浮空，以便可通过施加到SHDN端子的信号直接驱动。
