LT3061的基本参数

制造厂商：AD
产品类别：LDO 线性稳压器
技术类目：正线性稳压器(LDO)
功能描述：具有源输出放电功能的 45V VIN、微功率、低噪声、100mA LDO
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT3061的产品详情：

LT3061 是一款微功率、低压差 (LDO) 线性稳压器，其工作在一个 1.6V 至 45V 的电源范围内。该器件可提供 100mA 的输出电流和一个 250mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3061 的静态电流仅为 45μA，并利用一个最小 3.3μF 的输出电容器实现了快速瞬态响应。在停机模式中，静态电流小于 3μA，而且基准软起动电容器复位。

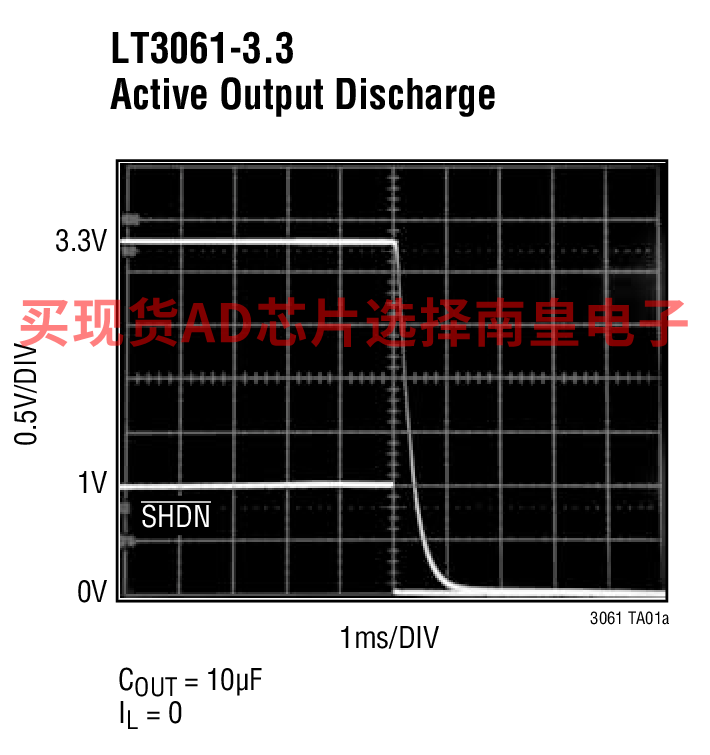

LT3061 具有一个 NMOS 下拉电阻器，这负责在 SHDN 或 IN 被驱动至低电平的情况下对输出进行放电。

内部保护电路包括反向电池保护、反向电流保护、具折返的电流限制和热停机。

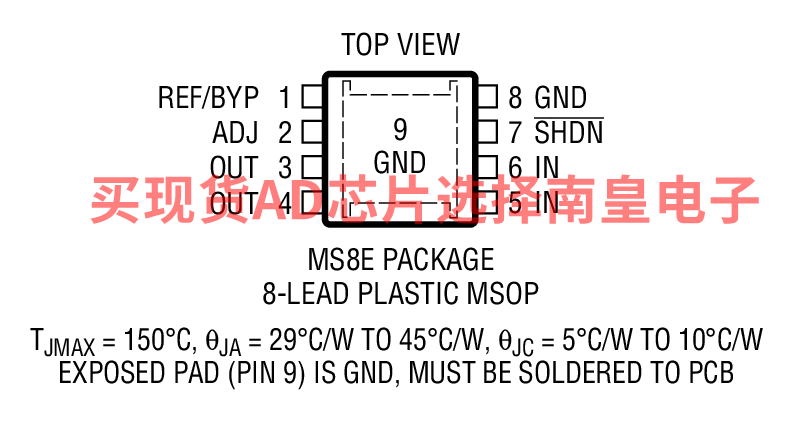

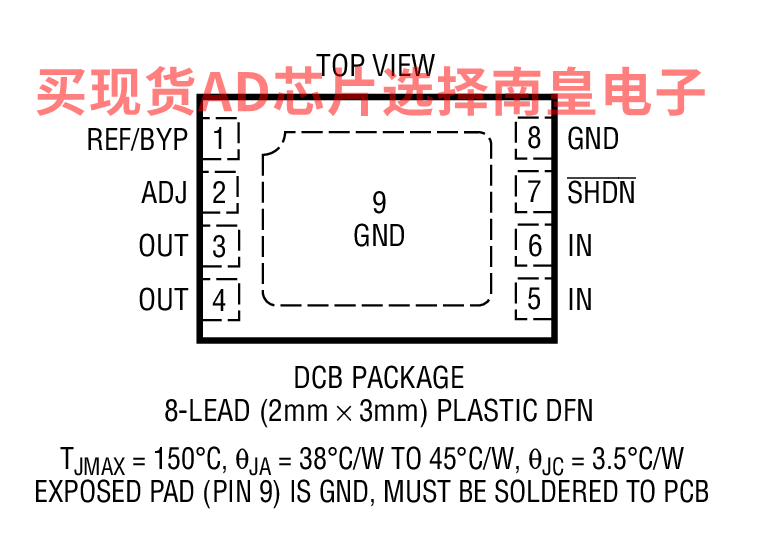

LT3061 具有可用的 3.3V 和 5V 固定输出电压，并且可以用作一款具有一个从 600mV 基准至高达 19V 输出电压范围的可调型器件。LT3061 采用耐热性能增强型 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装。

应用

电池供电型系统
汽车电源
工业电源
航空电子设备电源
便携式仪器

LT3061的优势和特点：

输入电压范围：1.6V 至 45V
输出电流：100mA
输出放电
静态电流：45μA
压差电压：250mV
低噪声：30μVRMS (10Hz 至 100kHz)
可调输出 (VREF = 600mV)
固定输出电压：3.3V、5V
输出容差：±2% (在整个负载、电压和温度范围内)
单个电容器用于实现基准的软起动并降低输出噪声
停机电流：< 3μA
反向电池保护
电流限制折返和热限制保护
8 引脚 2mm x 3mm DFN 封装和 MSOP 封装

LT3061具体的完整产品型号参数及价格（美元）：

LT3061EDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.76（1000+个）

LT3061EDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.76（1000+个）

LT3061EDCB-3.3#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.76（1000+个）

LT3061EDCB-3.3#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.76（1000+个）

LT3061EDCB-5#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.76（1000+个）

LT3061EDCB-5#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.76（1000+个）

LT3061EMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.77（1000+个）

LT3061EMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.77（1000+个）

LT3061EMS8E-3.3#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.77（1000+个）

LT3061EMS8E-3.3#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.77（1000+个）

LT3061EMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.77（1000+个）

LT3061EMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.77（1000+个）

LT3061HDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 150C，AD官网报价：2.74（100-499个）；2.31（1000+个）

LT3061HDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.74（100-499个）；2.31（1000+个）

LT3061HMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：2.85（100-499个）；2.32（1000+个）

LT3061HMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.85（100-499个）；2.32（1000+个）

LT3061IDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.93（1000+个）

LT3061IDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.93（1000+个）

LT3061IDCB-3.3#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.93（1000+个）

LT3061IDCB-3.3#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.93（1000+个）

LT3061IDCB-5#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.93（1000+个）

LT3061IDCB-5#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.93（1000+个）

LT3061IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.38（100-499个）；1.94（1000+个）

LT3061IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.38（100-499个）；1.94（1000+个）

LT3061IMS8E-3.3#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；1.94（1000+个）

LT3061IMS8E-3.3#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；1.94（1000+个）

LT3061IMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；1.94（1000+个）

LT3061IMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；1.94（1000+个）

LT3061MPDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-55 to 150C，AD官网报价：4.14（100-499个）；3.47（1000+个）

LT3061MPDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：4.14（100-499个）；3.47（1000+个）

LT3061MPMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LT3061MPMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LT3061的评估套件：

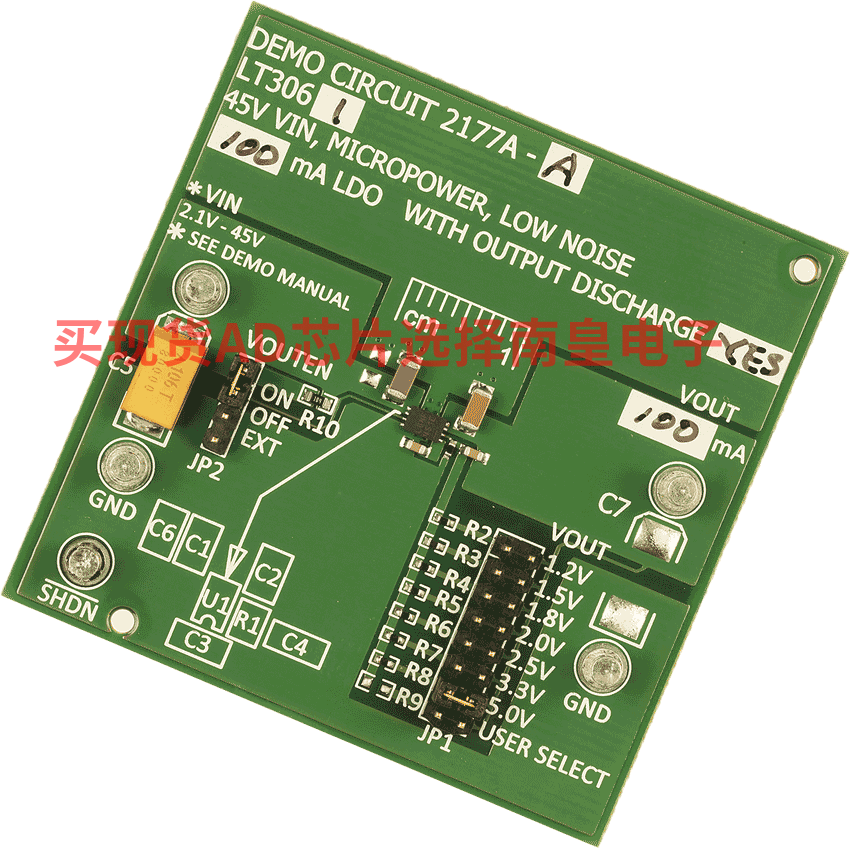

DC2177A-A：LT3061 Demo Board | Micropower, Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 100mA

Demonstration circuit 2177A-A features the LT3061, a micropower, low noise and low dropout voltage linear regulator with output discharge. The input voltage ranges from 2.1V to 45V and the maximum output current is 100mA. A resistor divider determines the output voltage, and a jumper adjusts the divider to set the output voltage to either 1.2V, 1.5V, 1.8V, 2V, 2.5V, 3.3V, 5V or a voltage that is user-programmed but requires the installation of a resistor. The output uses a 10μF ceramic capacitor and the internal reference is bypassed with a 10nF capacitor to reduce output noise and program the soft-start. There is also a 10nF feedforward capacitor to improve load transient response and decrease noise at higher output voltages. The position of the VOUTEN jumper either pulls up the SHDN pin to the input supply through a 100k resistor, shorts SHDN to ground or floats the SHDN pin so it can be driven directly by a signal applied to the SHDN terminal.

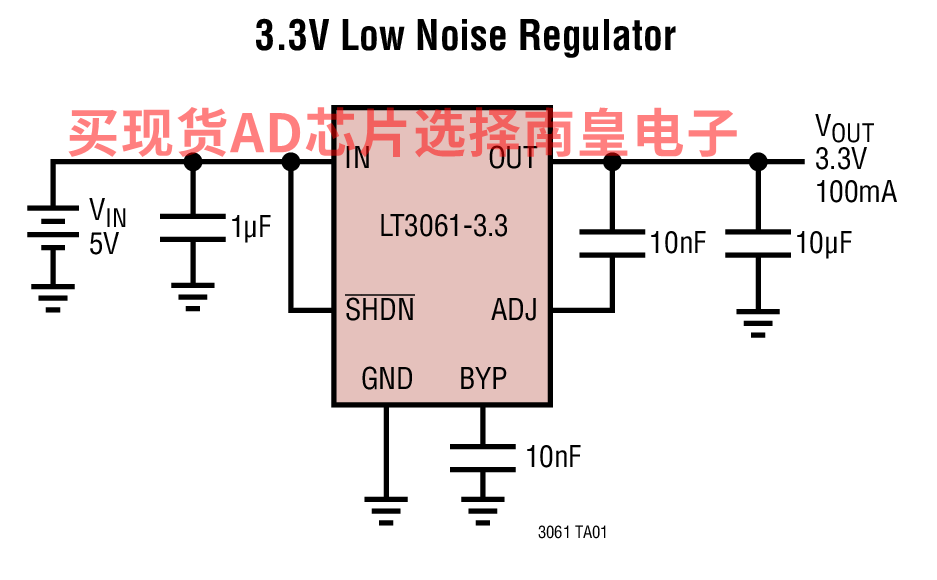

LT3061的电路图解：

LT3061的评估套件：
