LT3045-1 是一款高性能低压差线性稳压器，其采用 LTC 的超低噪声和超高 PSRR 架构以为对噪声敏感的应用供电。LT3045-1 被设计为后随一个高性能电压缓冲器的高精度电流基准，其可容易地通过并联以进一步降低噪声、增加输出电流和在 PCB 上散播热量。除了 LT3045 的特性集之外，LT3045-1 还内置了一种用于控制一个上游开关转换器的 VIOC 跟踪功能，以在 LT3045-1 的两端保持一个恒定的电压，从而较大限度地减少功率耗散。

该器件可在 260mV 典型压差电压条件下提供 500mA。工作静态电流的标称值为 2.3mA，并在停机模式中减小至 <<1μA。LT3045-1 的宽输出电压范围 (0V 至 15V) 及保持单位增益操作的能力可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与设定的输出电压无关。此外，该稳压器还拥有可编程电流限值、快速启动能力和用于指示输出电压调节的可编程电源良好。

LT3045-1 可在采用一个 10μF (最小值) 陶瓷输出电容器的情况下实现稳定。内置保护功能电路包括反向电池保护、反向电流保护以及具折返的内部电流限制和具迟滞的热限制。LT3045-1 采用耐热性能增强型12引脚 MSOP 封装和 3mm x 3mm DFN 封装。

• RF 电源：PLL、VCO、混频器、低噪声放大器 (LNA)、功率放大器 (PA)
• 非常低噪声仪表
• 高速 / 高精度数据转换器
• 医疗应用：成像、诊断
• 精准型电源
• 用于开关电源的后置稳压器

• 超低 RMS 噪声：0.8μVRMS (10Hz 至 100kHz)
• 超低点噪声：2nV/√Hz (在 10kHz)
• 超高 PSRR：76dB (在 1MHz)
• 输出电流：500mA
• 宽输入电压范围：1.8V 至 20V
• 单个电容器改善噪声和 PSRR
• 100μA SET 引脚电流：±1% 初始准确度
• VIOC 引脚用于控制上游稳压器以较大限度地减少功率耗散
• 可由单个电阻器设置输出电压
• 可编程电流限值
• 低压差电压：260mV
• 输出电压范围：0V 至 15V
• 可编程电源良好
• 快速启动能力
• 精准的使能 / UVLO
• 可并联多个器件以降低噪声和提供较高的电流
• 具折返的内部电流限制
• 最小输出电容器：10μF (陶瓷)
• 反向电池和反向电流保护
• 12 引脚 MSOP 封装和 3mm x 3mm DFN 封装

LT3045EDD-1#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.15（1000+个）

LT3045EDD-1#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.15（1000+个）

LT3045EMSE-1#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.15（1000+个）

LT3045EMSE-1#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.15（1000+个）

LT3045IDD-1#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LT3045IDD-1#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LT3045IMSE-1#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LT3045IMSE-1#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

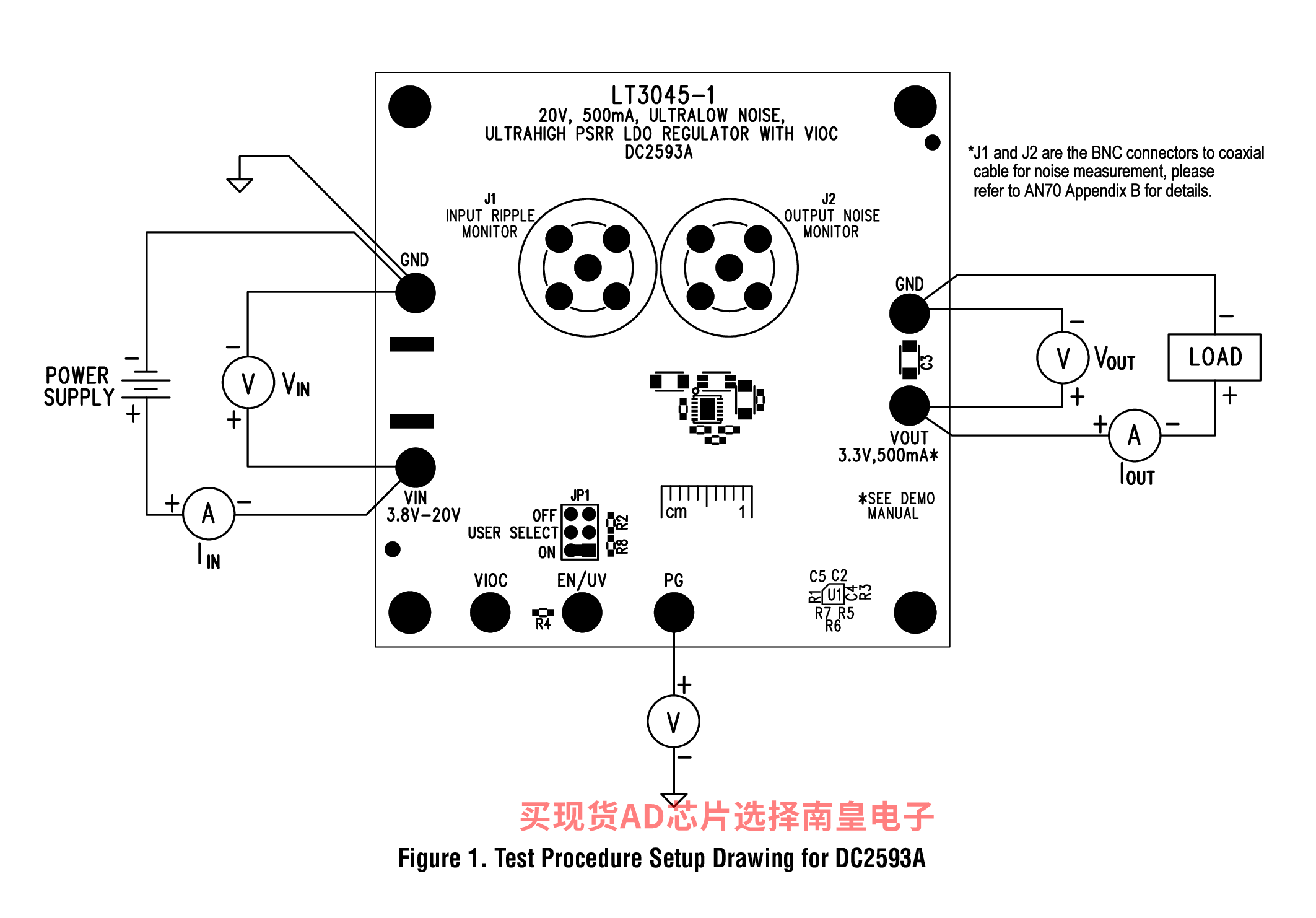

DC2593A：LT3045EDD-1演示板 | 超低噪声LDO，3.8V ≤ VIN≤ 20V，VOUT = 3.3V (500mA)

演示电路2593A内置LT3045EDD-1，这是一款具有可编程限流功能的500mA、超低噪声和超高电源电压抑制比(PSRR)低压差(LDO)稳压器。DC2593A的输入电压范围为3.8V至20V且具有3.3V输出。LT3045-1集成了VIOC跟踪功能以控制上游开关转换器，以便在LT3045-1上保持恒定电压，从而将功耗降至较低。

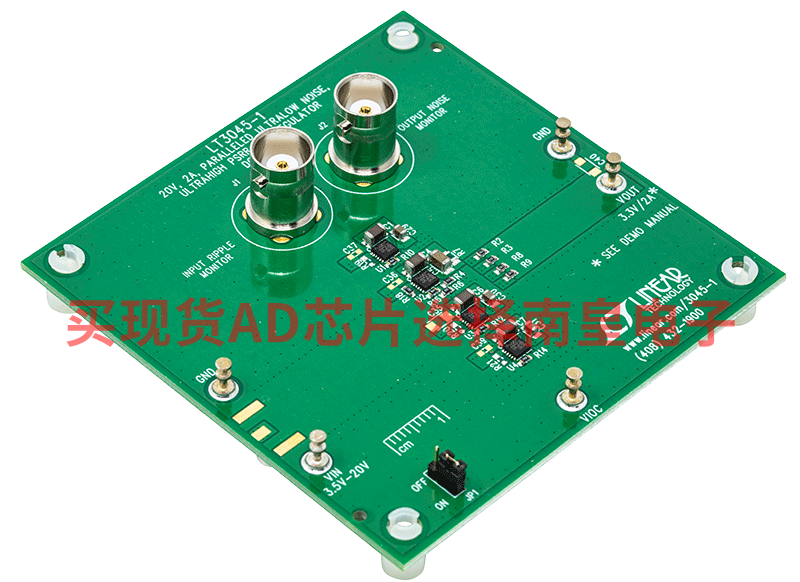

DC2637A：LT3045EDD-1演示板|20V、2A（4个并联IC）超低噪声、超高PSRR LDO稳压器

演示电路2637A具有四个并联的LT3045EDD-1，可生成具有可编程限流功能的超低噪声、超高电源电压抑制比(PSRR)低压差(LDO)稳压器。DC2637A的输入电压范围为3.8V至20V，通过将四个LT3045EDD-1与仅为20mΩ的镇流电阻并联，能够提供高达2A的输出电流。

LT3045EDD-1的VIOC跟踪功能可控制上游开关转换器，以便在稳压器上保持恒定电压，从而将功耗降至低点。在并联配置中，仅将一个IC的VIOC引脚连接到开关转换器，同时其他IC的VIOC引脚保持悬空。电源良好反馈(PGFB)引脚用于设置可编程电源良好阈值，还可以激活快速启动电路。当它们并联时，PGFB仅在一个IC上进行设置。LT3045-1通过将各器件上的电阻从ILIM连接到GND，还提供可编程限流功能。通过检测ILIM引脚电压也可实现电流监控。

内置保护功能包括电池反接保护、反向电流保护、具有折返功能的内部限流以及带迟滞的热过载。

LT3045-1数据手册提供了该器件、操作原理和应用信息的完整描述。必须结合演示电路2637A的演示手册阅读该数据手册。LT3045EDD-1采用12引脚(3mm × 3mm) DFN塑料封装组装，IC底部带有裸露焊盘。为实现较大散热性能，适当设计电路板布局至关重要。
