LT3040 是一款高性能的坚固型电压输出基准/DAC 缓冲器，其采用独特的架构，旨在保持基准或 DAC 的精度和准确度，同时提供高达 200mA 的电流。该器件采用 ADI 的超低噪声和超高 PSRR 架构，以为对噪声敏感的高准确度系统供电。LT3040 被设计为用于电压输出基准/DAC 的高级电压缓冲器，其具有极低的 1/f 噪声、非常低的宽带噪声、宽频率范围内的卓越 PSRR 和低压差性能 – 拉电流为 200mA 时具有 350mV 的典型压差。

工作静态电流标称值为 2.5mA，在停机模式中降至 <1μA。LT3040 在保持单位增益运行的同时具有宽输出电压范围 (0V 至 15V)，从而提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与 VIN 电压无关。此外，该缓冲器还具有可编程电流限制、快速启动能力和用于在输出端指示故障的 FAULT 标记。

LT3040 可在采用最小 4.7μF 的陶瓷输出电容器时保持稳定。内置保护功能包括反向电源电压保护、反向电流保护、带折返的内部电流限制和具迟滞的热限制。LT3040 采用耐热性能增强型 12 引脚 MSOP 封装和 10 引脚 3mm × 3mm DFN 封装。

应用

• 高速/高精度数据转换器
• 高精度电压基准
• 非常低噪声仪表

• 超低宽带噪声：1.2µVRMS（10Hz 至 100kHz）
• 超低 1/f 噪声：0.6µVP-P（0.1Hz 至 10Hz）
• 超低点噪声：在 1kHz 及以上时为 4nV/√Hz

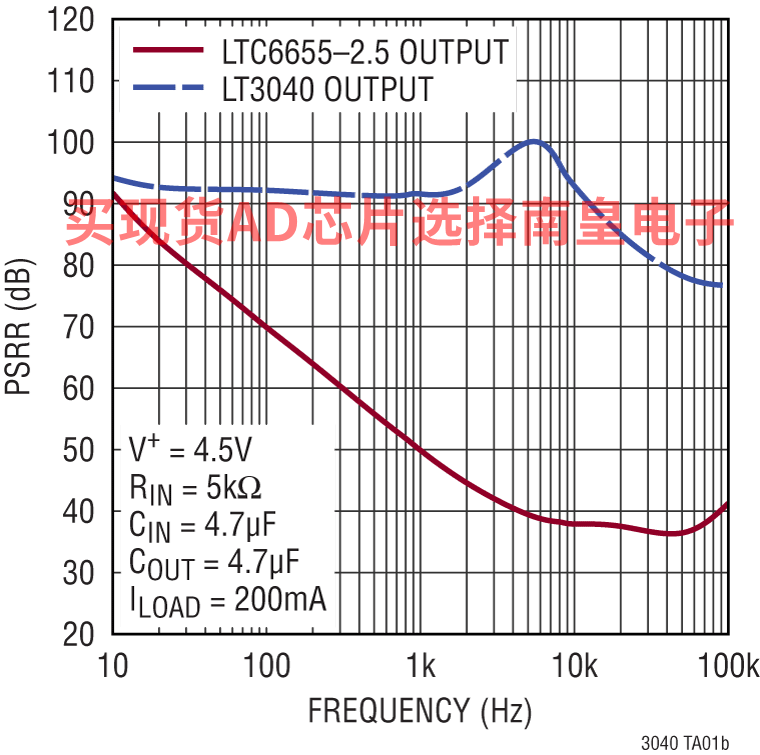

• 超高 PSRR：1MHz 时为 73dB
• 超低输入失调电压：125µV
• 输出拉电流：200mA
• 宽输入电压范围：1.8V 至 20V
• 轨至轨输出电压范围：0V 至 15V
• 单电容器可改善噪声和 PSRR
• VIN 引脚快速启动
• FAULT 标志
• 高带宽：1MHz

• 低电压差：350mV
• 可编程限流值
• 精密使能/UVLO
• 可并联以实现更低的噪声和更高的电流
• 带折返功能的内部限流值
• 最小输出电容器：4.7µF 陶瓷
• 反向电源和反向电流保护
• 带滞后的热限制
• 10 引脚 3mm × 3mm DFN 和 12 引脚 MSOP

LT3040EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.95（100-499个）；2.48（1000+个）

LT3040EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.95（100-499个）；2.48（1000+个）

LT3040EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.08（100-499个）；2.59（1000+个）

LT3040EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.08（100-499个）；2.59（1000+个）

LT3040IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.18（100-499个）；2.67（1000+个）

LT3040IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.18（100-499个）；2.67（1000+个）

LT3040IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.31（100-499个）；2.78（1000+个）

LT3040IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.31（100-499个）；2.78（1000+个）

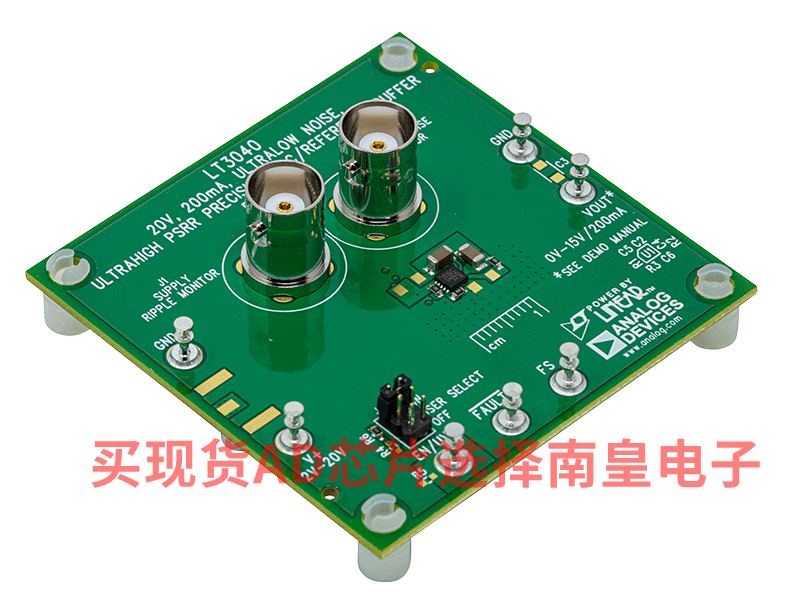

DC2783A：LT3040EDD演示板 | 20V、200mA，超低噪声、超高PSRR精密DAC/基准电压缓冲器

演示板DC2783A具有LT3040，这是个200mA的高性能、强大的基准电压/ DAC缓冲器。LT3040具有超低的输出噪声、超高的电源电压抑制比(PSRR)和低压差，可为噪声敏感的高精度系统供电。

DC2783A 具有两个输入：V+ 和 VIN.V +为缓冲器供电，工作电压范围为 2V 至 20V。VIN 是输出的调节设定点，范围为 0V 至 15V。通过在 ILIM 和 GND 之间连接一个电阻 R3，可以对限流值进行编程。ILIM 还可以用作电流监控器引脚，范围为 0V 至 300mV。

LT3040具有快速启动能力。将FS引脚连接到输入低通滤波器电阻R2两端，以快速启动LT3040。快速启动电路通常在以下情况下触发激活：如果 VFS − VIN ≥ 100mV，并保持激活状态，直到 VFS – VIN ≤ 7mV。如果不需要快速启动功能，则通过将R2设置为0Ω并在FS上施加此输入电压，将FS连接到 VIN。

LT3040具有一个故障标志，指示输出故障。内置保护功能包括电池反接保护、反向电流保护、具有折返功能的内部限流以及带迟滞的热限制。

LT3040数据手册提供了完整的器件、运行和应用说明。应同时阅读数据手册和演示电路DC2783A的演示手册。LT3040采用12引脚MSOP和10引脚(3mm x 3mm)塑料DFN封装，IC底部带有裸露焊盘。为实现较大散热性能，适当设计电路板布局至关重要。
