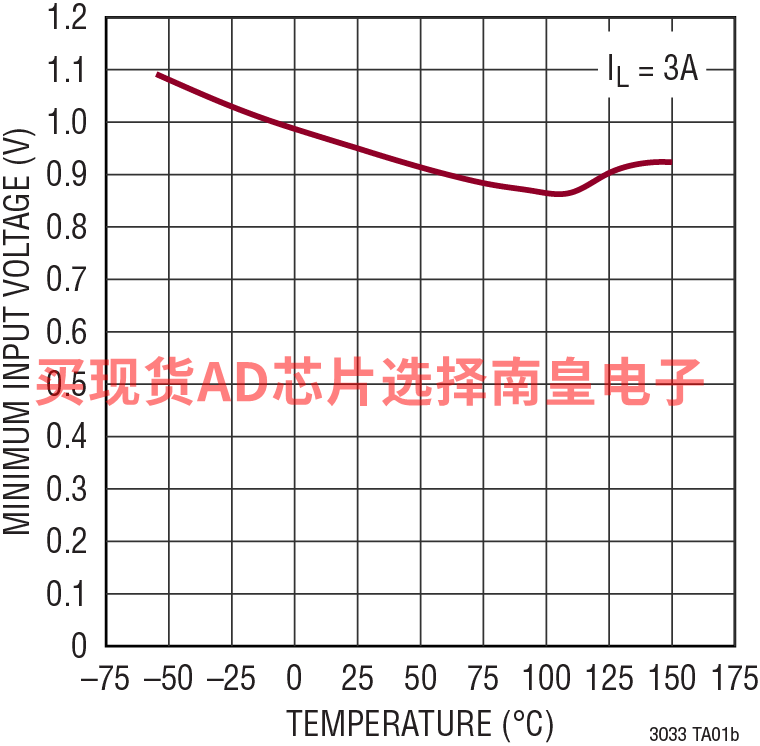

LT3033 是一款非常低压差 (VLDO) 线性稳压器，可由低至 0.95V 的单输入电源供电运行。该器件提供 3A 输出电流，典型电压差为 95mV。LT3033 适用于低输入电压至低输出电压应用，提供与开关稳压器相当的电效率。

LT3033 利用低至 10μF 的 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。其他特性包括可编程电流限制、输出电流监视器和指示输出电压调整的电源良好标记。在停机模式下，静态电流通常会降至 22μA。内部保护电路包括电池反接保护、带折返功能的电流限制、具迟滞的热限制和反向电流保护。

LT3033 可用作输出电压低至 200mV 基准的可调器件。该器件采用耐热性能增强型的 3mm × 4mm × 0.75mm 扁平 QFN 封装。

应用

• 高效线性稳压器
• 电池供电型系统
• 逻辑电源
• 开关电源的后置稳压器
• 无线调制解调器
• FPGA 内核电源

• 单电源 VIN 范围：0.95V 至 10V
• 电压差：95mV（典型值）
• 输出电流：3A
• 可调输出电压：200mV 至 9.7V
• 单电容软启动基准电压源和较低的输出噪声
• 采用低 ESR、陶瓷输出电容便可稳定工作
• 1mA 至 3A 范围内的典型负载调整率：0.075%
• 静态电流：1.9mA （典型值）
• 关断时静态电流：22μA（典型值）

• 电源良好 (PWRGD) 指示（关断时状态有效）
• 具有折返功能的限流保护
• 可编程电流限制
• 输出电流监视器：IOUT/2650
• 具迟滞的热限制
• 电池反接、反向输出和反向电流保护
• 20 引脚 3mm × 4mm QFN 封装

LT3033EUDC#PBF，封装：20-Lead QFN (3mm x 4mm)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.07（100-499个）；3.36（1000+个）

LT3033EUDC#TRPBF，封装：20-Lead QFN (3mm x 4mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.07（100-499个）；3.36（1000+个）

LT3033IUDC#PBF，封装：20-Lead QFN (3mm x 4mm)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.4（100-499个）；3.59（1000+个）

LT3033IUDC#TRPBF，封装：20-Lead QFN (3mm x 4mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.4（100-499个）；3.59（1000+个）

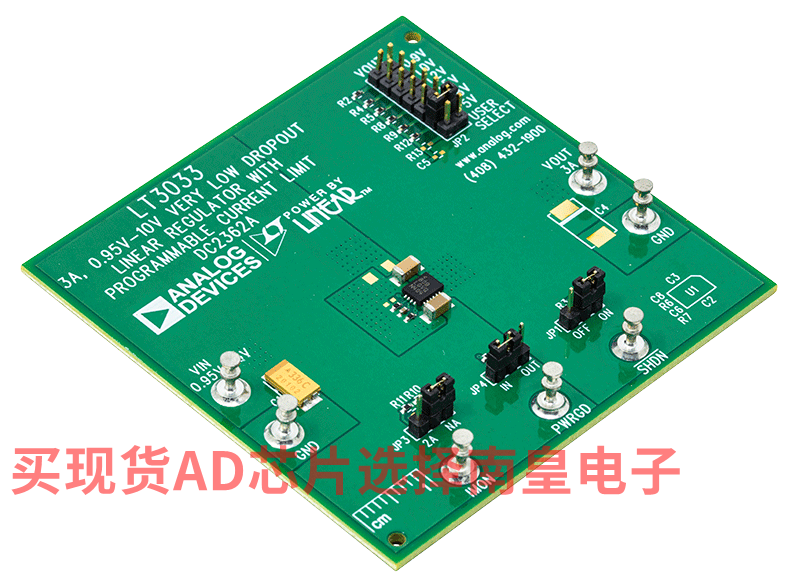

DC2362A：集成可编程限流的 3A、0.95V 至 10V 极低压差线性稳压器

演示电路 2362A 是一款可调 3A 线性稳压器，内置 LT3033。LT3033 是一款极低压差(VLDO)线性稳压器，采用低至 0.95V 的单输入电源供电。该器件提供 3A 输出电流，具有 95mV 典型压差。LT3033 非常适合低输入电压至低输出电压应用，可为开关调节器提供类似电效率。

LT3033 优化了稳定性和瞬态响应，具有小至 10μF 的低 ESR 陶瓷输出电容。在 10Hz 至 100kHz 带宽范围内，REF/BYP 引脚上的 10nF 旁路电容通常将输出电压噪声降至 60μVRMS。软启动时间与 REF/BYP 电容值成正比。

宽输入电压和温度范围内的 LT3033 限流特性（精确至 ±12%）可通过单个电阻进行编程。当输入至输出差分电压超过 5V 时，折返型限流可降低内部限流水平，从而可以覆盖外部可编程限流。

LT3033 具有 PWRGD 引脚，以指示 ADJ 引脚何时在其标称值的 8% 范围内。当输出降至 90.1% 的调节电压以下时，通过将外部上拉电阻从 PWRGD 连接到 IN 或 OUT 引脚，PWRGD 将被拉低。当输出电压升至 92% 的调节电压以上时，PWRGD 引脚电压将被拉高。

通过在 IMON 引脚与 GND 之间连接电阻，LT3033 可实现输出电流监控。IMON 引脚是输出 1/2650 功率 PNP 电流的 PNP 电流镜的集电极。当VIMON≤ (VOUT – 400mV)时，此电路有效。

LT3033还具有关断、电池反接保护、带迟滞的限热以及反向电流保护功能。

LT3033 可用作输出电压低至 200mV 基准电压的可调器件。该器件采用散热增强型、薄型 3mm × 4mm × 0.75mm QFN 封装。

LT3033 数据手册提供了该器件、操作原理和应用信息的完整描述。必须结合演示电路 2362A 的此快速入门指南阅读该数据手册。
