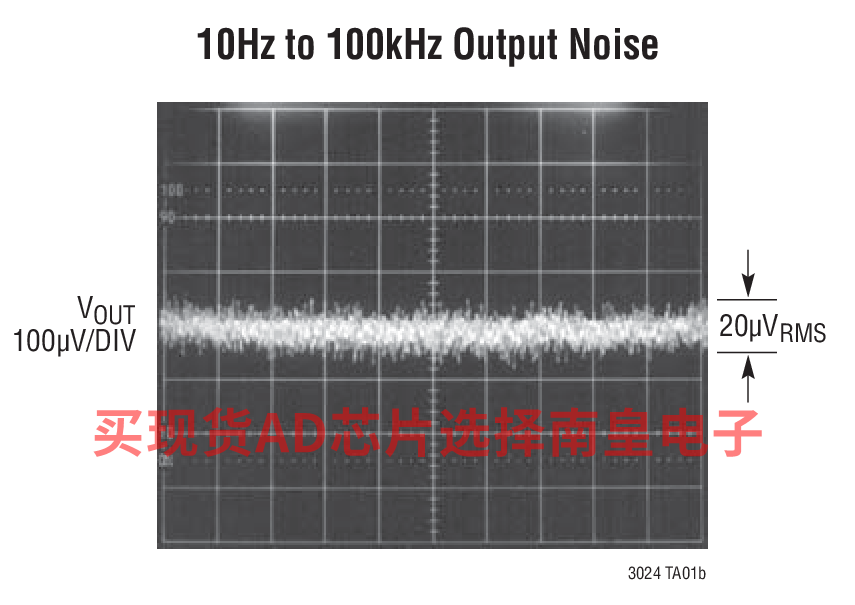

LT3024 是一款双通道、微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器，可把输出噪声降低至 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计，每输出 30μA 的低静态电流使其成为一种理想的选择。在停机模式中，静态电流减小至 0.1μA 以下。停机控制对于每个输出是独立的，从而在电源管理中提供了灵活性。该器件能够在一个 1.8V 至 20V 的输入电压范围内运作。这款器件能从输出 2 提供 100mA 的输出电流和一个 300mV 的压差电压。输出 1 能提供 500mA 的输出电流和一个 300mV 的压差电压。在压差状态中，静态电流是良好受控的。

LT3024 稳压器可在采用低至 1μF (对于 100mA 输出) 和 3.3μF (对于 500mA 输出) 输出电容器时实现稳定。可以使用小的陶瓷电容器，而无需其他稳压器所要求的串联电阻。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。该器件可用作一款具一个 1.22V 基准电压的可调型器件。LT3024 稳压器采用耐热增强型 16 引脚 TSSOP 和 12 引脚、扁平 (4mm x 3mm x 0.75mm) DFN 封装。

• 蜂窝电话
• 寻呼机
• 电池供电型系统
• 频率合成器
• 无线调制解调器

• 低噪声：20μVRMS (10Hz 至 100kHz)
• 低静态电流：每个输出为 30μA
• 宽输入电压范围：1.8V 至 20V
• 输出电流：100mA/500mA
• 非常低的停机电流：< 0.1μA
• 低压差电压：300mV (在 100mA/500mA)
• 可调输出范围：1.22V 至 20V
• 采用 1μF/3.3μF 输出电容器可实现稳定
• 采用铝电容器、钽电容器或陶瓷电容器可实现稳定
• 反向电池保护
• 无反向电流
• 无需保护二极管
• 具过流和过热保护功能

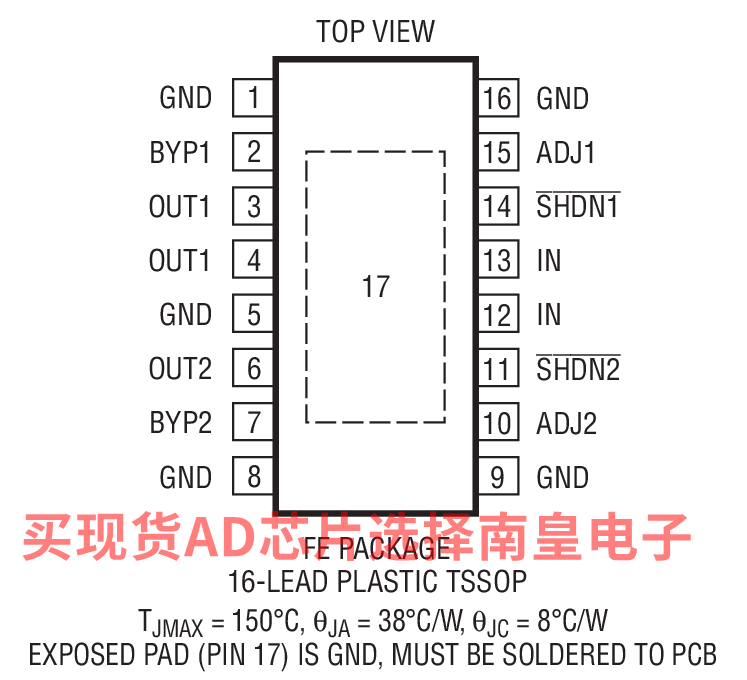

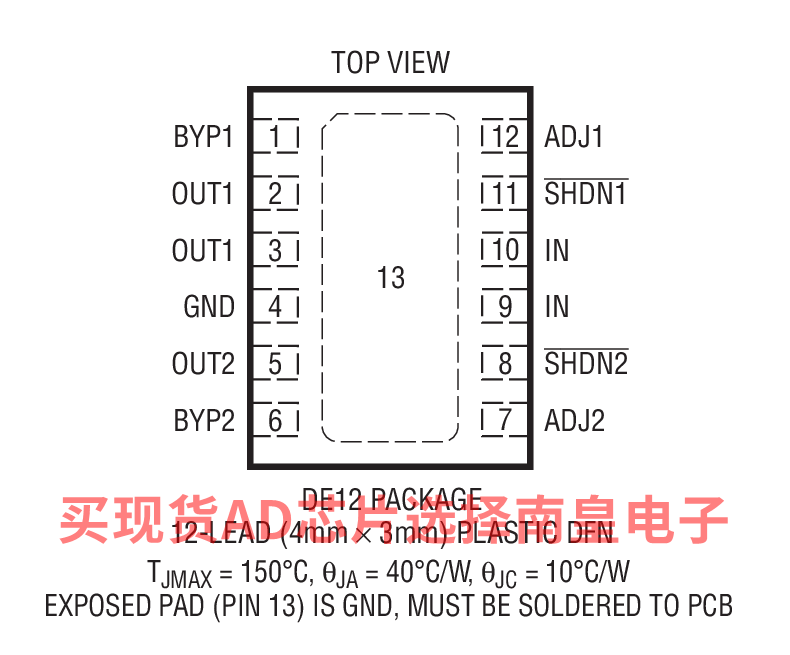

• 耐热增强型 16 引脚 TSSOP 和 12 引脚 (4mm x 3mm) DFN 封装

LT3024EDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；2.81（1000+个）

LT3024EDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；2.81（1000+个）

LT3024EFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；2.81（1000+个）

LT3024EFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；2.81（1000+个）

LT3024IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

LT3024IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

LT3024IFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

LT3024IFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

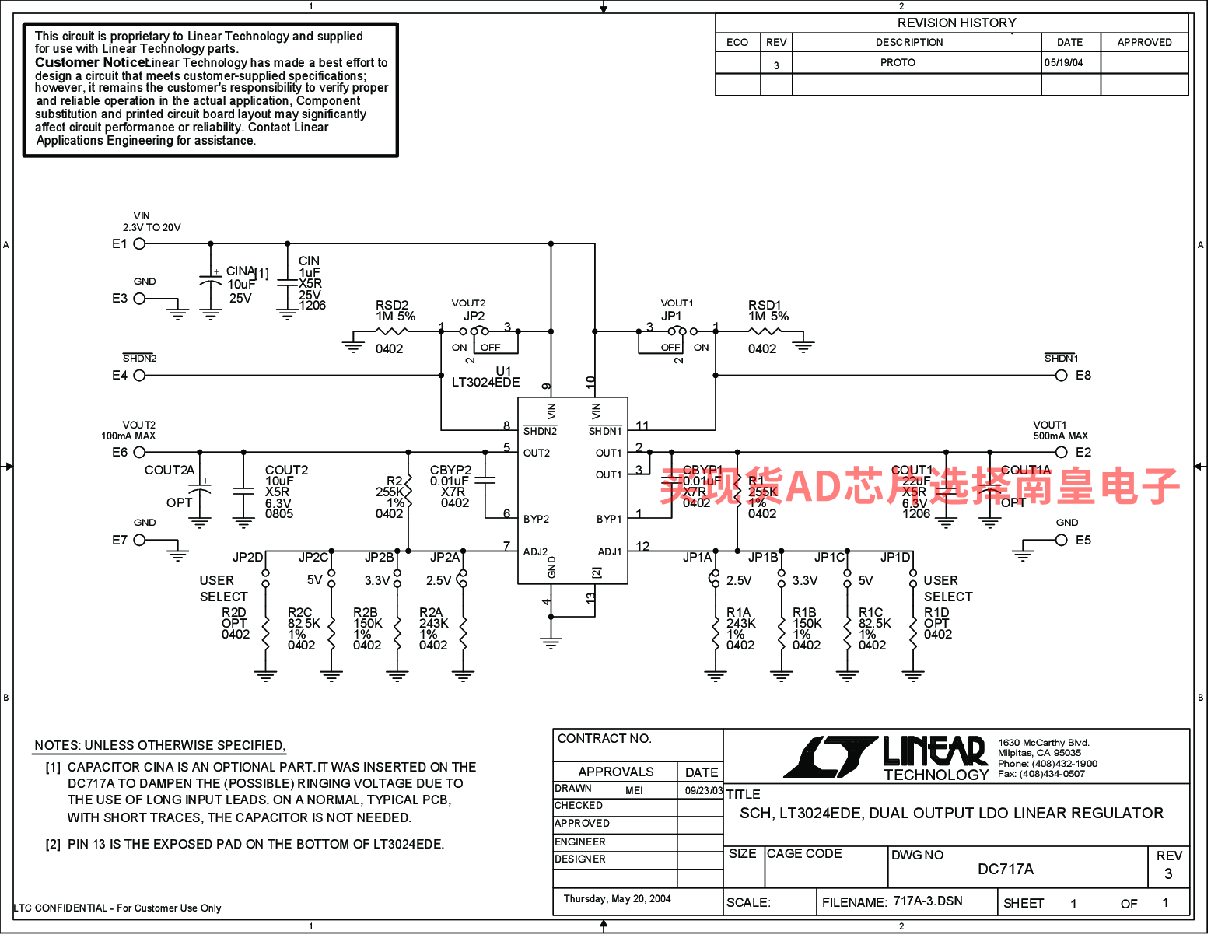

DC717A：LT3024EDE演示板 | 双通道、微功耗低噪声LDO线性稳压器，2.3V ≤ VIN ≤ 20V， VOUT1 = 2.5V/3.3V/5V/可调(500mA)， VOUT2 = 2.5V/3.3V/5V/可调(100mA)

演示电路717是一款基于LT3024 500mA/100mA低压差线性稳压器的双路输出电源，包括两个线性稳压器，采用4mm x 3mm DFN-12封装。DC717的输入电压范围为2.3V至20V，每个稳压器均可通过跳线选择2.5V、3.3V、5V或用户定义的输出电压。

空载时的静态电流通常仅为50uA（对于两个稳压器）。DC717使用陶瓷电容，展示了LT3024使用陶瓷输出电容也能保持稳定。
