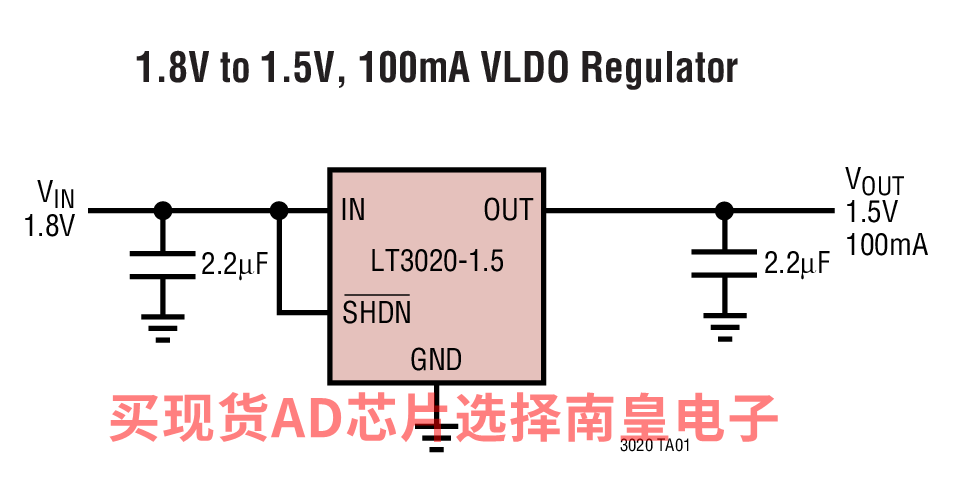

LT3020 是一款非常低压差电压 (VLDO) 线性稳压器，其采用低至 0.9V 的输入电源工作。该器件可提供 100mA 的输出电流和 150mV 的典型压差电压。LT3020 非常适合低输入电压至低输出电压应用，并提供了可与开关稳压器相媲美的电效率。

LT3020 稳压器采用低 ESR、小至 2.2μF 的陶瓷输出电容器优化了稳定性和瞬态响应。LT3020 的其他特点包括 0% 的典型电压调整率和 0.2% 的典型负载调整率。在停机模式中，静态电流减小至 3μA。

内部保护电路包括反向电池保护、电流限制、具迟滞的热限制和反向电流保护。LT3020 可用作一款输出可调型器件，并具有一个低至 200mV 基准的输出范围。另外，该器件还提供了 1.2V、1.5V 和 1.8V 三种固定输出电压。

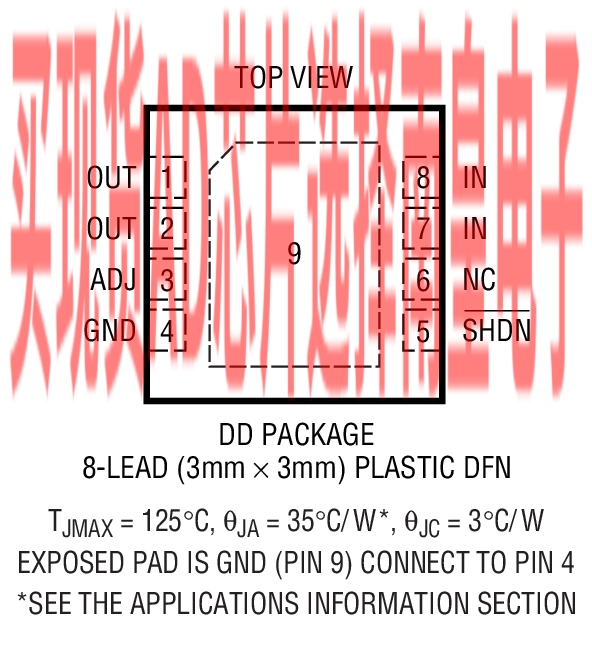

LT3020 稳压器采用具裸露衬垫的扁平 (仅高 0.75mm) 8 引脚 (3mm x 3mm) DFN 封装和 8 引脚 MSOP 封装。

• 低电流稳压器
• 电池供电型系统
• 蜂窝电话
• 寻呼机
• 无线调制解调器



• VIN 范围：0.9V 至 10V

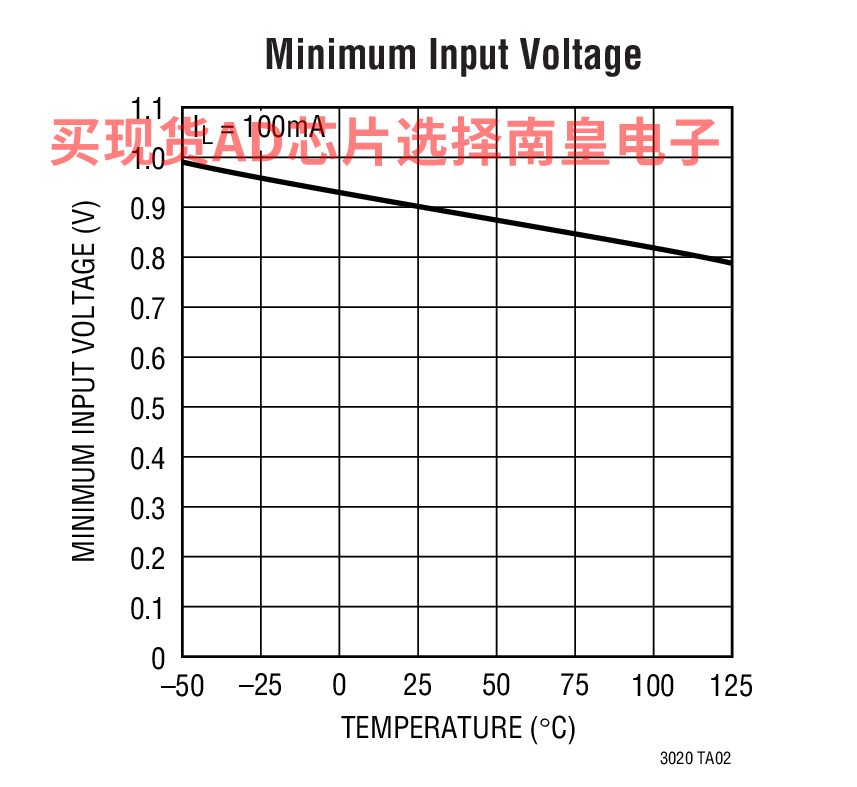

• 最小输入电压：0.9V
• 压差电压：150mV (典型值)
• 输出电流：100mA
• 可调输出 (VREF = VOUT(MIN) = 200mV)
• 固定输出电压：1.2V、1.5V、1.8V
• 采用低 ESR、陶瓷输出电容器 (最小值为 2.2μF) 时可保持稳定
• 0.2% 典型负载调整率 (从 1mA 至 100mA)
• 静态电流：120μA (典型值)
• 停机模式中的典型静态电流为 3μA
• 电流限制保护
• 反向电池保护
• 无反向电流
• 具迟滞的热限制

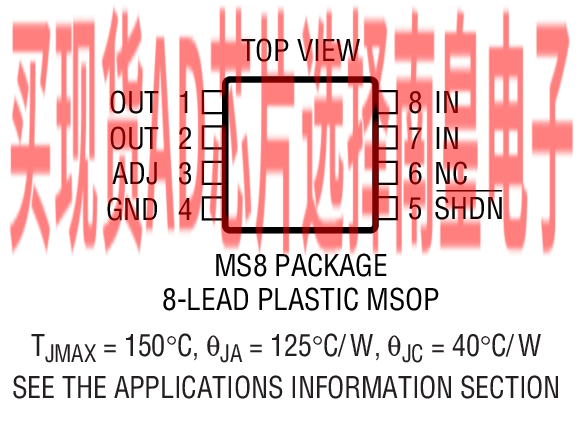

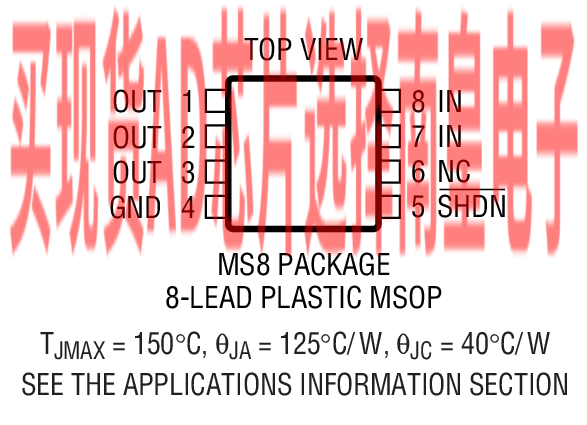

• 8 引脚 (3mm x 3mm) DFN 封装和 MSOP 封装



LT3020EDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EDD-1.2#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EDD-1.2#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EDD-1.5#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EDD-1.5#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EDD-1.8#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EDD-1.8#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EMS8-1.2#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EMS8-1.2#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EMS8-1.5#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EMS8-1.5#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EMS8-1.8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020EMS8-1.8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.71（1000+个）

LT3020IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.87（1000+个）

LT3020IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.87（1000+个）

LT3020IDD-1.2#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.87（1000+个）

LT3020IDD-1.2#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.87（1000+个）

LT3020IDD-1.5#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.87（1000+个）

LT3020IDD-1.5#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.87（1000+个）

LT3020IDD-1.8#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.87（1000+个）

LT3020IDD-1.8#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.87（1000+个）

LT3020IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT3020IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT3020IMS8-1.2#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT3020IMS8-1.2#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT3020IMS8-1.5#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT3020IMS8-1.5#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT3020IMS8-1.8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT3020IMS8-1.8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.18（100-499个）；1.83（1000+个）

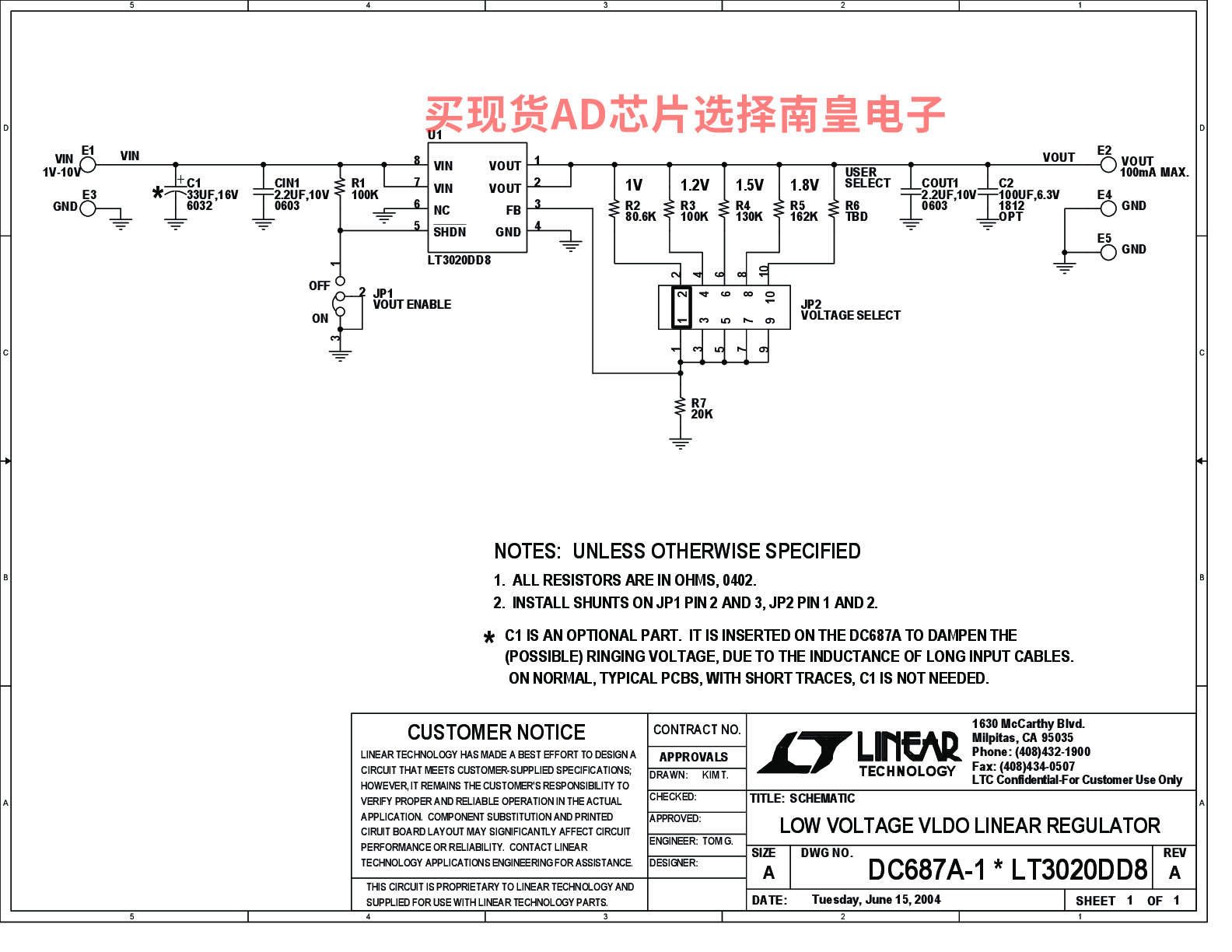

DC687A：LT3020EDD演示板 | 低电压VLDO线性稳压器，1V ≤ VIN ≤ 10V，VOUT = 1.2V/1.5V/1.8V (100mA)

演示电路687A是一款使用LT3020线性稳压器的低输入电压和超低压差电源，LT3020采用小型8引脚DFN封装。DC687A具有1V至10V的输入电压范围以及0.2V至10V减去压差的输出电压范围，能够提供最大100mA电流。由于LT3020具有0.2V基准电压，DC687A能够为极低电压应用供电，如（相对）高电流基准电压源。由于LT3020使用低ESR陶瓷输出电容也能保持稳定，因此DC687A使用陶瓷电容。

LT3020数据手册提供完整的器件、操作说明和应用信息。必须将数据手册与演示电路DC687A的演示手册配合阅读。LT3020采用8引脚MSOP和3mm x 3mm DFN两种封装组装，IC底部带有裸露焊盘。为实现较大散热性能，适当设计电路板布局至关重要。
