LT3014是一款高电压、微功耗低压差线性稳压器。该器件能够提供20mA输出电流，具有350mV压差。LT3014设计用于电池供电或高电压系统，低静态电流（工作模式下为7µA，关断模式下为1µA）使其成为理想选择。在压差模式下，静态电流也受到很好地控制。

LT3014的其他特性包括能够采用极小的输出电容工作。这些稳压器在输出上的电流仅为0.47µF时保持稳定，同时大多数旧器件需要10µF至100µF电流来保持稳定。可以使用小型陶瓷电容，无需添加ESR，因为这是其他稳压器的常见现象。内部保护电路包括电池反接保护、限流、限热以及反向电流保护功能。

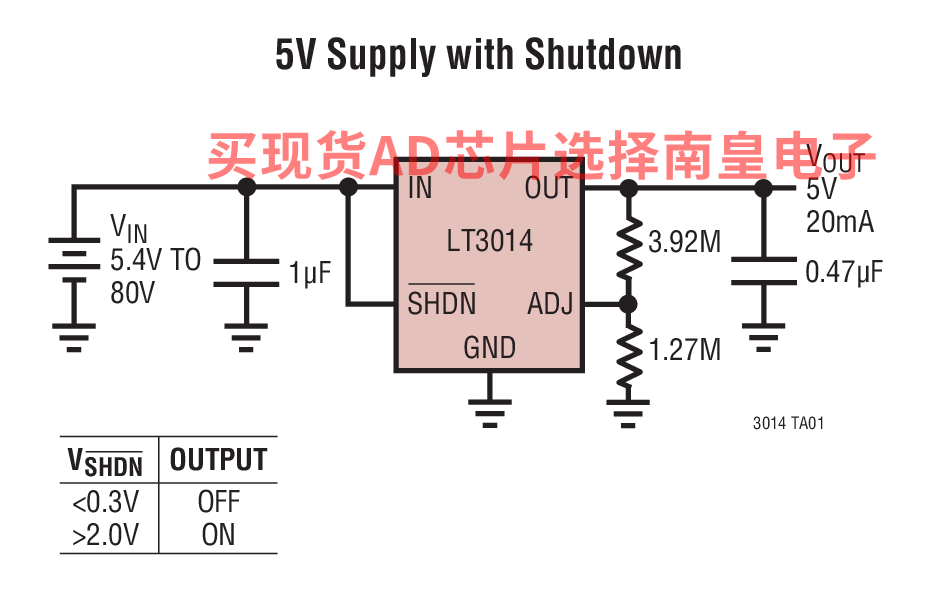

该器件可用作具有1.22V基准电压的可调器件。LT3014稳压器采用5引脚ThinSOT和8引脚DFN两种封装。

受美国专利保护，包括6118263、6144250。

Shutdown Pin LT3014 Yes LT3014B No

应用

• 低电流高电压稳压器
• 用于电池供电系统的稳压器
• 电信应用
• 汽车应用

• 宽输入电压范围：3V 至 80V
• 低静态电流：7μA

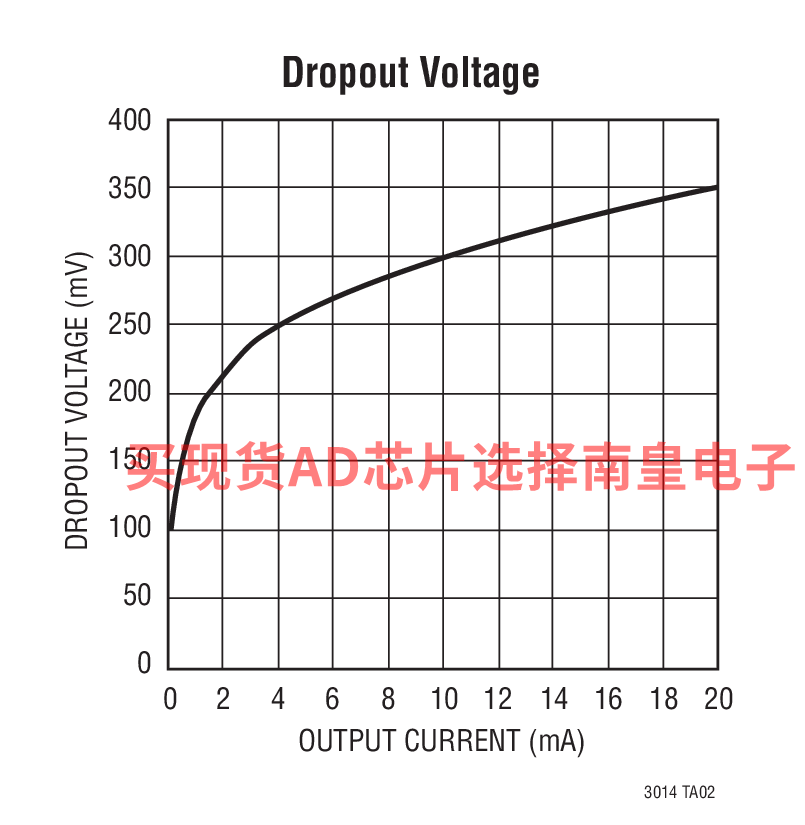

• 低压差：350mV
• 输出电流：20mA
• LT3014HV 可承受 100V 的瞬态电压 (2ms)
• 无需保护二极管
• 可调输出范围：1.22V 至 60V
• 停机模式中的静态电流为 1μA
• 采用 0.47μF 输出电容器可实现稳定
• 采用铝电容器、钽电容器或陶瓷电容器可实现稳定
• 反向电池保护
• 没有来自输出的反向电流
• 热限制

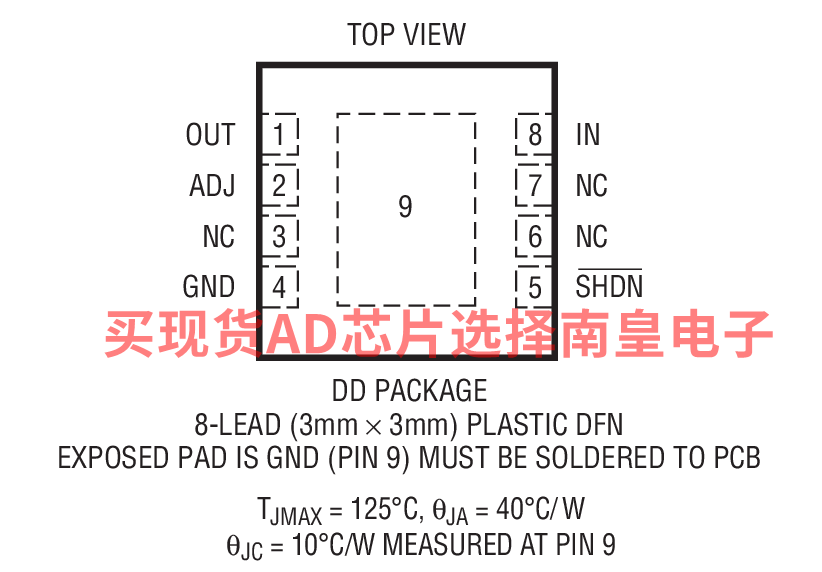

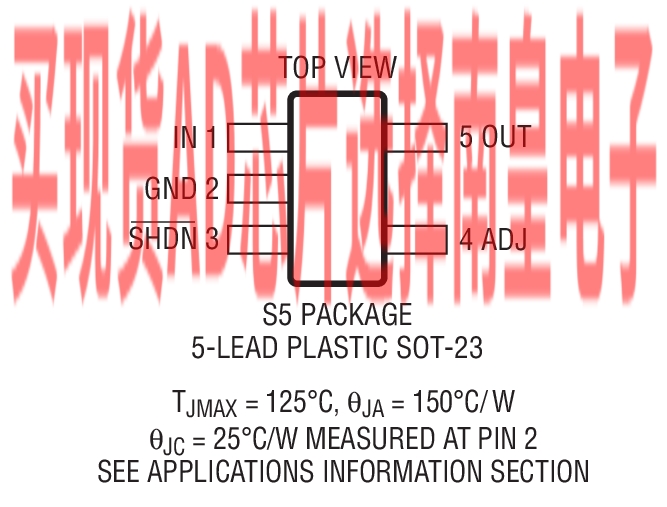

• 采用 5 引脚 ThinSOT 和 8 引脚 DFN 封装

LT3014EDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.06（100-499个）；1.76（1000+个）

LT3014EDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.06（100-499个）；1.76（1000+个）

LT3014ES5#TR，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：

LT3014ES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.01（100-499个）；1.74（1000+个）

LT3014ES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.01（100-499个）；1.74（1000+个）

LT3014HVEDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.98（1000+个）

LT3014HVEDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.98（1000+个）

LT3014HVES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.93（1000+个）

LT3014HVES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.27（100-499个）；1.93（1000+个）

LT3014HVIDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.61（100-499个）；2.12（1000+个）

LT3014HVIDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.61（100-499个）；2.12（1000+个）

LT3014HVIS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.6（100-499个）；2.19（1000+个）

LT3014HVIS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.6（100-499个）；2.19（1000+个）

LT3014IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.88（1000+个）

LT3014IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.31（100-499个）；1.88（1000+个）

LT3014IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.30（100-499个）；1.95（1000+个）

LT3014IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.30（100-499个）；1.95（1000+个）

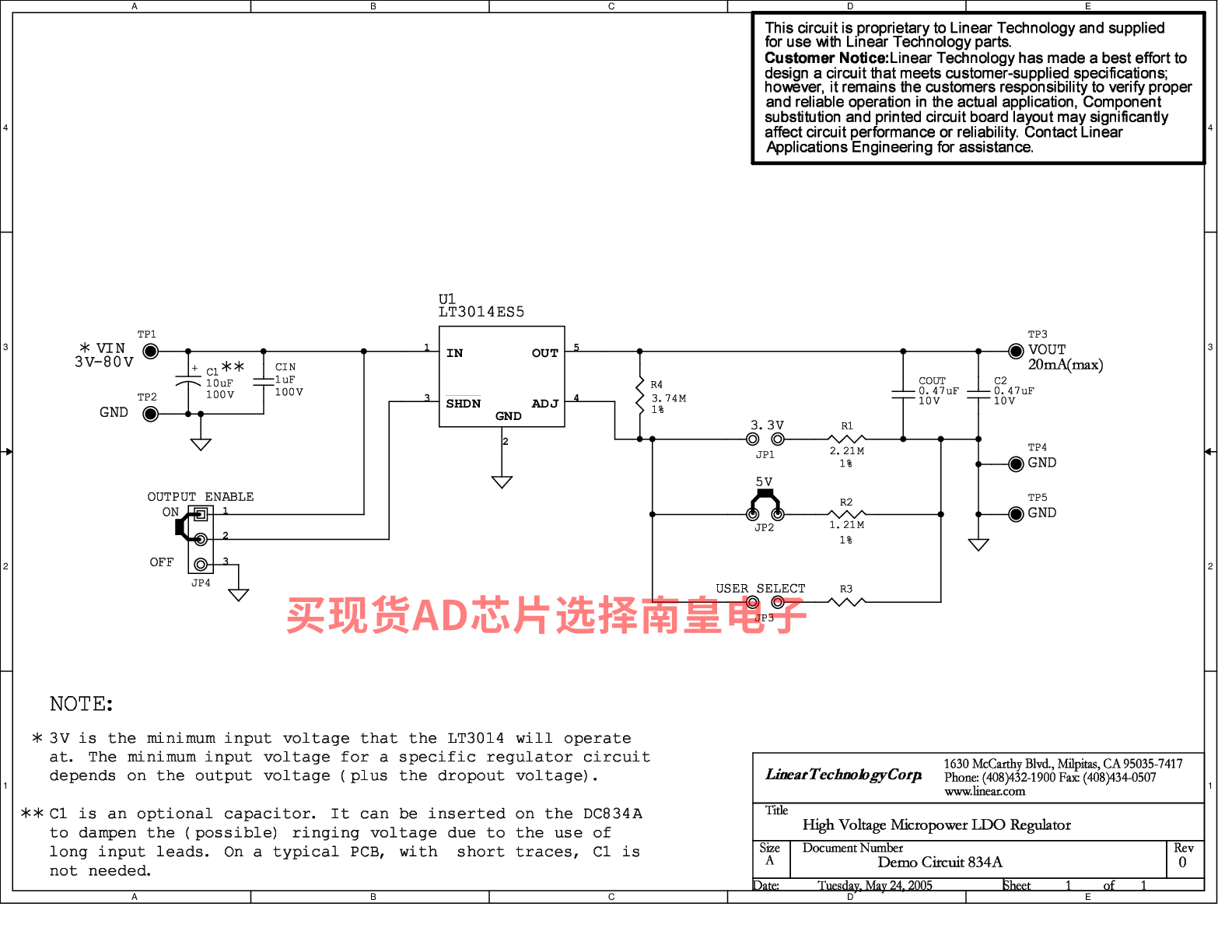

DC834A：LT3014ES5演示板 | 微功耗LDO稳压器，3V ≤ VIN ≤ 80V VOUT = 3.3V/5VOUT (20mA)

演示电路DC834是一款高电压微功耗稳压器，采用提供小型SOT-23封装的20mA输出低压差线性稳压器LT3014。DC834的输入电压范围为3V至80V。该演示板的跳线可选输出电压可设置为3.3V、5V或用户定义的1.22V至60V之间的值。静态电流在工作时通常仅为6uA，且关断时小于1µA。
