LT3013 是一款高电压、微功率、低压差线性稳压器。该器件能够提供 250mA 输出电流和一个 400mV 的压差电压。LT3013 专为在电池供电型或高电压系统中使用而设计，低静态电流 (工作时为 65μA，在停机模式中为 1μA) 使其成为一种理想的选择。在压差条件下，静态电流也处于良好受控状态。

LT3013 的其他特点包括一个用于指示输出稳压状态的 PWRGD 标记。稳压输出电平和标记指示之间的延迟可利用单个电容器来设置。另外，LT3013 还具有在采用非常小输出电容器情况下工作的能力。该稳压器可在输出端上仅布设 3.3μF 电容器时保持稳定，而大多数老式器件则需要采用 10μF 至 100μF 电容器以实现稳定性。可以使用小的陶瓷电容器，而完全不像其他稳压器常见的那样需要串联电阻 (ESR)。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

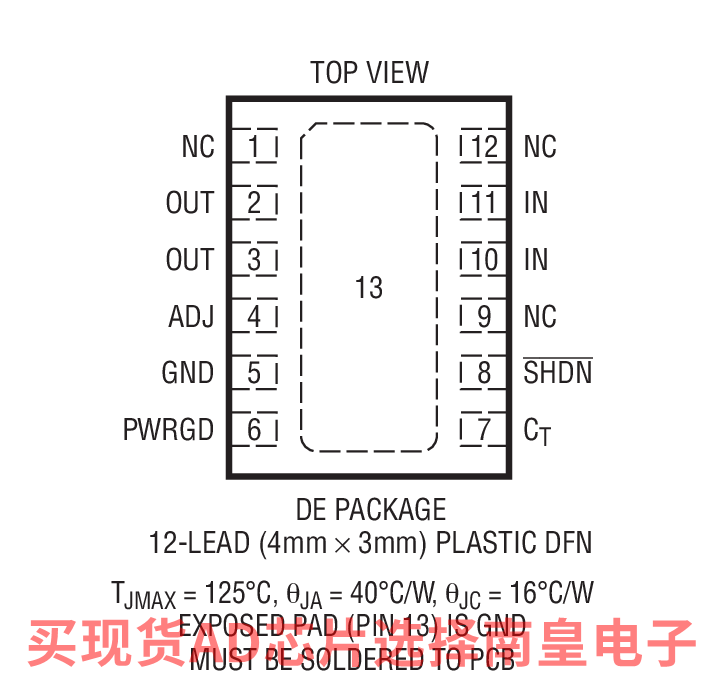

该器件可以提供一个可调输出和一个 1.24V 基准电压。LT3013 稳压器采用耐热性能增强型 16 引脚 TSSOP 封装和外形扁平 (仅高 0.75mm) 的 12 引脚 (4mm x 3mm) DFN 封装，这两种封装均提供了出色的热特性。

• 低电流高电压稳压器
• 电池供电型系统的稳压器
• 电信应用
• 汽车应用



• 宽输入电压范围：4V 至 80V
• 低静态电流：65μA

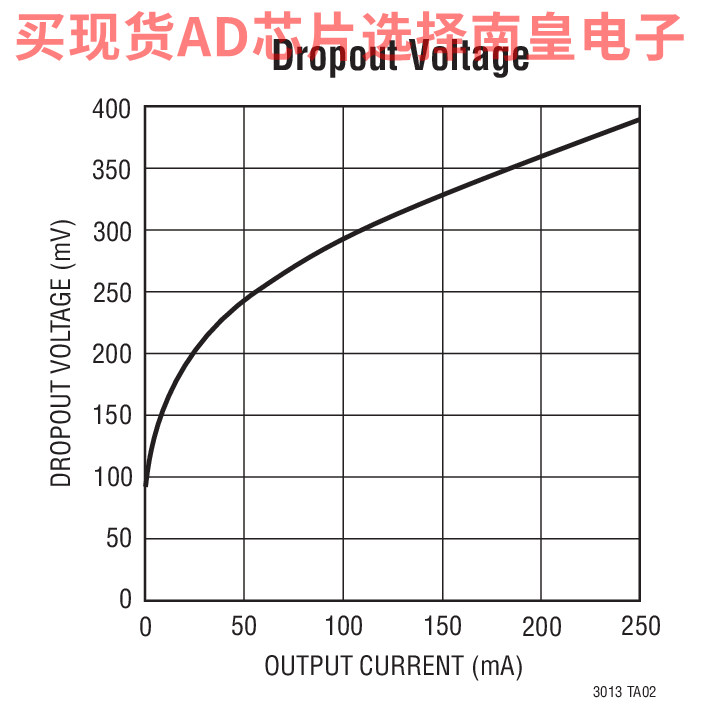

• 低压差电压：400mV
• 输出电流：250mA
• 无需保护二极管
• 可调输出范围：1.24V 至 60V
• 在停机模式中静态电流为 1μA
• 采用 3.3μF 输出电容器时可保持稳定
• 采用铝电容器、钽电容器或陶瓷电容器时可保持稳定
• 反向电池保护
• 没有从输出至输入的反向电流
• 热限制
• 耐热性能增强型 16 引脚 TSSOP 封装和 12 引脚 (4mm x 3mm) DFN 封装



LT3013EDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3.03（100-499个）；2.59（1000+个）

LT3013EDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.03（100-499个）；2.59（1000+个）

LT3013EFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：3.21（100-499个）；2.77（1000+个）

LT3013EFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.21（100-499个）；2.77（1000+个）

LT3013HFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 140C，AD官网报价：3.93（100-499个）；3.31（1000+个）

LT3013HFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 140C，AD官网报价：3.93（100-499个）；3.31（1000+个）

LT3013MPFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-55 to 125C，AD官网报价：8.75（100-499个）；7.22（1000+个）

LT3013MPFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：8.75（100-499个）；7.22（1000+个）

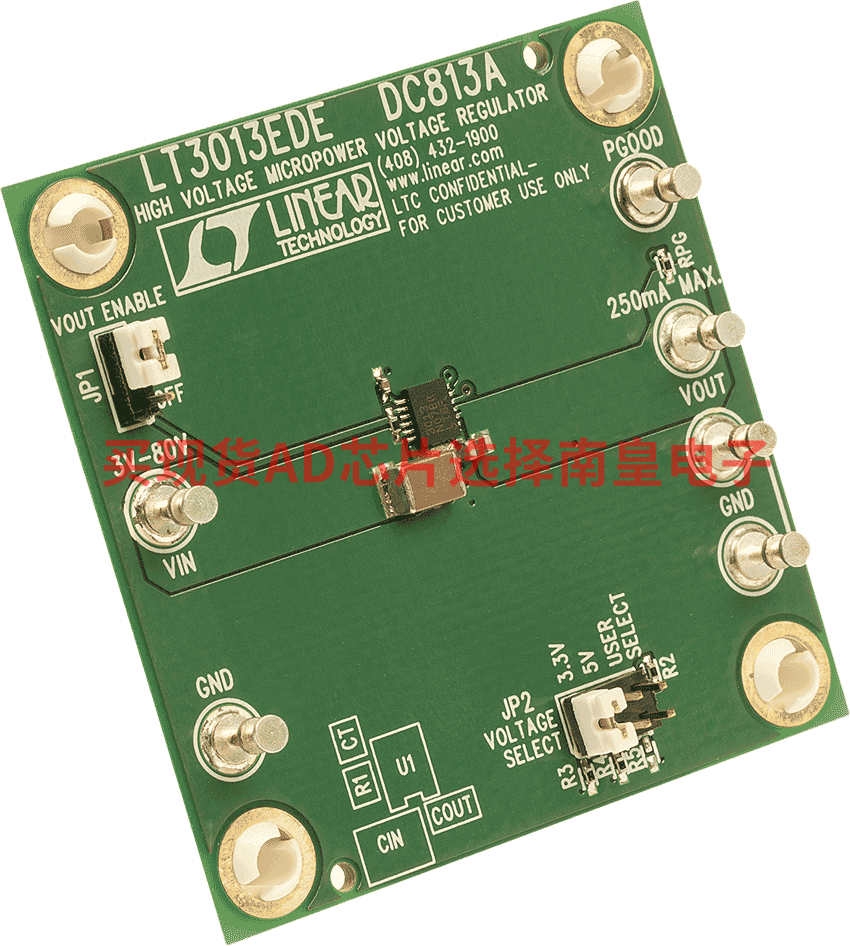

DC813A：LT3013EDE演示板 | 微功率低压差线性稳压器， 3V ≤ VIN ≤ 80V， VOUT = 3.3V/5V/可调(250mA)

演示电路813是一款高电压微功率稳压器，采用LT3013提供薄型12引脚DFN封装的低压差线性稳压器。DC813具有3V至80V的输入电压范围、3.3V、5V跳线可选的输出电压或用户定义的电压（1.24V和60V），可提供最大250mA电流。LT3013具有65µA典型空载静态电流和1µA关断电流。
