LT1997-3 把一个精准的运算放大器和高度匹配的电阻器集成为一个单芯片解决方案，用于实现电压的精确放大。可在未采用任何外部组件的情况下获得数值为 –13 至 +14 的增益，增益准确度为 0.006% (60ppm)。LT1997-3 尤其适合用作一个差动放大器，此时，其卓越的电阻器匹配性能将实现一个大于 91dB 的共模抑制比。

该放大器具有一个 60µV 的最大输入失调电压和一个 1.1MHz 的 –3dB带宽 (增益 = 1)。LT1997-3 可采用介于 3.3V 至 50V 之间的任何电源电压工作，而且吸收的电源电流仅为 350µA。输出摆幅通常在每个电源轨的 100mV 范围之内。

这些电阻器在整个工作温度范围内保持其超卓的匹配特性；匹配温度系数保证小于 1ppm/°C。这些电阻器与电压之间具有极佳的线性关系，从而实现了一个小于 2ppm 的增益非线性度。

LT1997-3 全面规格在 5V 和 ±15V 电源以及 –40°C 至 125°C 的温度范围。该器件采用节省空间的 16 引脚 MSOP 封装和 4mm x 4mm DFN14 封装。

• 高端或低端电流检测
• 双向宽共模范围电流检测
• 高电压至低电压电平转换
• 工业数据采集前端
• 隔离电路的替代产品

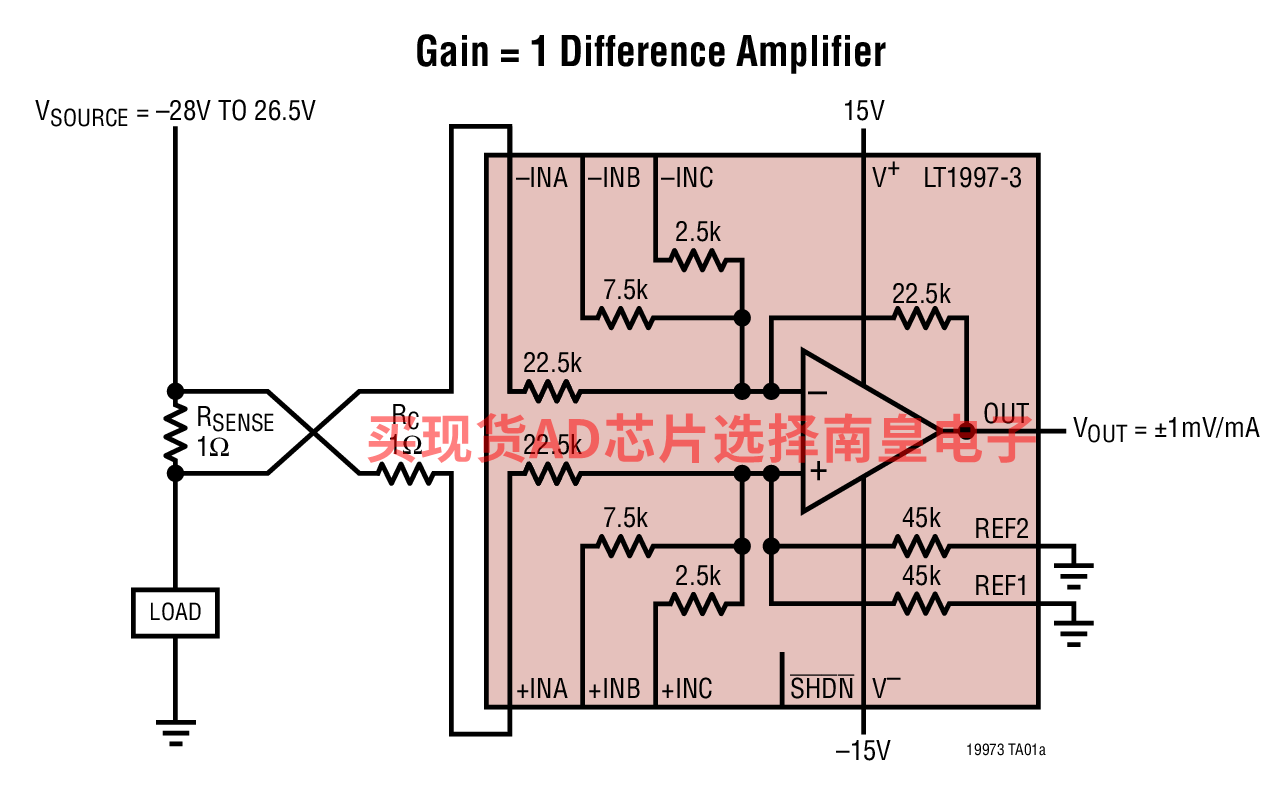

• 差分至单端转换



• 可通过引脚将该器件配置成差动放大器、反相放大器或同相放大器

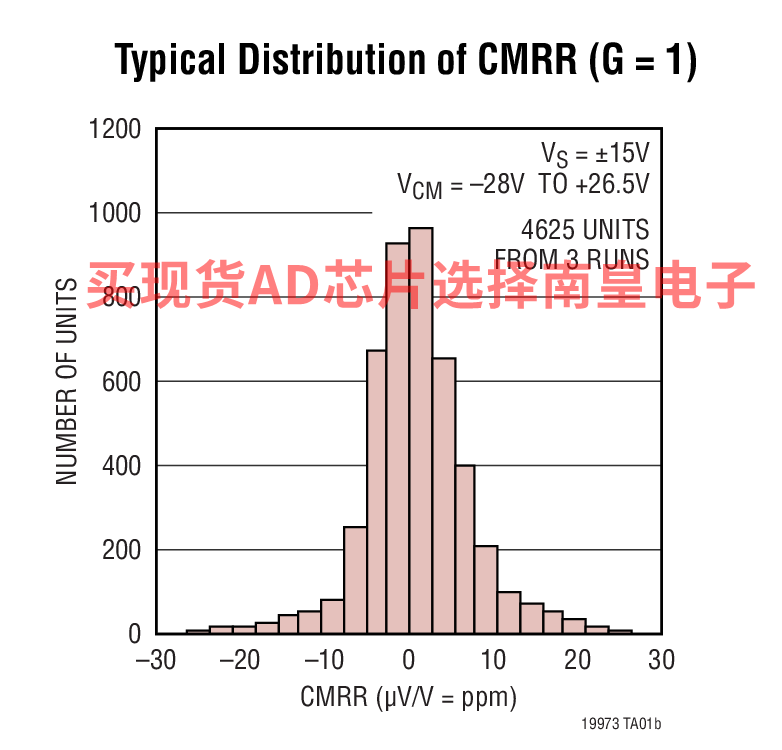

• 91dB 最小 DC CMRR (增益 = 1)
• 65dB AC CMRR (在 100kHz，增益 = 1)
• 0.006% (60ppm) 最大增益误差 (增益 = 1)
• 1ppm/°C 最大增益误差漂移
• 2ppm 最大增益非线性度
• ±160V 共模电压范围
• 宽电源电压范围：3.3V 至 50V
• 轨至轨输出
• 350µA 电源电流
• 60µV 最大运放失调电压
• 1.1MHz –3dB 带宽 (增益 = 1)
• 低功率停机模式：20μA

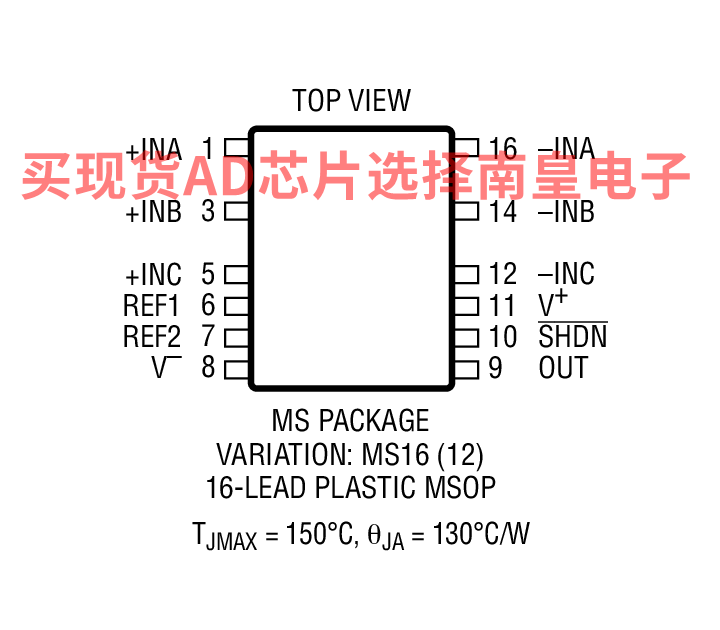

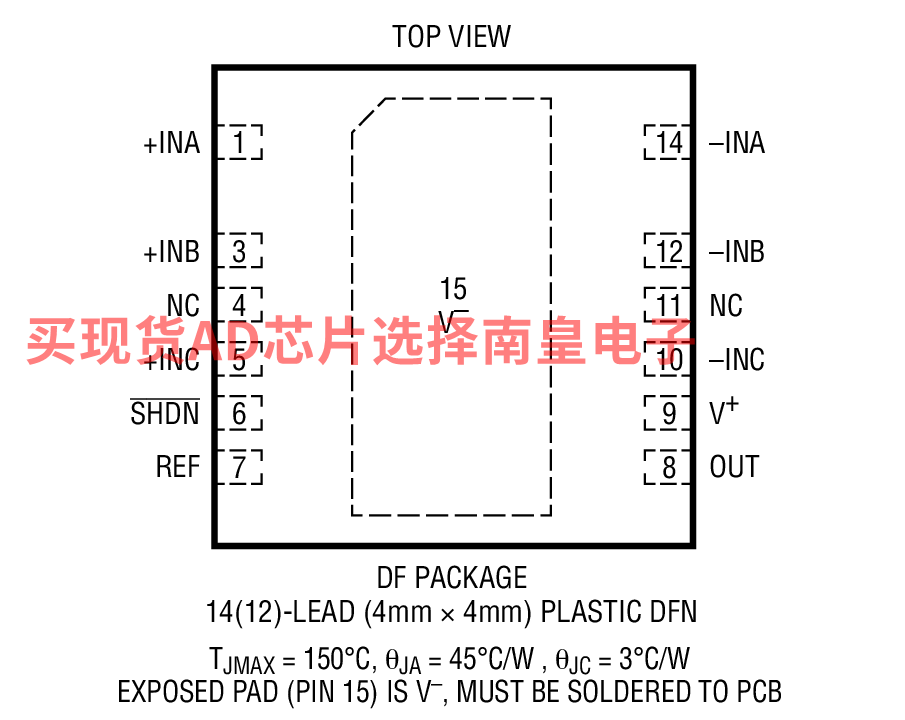

• 节省空间的 MSOP 封装和 DFN 封装



LT1997HDF-3#PBF，封装：14(12)-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.73（100-499个）；4.35（1000+个）

LT1997HDF-3#TRPBF，封装：14(12)-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.73（100-499个）；4.35（1000+个）

LT1997HMS-3#PBF，封装：16(12)-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.43（100-499个）；4.05（1000+个）

LT1997HMS-3#TRPBF，封装：16(12)-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.43（100-499个）；4.05（1000+个）

LT1997IDF-3#PBF，封装：14(12)-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：4.14（100-499个）；3.8（1000+个）

LT1997IDF-3#TRPBF，封装：14(12)-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.14（100-499个）；3.8（1000+个）

LT1997IMS-3#PBF，封装：16(12)-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.52（1000+个）

LT1997IMS-3#TRPBF，封装：16(12)-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.52（1000+个）

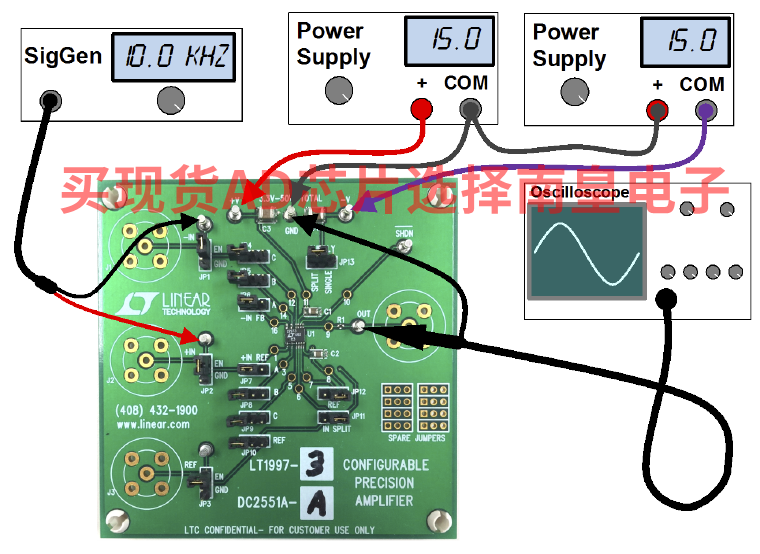

DC2551A-A：LT1997 – Configurable Precision Amplifier

Demonstration Circuit 2551A is a Configurable Precision Amplifier featuring the LT1997.

The DC2551A-A supports the LT1997-3 version.

This demo board provides a rapid evaluation tool with jumpers providing the typical interconnection options that facilitate setting the pin-strapped internal gain configuration. The LT1997 is unusual in that it may be powered from a low voltage (down to 3.3V) while it accepts sign particularly high supply voltages, up to 50V. Connection points are provided to wire the amplifier in other configurations besides those possible with the jumpers alone.
