LT1996的基本参数

制造厂商：AD
产品类别：专用放大器
技术类目：差动放大器
功能描述：精准、100μA 增益可选放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1996的产品详情：

LT1996 将一个精准型运算放大器和 8 个精准电阻器集成为一个单芯片解决方案，以实现电压的准确放大。可在未采用任何外部组件的情况下获得数值为 –117 至 118 的增益和一个 0.05% 的增益准确度。该器件尤其适合用作一个差动放大器，此时，其卓越的电阻器匹配性能将实现一个大于 80dB 的共模抑制比。

该放大器具有一个 50µV 的最大输入失调电压和一个 560kHz 的增益带宽乘积。该器件可依靠介于 2.7V 至 36V 之间的任何电源电压工作，当采用一个 5V 电源时，其仅吸收 100µA 的电源电流。输出摆幅在任一个电源轨的 40mV 之内。

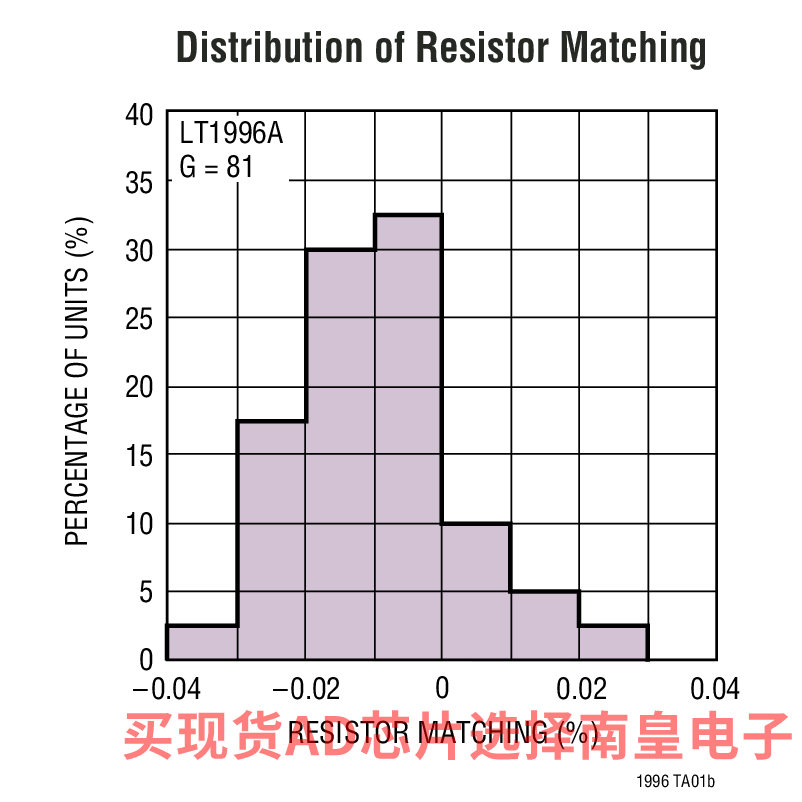

内部电阻器具有卓越的匹配特性；其匹配偏差在整个工作温度范围内为 0.05%，保证的匹配温度系数小于 3ppm/°C。另外，这些电阻器还能在电压变化的情况下保持极佳的稳定性，从而实现了一个小于 10ppm 的非线性度。

LT1996 全面规格在 5V 和 ±15V 电源以及 –40°C 至 85°C 的温度范围。该器件采用节省空间的 10 引脚 MSOP 封装和 DFN 封装。如果需要的是具有 –13 至 14 可选增益的放大器，请参见 LT1991 的产品手册。

Applications

手持式仪表
医疗仪表
应变仪放大器
差分至单端转换

LT1996的优势和特点：

可通过引脚将该器件配置成差分放大器、反相放大器和同相放大器

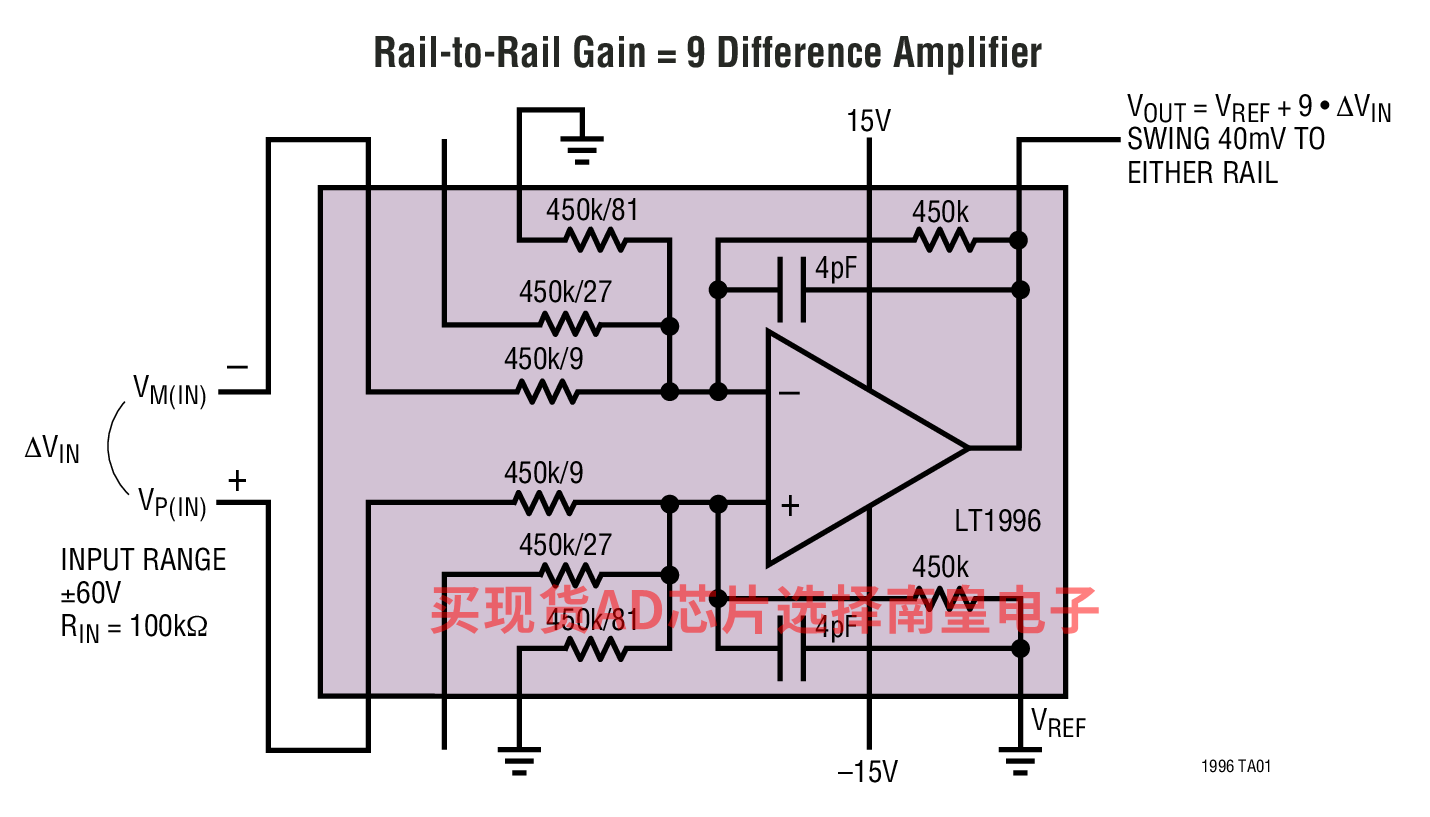

差分放大器
- 增益范围：9 至 117
- CMRR > 80dB
同相放大器
- 增益范围：0.008 至 118
反相放大器
- 增益范围：–0.08 至 –117
增益误差 < 0.05%
增益漂移：< 3ppm/°C
宽电源电压范围：单 2.7V 至分离型 ±18V
微功率操作：100µA 电源电流
输入失调电压：50µV (最大值)
增益带宽乘积：560kHz
轨至轨输出
节省空间的 10 引脚 MSOP 封装和 DFN 封装

LT1996具体的完整产品型号参数及价格（美元）：

LT1996ACDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.64（100-499个）；2.37（1000+个）

LT1996ACDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.64（100-499个）；2.37（1000+个）

LT1996ACMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.4（100-499个）；2.15（1000+个）

LT1996ACMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.4（100-499个）；2.15（1000+个）

LT1996AIDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.12（100-499个）；2.81（1000+个）

LT1996AIDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.12（100-499个）；2.81（1000+个）

LT1996AIMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.59（1000+个）

LT1996AIMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.59（1000+个）

LT1996CDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.15（100-499个）；1.82（1000+个）

LT1996CDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.15（100-499个）；1.82（1000+个）

LT1996CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.6（1000+个）

LT1996CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.6（1000+个）

LT1996IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.42（100-499个）；2.16（1000+个）

LT1996IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.42（100-499个）；2.16（1000+个）

LT1996IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.16（100-499个）；1.93（1000+个）

LT1996IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.16（100-499个）；1.93（1000+个）
