LT1995 是一款具有超群 DC 性能的高速、高转换速率、增益可选放大器。可在未采用外部组件的情况下实现 -7 至 8 的增益范围和一个 0.2% 的增益准确度。该器件尤其适于用作差分放大器，在这种场合，超卓的电阻器匹配性能将实现一个 79dB 的典型共模抑制比。

该放大器采用的是与 LT1363 相似的单增益级设计，并具有极佳的转换和稳定特性。内部运算放大器的输入失调小于 2.5mV，转换速率为 1000V/μs。输出能在采用 ±5V 电源的情况下驱动一个 150Ω 负载至 ±2.5V，从而使其适合于电缆驱动器应用。

电阻器具有卓越的匹配性能，在室温条件下和 -40℃ 至 85℃ 温度范围内的误差分别为 0.2% (最大值) 和 0.3%。电阻器的温度系数通常为 -30ppm/℃。这些电阻器与电压之间具有极佳的线性关系，因而实现了一个 10ppm 的增益非线性。

LT1995 的规格是针对 ±2.5V、±5V 和 ±15V 电源以及 -40℃ 至 85℃ 的温度范围而全面拟订的。该器件采用节省空间的 10 引线 MSOP 和 10 引线 (3mm×3mm) DFN 封装。如果需要的是具有精准电阻器的微功率精密放大器，则可查找 LT1991和 LT1996 的相关信息。

?

应用

• 仪表放大器
• 电流检测放大器
• 视频差分放大器
• 自动测试设备

• 内部增益设定电阻器
• 可通过引脚配置而成为差分放大器、反相放大器和同相放大器
• 差分放大器：

  • 增益范围 1 至 7
  • CMRR > 65dB
• 同相放大器：
  • 增益范围 1至 8
• 反相放大器
  • 增益范围 -1 至 -7
• 增益误差：< 0.2%
• 转换速率：1000V/µs
• 带宽：32MHz (增益 = 1)
• 运算放大器输入失调电压：2.5mV (最大值)
• 静态电流：9mA (最大值)
• 宽电源范围：±2.5V 至 ±15V
• 采用 10 引脚 MSOP 和 10 引脚 (3mm×3mm)
  DFN 封装

LT1995CDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.37（1000+个）

LT1995CDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.37（1000+个）

LT1995CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.39（100-499个）；2.15（1000+个）

LT1995CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.39（100-499个）；2.15（1000+个）

LT1995IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.1（100-499个）；2.78（1000+个）

LT1995IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.1（100-499个）；2.78（1000+个）

LT1995IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.86（100-499个）；2.56（1000+个）

LT1995IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.86（100-499个）；2.56（1000+个）

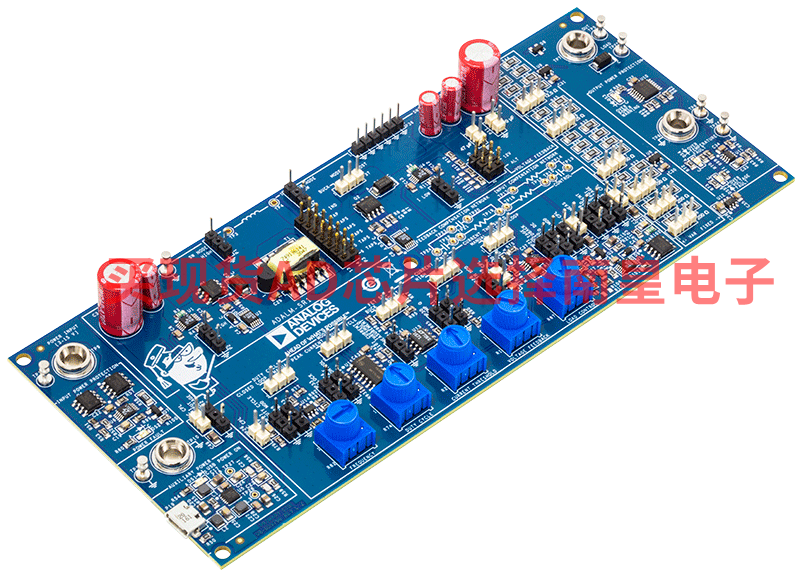

ADALM-SR1：开关稳压器主动学习模块

ADALM-SR1（ADI公司主动学习模块、开关稳压器）板是用于多个开关稳压器（包括降压和升压稳压器）练习的配套模块：

升压和降压转换器元件以及开环工作 降压型转换器：闭环运行 升压型转换器：闭环运行

这些练习需要使用更复杂的电路，超出了试验板的电路构建能力，为此设计出ADALM-SR1，将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备：

5V USB 墙壁适配器 用于输入电源（0-12V、2A）的基本可调电源 万用表 ADALM2000或基本示波器（双通道，带触发功能，>10MHz带宽）

---

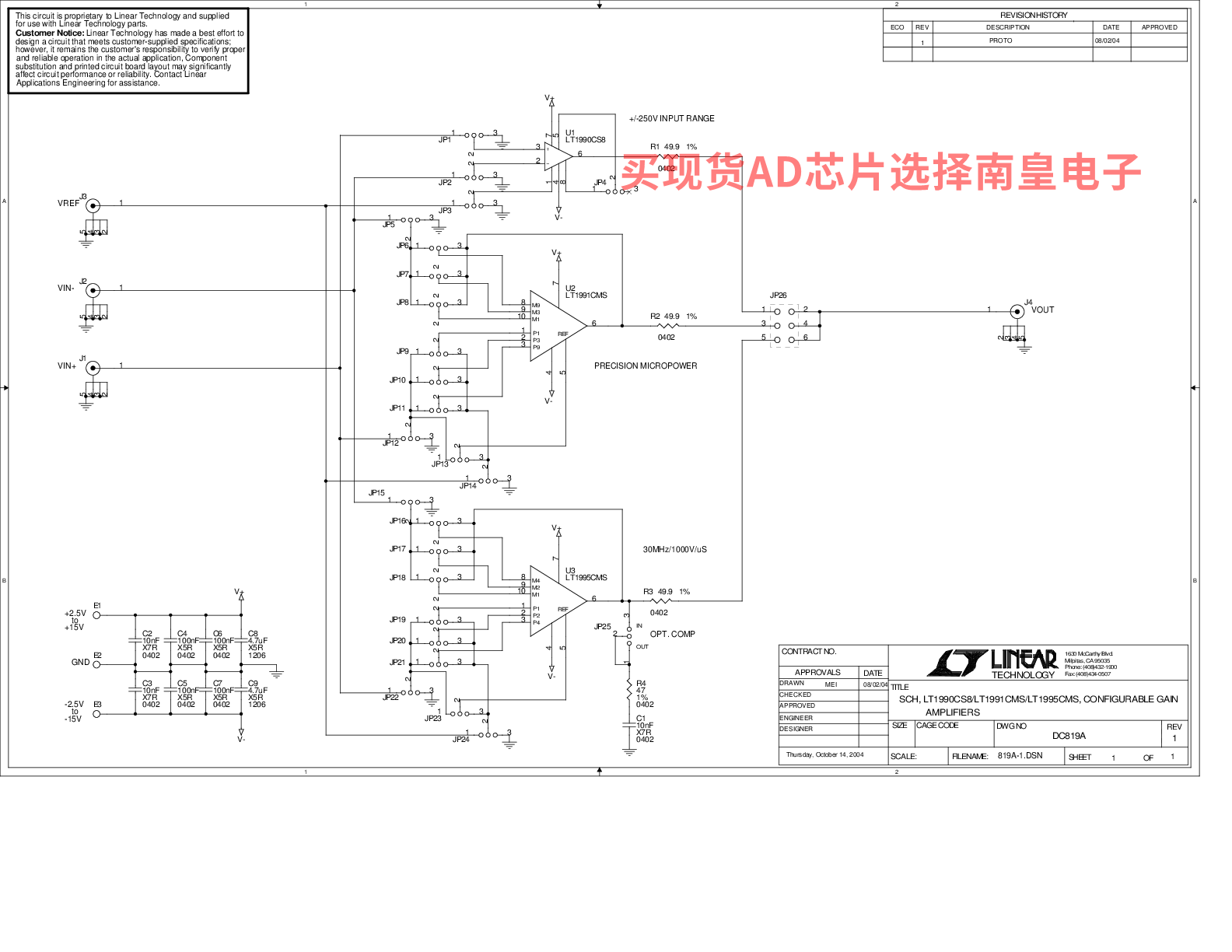

DC819A：LT1990CS8/LT1991CMS/LT1995CMS | 可配置增益放大器，V+ = +2.5V 至 +15V，V– = –2.5V 至 –15V

DC819A 演示板，适用于：

LT1990 ±250V 输入范围 G = 1、10 微功率、差动放大器

LT1995 30MHz、1000V/µs 增益可选放大器

LT1991 精准、100µA 增益可选放大器
