LT1993-10 是一款低失真、低噪声差分放大器 / ADC 驱动器，适用于从DC 至 700MHz 的应用。LT1993-10 专为简单易用而设计，只需极少的支持电路。异常低的输入参考噪声和低失真分量 (采用单端或差分输入) 使得 LT1993-10 成为一款适合驱动高速 12 位和 14 位 ADC 的超卓解决方案。除了正常的未滤波输出 (+OUT 和 –OUT) 之外，LT1993-10 还具有一个内置的 175MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED、–OUTFILTERED)，以减少驱动高速 ADC 时所需采用的外部滤波组件。输出共模电压可容易地通过 VOCM 引脚设定，因而能在许多应用中免除输出变压器或 AC 耦合电容器。

LT1993-10 专为满足通信收发器应用的苛刻要求而设计。该器件可用作一个差分ADC 驱动器、一个通用的差分增益部件，或在任何其他要求进行差分驱动的应用中使用。在那些需要在低至 DC 的频率条件下运行的数据采集系统中，可以使用 LT1993-10。

LT1993-10 依靠一个 5V 电源工作，电流消耗为 100mA。该器件采用紧凑型 16 引脚 3 x 3 QFN 封装，并可在 –40°C 至 85°C 的温度范围内工作。

• 针对以下应用的差分 ADC 驱动器：
  • 通信
  • 成像
• 差分驱动器 / 接收器
• 单端至差分转换
• 差分至单端转换
• 电平移位
• IF 采样接收机
• SAW 滤波器接口 / 缓冲

• 700MHz –3dB 带宽
• 10V/V (20dB) 的固定增益
• 低失真：
  • 40dBm OIP3，–70dBc HD3 (70MHz 2VP-P)
  • 50.5dBm OIP3，–91dBc (10MHz 2VP-P)
• 低噪声：12.7dB 噪声指数 (NF)，en= 1.9nV/√Hz
• 差分输入和输出
• 额外的滤波输出
• 可调的输出共模电压
• DC 或 AC 耦合操作
• 所需的支持电路极少

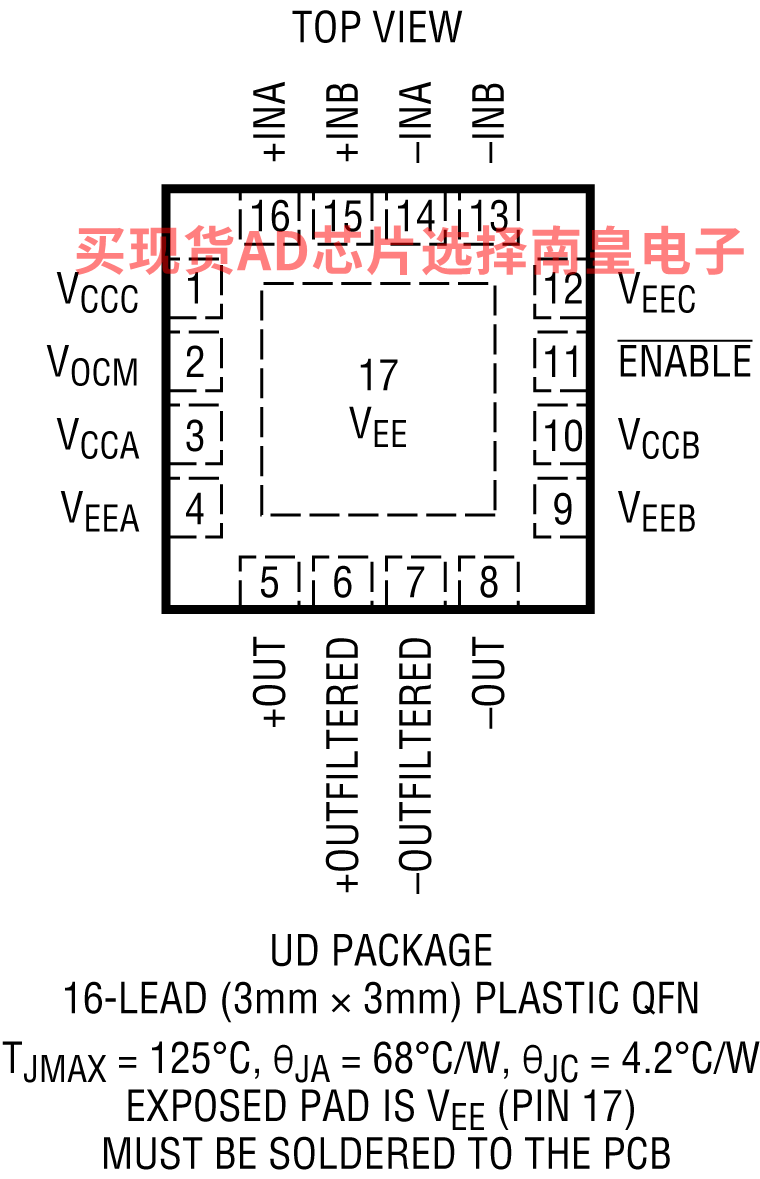

• 仅高 0.75mm 的小外形 16 引脚 3 x 3 QFN 封装

LT1993CUD-10#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.91（100-499个）；3.31（1000+个）

LT1993CUD-10#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.91（100-499个）；3.31（1000+个）

LT1993IUD-10#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：4.48（100-499个）；3.81（1000+个）

LT1993IUD-10#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.48（100-499个）；3.81（1000+个）

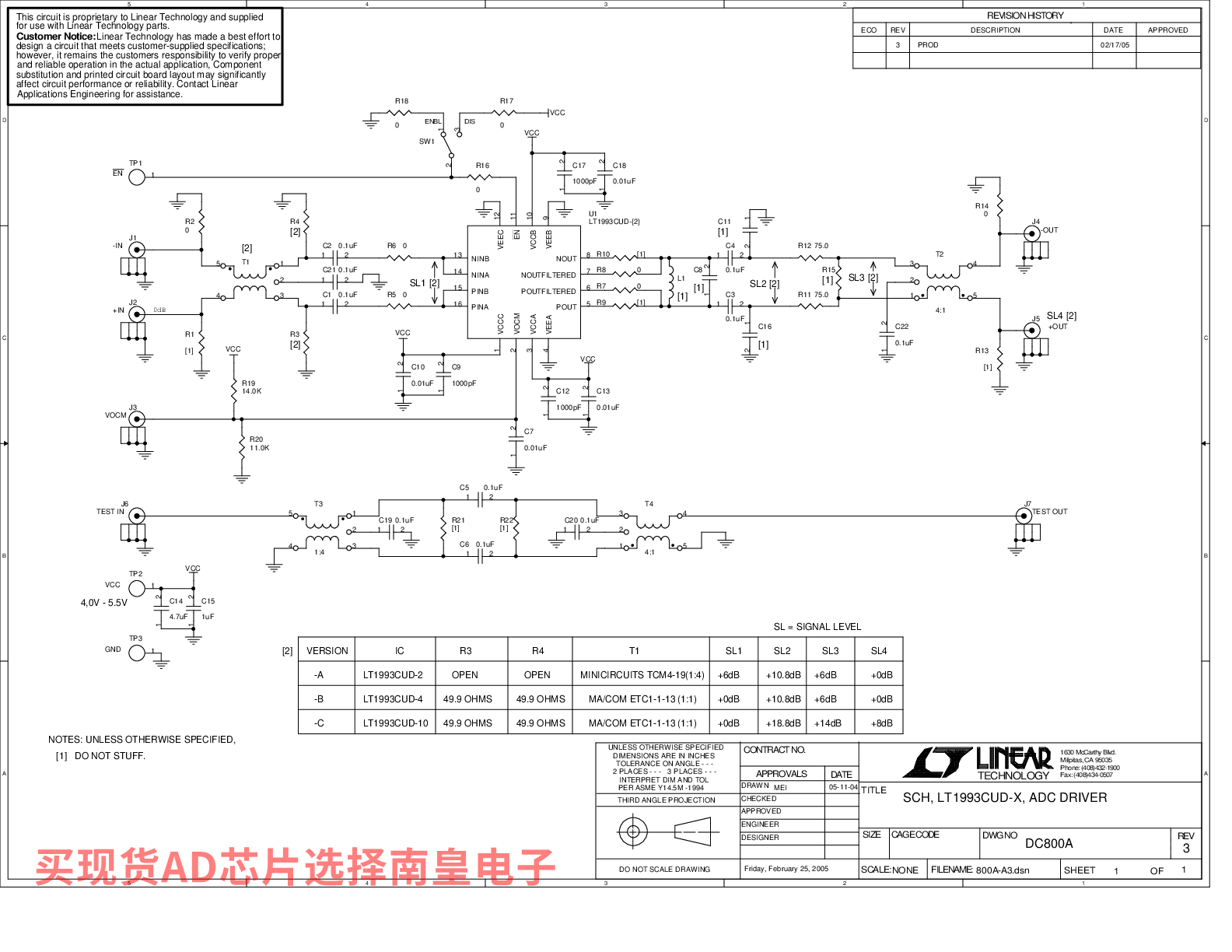

DC800A-C：LT1993CUD-10 | 700MHz Diff In/Out ADC Driver

DC800A-C: Demo Board for the LT1993-10 700MHz Low Distortion, Low Noise Differential Amplifier/ADC Driver (AV = 10V/V).
