LT1991的基本参数

制造厂商：AD
产品类别：专用放大器
技术类目：差动放大器
功能描述：精准、100μA 增益可选放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1991的产品详情：

LT1991 将一个精准的运算放大器和 8 个精准电阻器集成为一个单芯片解决方案，旨在实现电压的精确放大。可在未采用任何外部组件的情况下获得数值为 -13 至 14 的增益 (增益准确度为 0.04%)。该器件尤其适合用作一个差分放大器，此时，其卓越的电阻器匹配性能将实现一个大于 75dB 的共模抑制比。

该放大器具有一个 50µV 的最大输入失调电压和一个 560kHz 的增益带宽乘积。该器件的工作电源电压范围为 2.7V 至 36V，当采用一个 5V 电源时，其吸收的电源电流仅为 100µA。输出摆幅在每个电源轨的 40mV 范围之内。

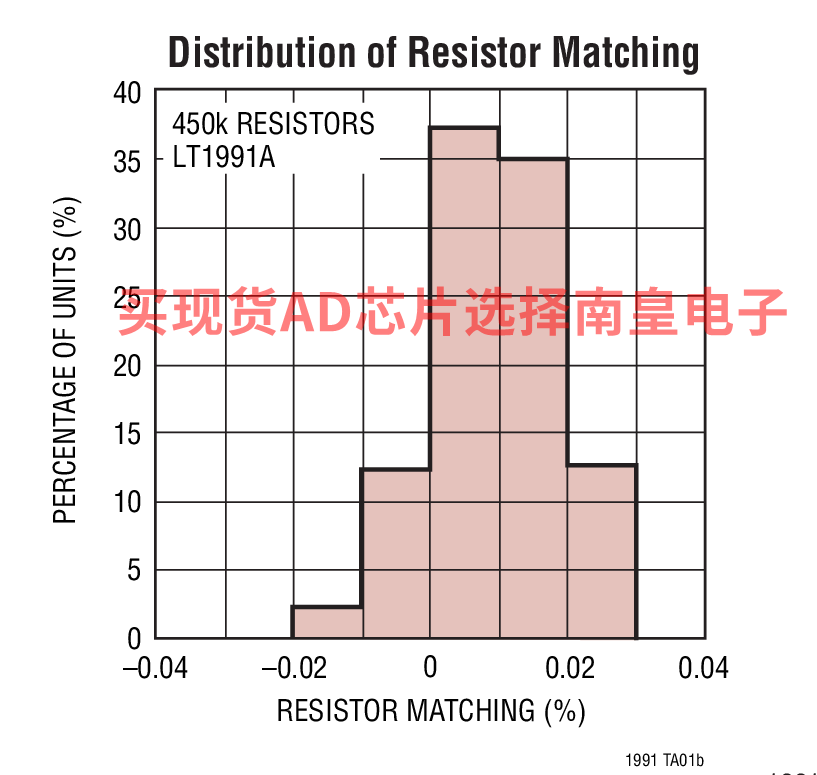

这些电阻器具有超群的匹配特性，对于阻值为 450k 的电阻器，其匹配精度在整个工作温度范围内为 0.04%。匹配温度系数保证小于 3ppm/°C。这些电阻器与电压之间具有极佳的线性关系，从而实现了一个小于 10ppm 的增益非线性度。

LT1991 的所有技术规格都是针对 5V 和 ±15V 电源以及 -40°C 至 125°C 的温度范围而拟订的。该器件采用节省空间的 10 引脚 MSOP 和扁平 (高度仅 0.8mm) 的 3mm x 3mm DFN 封装。

Applications

手持式仪表
医疗仪器
应力计放大器
差分至单端转换

LT1991的优势和特点：

可通过引脚将该器件配置成差分放大器、反相放大器和同相放大器
差分放大器
增益范围：1 至 13
CMRR > 75dB
同相放大器
增益范围：0.07 至 14
反相放大器
增益范围：-0.08 至 -13
增益误差 < 0.04%
增益漂移：< 3ppm/°C
宽电源电压范围：单 2.7V 至分离型 ±18V
微功耗：100µA 电源电流
精准：50µ 最大输入失调电压
560kHz 增益带宽乘积
轨至轨输出
节省空间的 10 引脚 MSOP 和 DFN 封装

LT1991具体的完整产品型号参数及价格（美元）：

LT1991ACDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.64（100-499个）；2.37（1000+个）

LT1991ACDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.64（100-499个）；2.37（1000+个）

LT1991ACMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.4（100-499个）；2.15（1000+个）

LT1991ACMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.4（100-499个）；2.15（1000+个）

LT1991AIDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.12（100-499个）；2.81（1000+个）

LT1991AIDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.12（100-499个）；2.81（1000+个）

LT1991AIMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.59（1000+个）

LT1991AIMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.59（1000+个）

LT1991CDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.15（100-499个）；1.82（1000+个）

LT1991CDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.15（100-499个）；1.82（1000+个）

LT1991CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.6（1000+个）

LT1991CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.6（1000+个）

LT1991HDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；2.16（1000+个）

LT1991HDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；2.16（1000+个）

LT1991HMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.16（100-499个）；1.93（1000+个）

LT1991HMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.16（100-499个）；1.93（1000+个）

LT1991IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.42（100-499个）；2.16（1000+个）

LT1991IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.42（100-499个）；2.16（1000+个）

LT1991IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.16（100-499个）；1.93（1000+个）

LT1991IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.16（100-499个）；1.93（1000+个）

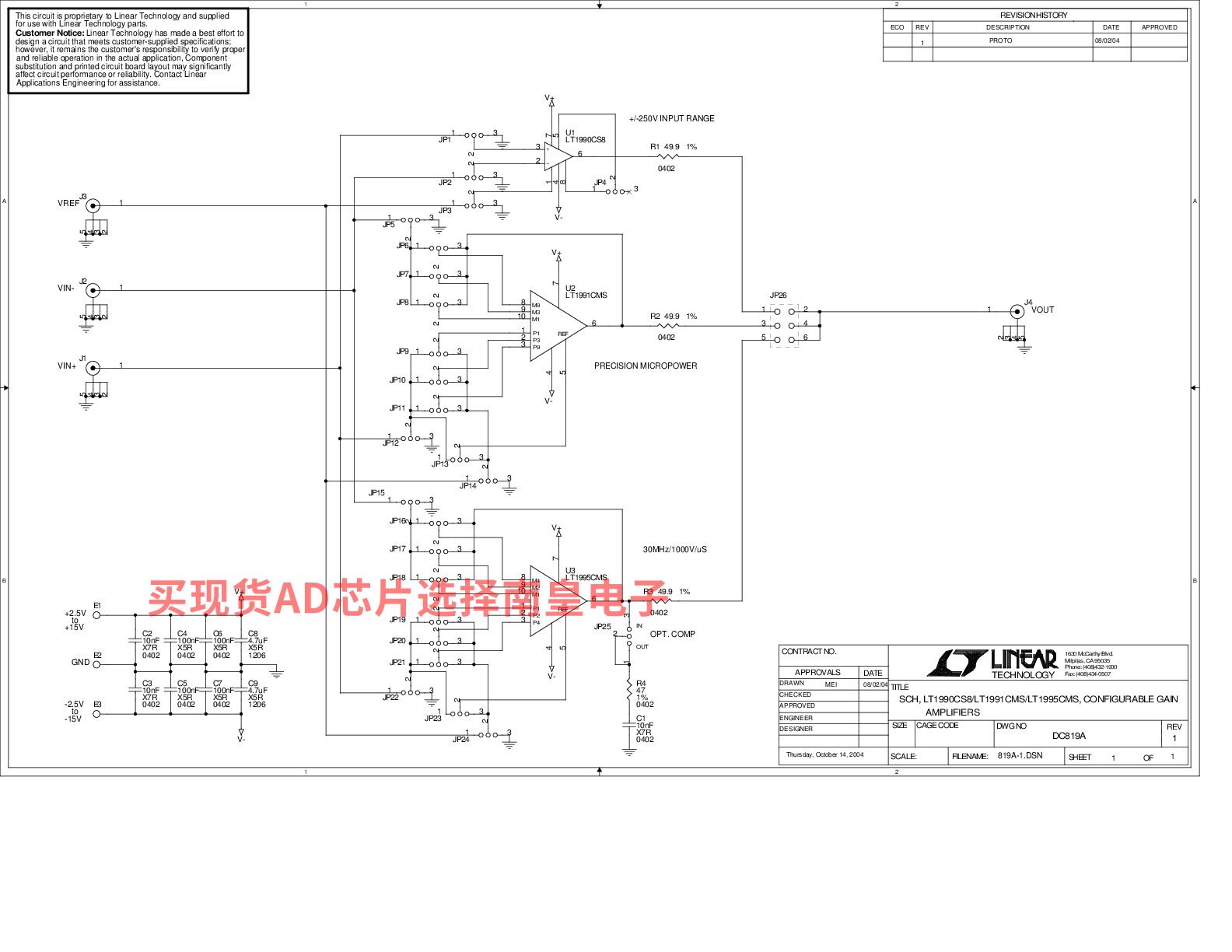

LT1991的评估套件：

DC819A：LT1990CS8/LT1991CMS/LT1995CMS | 可配置增益放大器，V+ = +2.5V 至 +15V，V– = –2.5V 至 –15V

DC819A 演示板，适用于：

LT1990 ±250V 输入范围 G = 1、10 微功率、差动放大器

LT1995 30MHz、1000V/µs 增益可选放大器

LT1991 精准、100µA 增益可选放大器

LT1991的电路图解：

LT1991的评估套件：
