LT1990（±250V 输入范围、增益 G=1 或 10 的微功率差分放大器）-AD代理

LT1990的基本参数

制造厂商：AD
产品类别：专用放大器
技术类目：差动放大器
功能描述：±250V 输入范围、增益 G=1 或 10 的微功率差分放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1990的产品详情：

LT1990 是一款具有非常高共模输入电压范围的微功率精准差分放大器。它具有数值为 1或 10 的引脚可选增益。当采用 ±15V 电源时，LT1990 可在 ±250V 的共模电压范围内工作。对输入提供了故障保护，能够承受高达 ±350V 的共模电压瞬变和高达 ±500V 的差分电压。对于高压侧和低压侧电流或电压监视而言，LT1990 均为理想之选。

当采用单 5V 电源时，LT1990 具有一个 85V的可调输入范围、70dB (最小值) 的 CMRR 且吸收的电源电流小于 120µA。轨至轨输出实现了动态范围的较大化，对于低至 2.7V 的单电源来说，这一点尤其重要。

LT1990 的技术规格是针对单 3V、5V 和 ±15V 电源以及商业和工业温度范围而拟订的。LT1990 采用 8 引脚 SO 封装。

应用

电池单元电压监视
高电压电流检测
噪声环境中的信号采集
输入保护
故障保护前端
电平检测
隔离

LT1990的优势和特点：

引脚可选增益：1 或 10
高共模电压范围：
- 85V 窗口 (VS = 5V、0V)
- ±250V (VS = ±15V)
共模抑制比：70dB (最小值)
输入保护至 ±350V
增益误差：0.28% (最大值)
PSRR：82dB (最小值)
高输入阻抗：2MΩ (差分)，500kΩ (共模)
微功率：120µA (最大电源电流)
宽电源范围：2.7V 至 36V
-3dB 带宽：100kHz
轨至轨输出

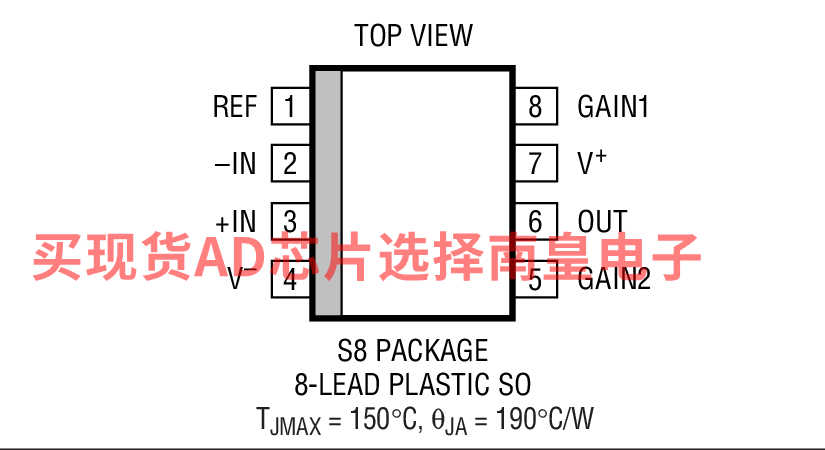

8 引脚 SO 封装

LT1990具体的完整产品型号参数及价格（美元）：

LT1990ACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.48（100-499个）；2.21（1000+个）

LT1990ACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.48（100-499个）；2.21（1000+个）

LT1990AHS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.64（1000+个）

LT1990AHS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.64（1000+个）

LT1990AIS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.94（100-499个）；2.64（1000+个）

LT1990AIS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.94（100-499个）；2.64（1000+个）

LT1990CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.76（100-499个）；1.55（1000+个）

LT1990CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.76（100-499个）；1.55（1000+个）

LT1990HS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.85（1000+个）

LT1990HS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；1.85（1000+个）

LT1990IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.07（100-499个）；1.85（1000+个）

LT1990IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.07（100-499个）；1.85（1000+个）

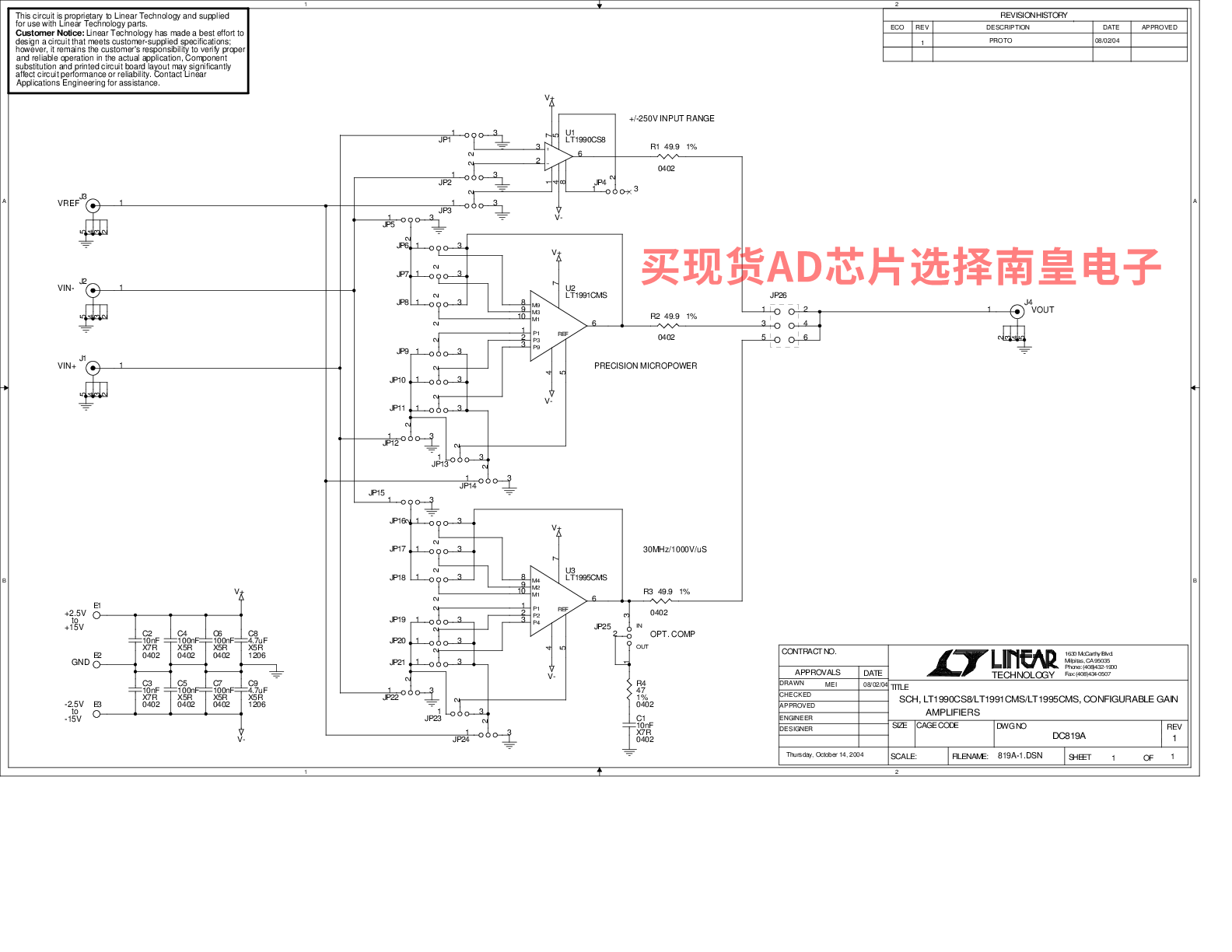

LT1990的评估套件：

DC819A：LT1990CS8/LT1991CMS/LT1995CMS | 可配置增益放大器，V+ = +2.5V 至 +15V，V– = –2.5V 至 –15V

DC819A 演示板，适用于：

LT1990 ±250V 输入范围 G = 1、10 微功率、差动放大器

LT1995 30MHz、1000V/µs 增益可选放大器

LT1991 精准、100µA 增益可选放大器

LT1990的电路图解：

LT1990的评估套件：
