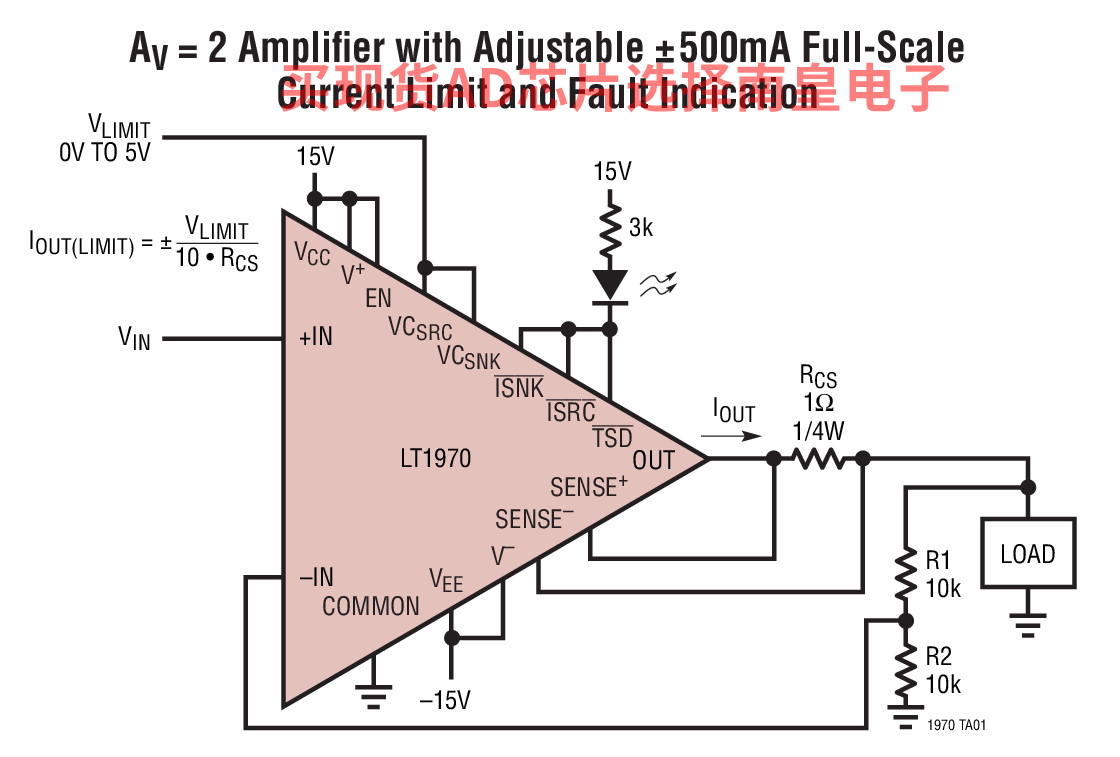

LT1970 是一个具有精准外部控制电流限值功能的 ±500mA 功率运算放大器。分离的控制电压能以 2% 的准确度来设置源电流和吸收电流限值检测门限。可通过增加外部功率晶体管来提升输出电流。

该电路可采用总电源电压为 5V 至 36V 的单电源或分离电源。在正常操作中，输入级电源和输出级电源是相连的 (VCC 至 V+ 和 VEE 至 V–)。为了降低功耗，可由独立和较低电压电源来给输出级 (V+，V–) 供电。该放大器的整体增益是稳定的，且具有 3.6MHz 增益带宽乘积和 1.6V/µs 转换速率。电流限值电路在 VCSRC 或 VCSNK 控制输入与放大器输出之间的 2MHz 响应工作。

开路集电极状态标志指示信号电流限值电路的启动，以及放大器的热停机。一个使能逻辑输入在被拉低时将放大器置于低功率、高阻抗输出状态。热停机和一个 ±800mA 固定电流限值能够在故障状态下对芯片起保护作用。

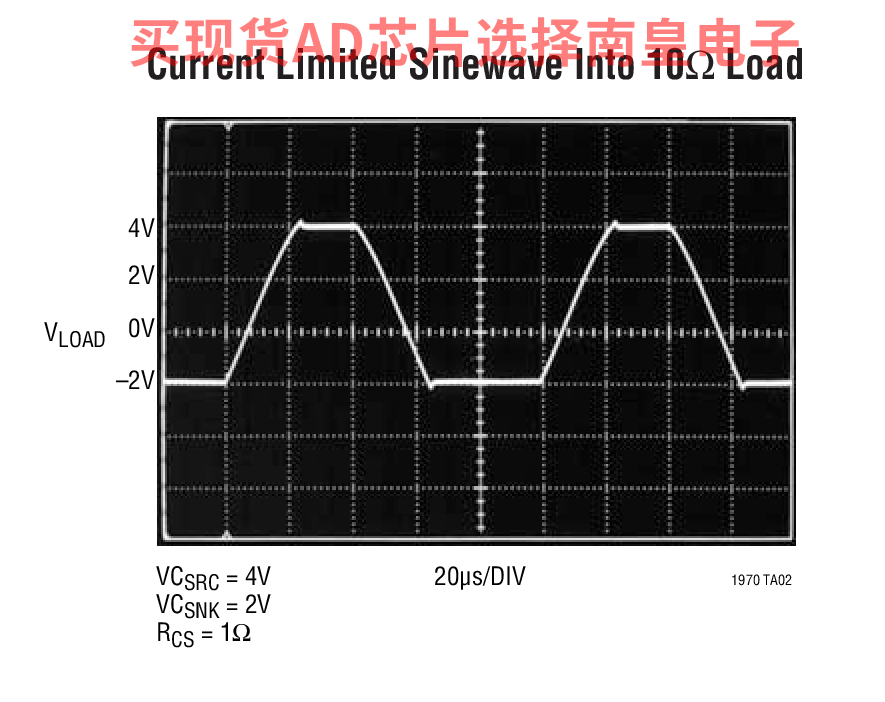

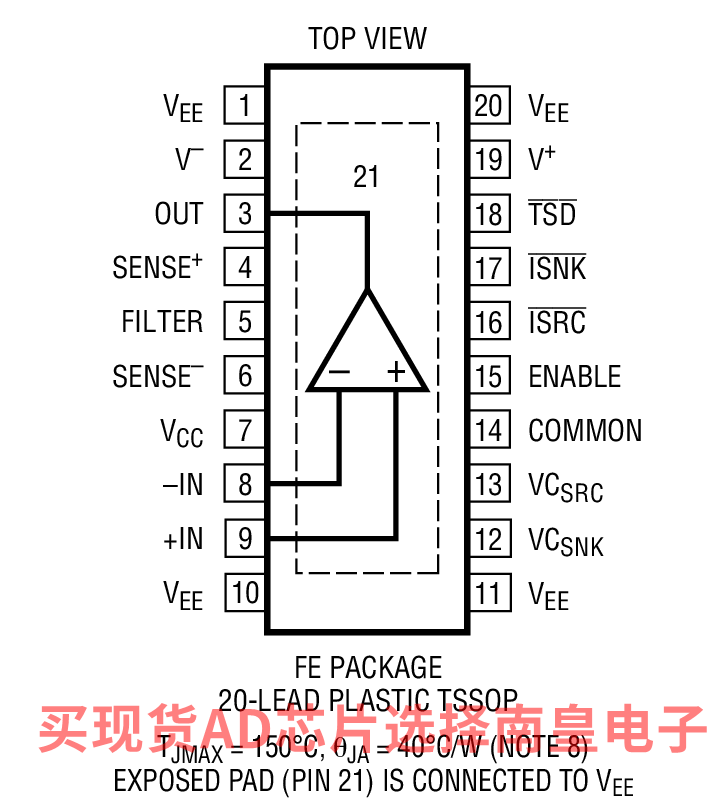

LT1970 采用 20 引线 TSSOP 封装，并具有一个用于加快散热的导热铜底板。

应用

• 自动测试设备
• 实验室电源
• 马达驱动器
• 热电冷却器驱动器



• ±500mA 最小输出电流
• 源电流和吸收电流限值的独立调整
• 2% 电流限值准确度
• 采用单个或分离工作电源
• 停机 / 使能控制输入
• 开路集电极状态标志：
  • 吸收电流限值
  • 源电流限值
  • 热停机
• 故障自动保险电流限值和热停机
• 1.6V/µs 转换速率
• 3.6MHz 增益带宽乘积
• 快速电流限值响应：2MHz 带宽
• 规定温度范围：–40°C 至 85°C
• 20 引线 TSSOP 封装



LT1970CFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：6.33（100-499个）；5.58（1000+个）

LT1970CFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.33（100-499个）；5.58（1000+个）

LT1970IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：7.26（100-499个）；6.4（1000+个）

LT1970IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.26（100-499个）；6.4（1000+个）
