- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：高速运算放大器（带宽 ≥ 50MHz）
- 功能描述：双通道、700MHz、200mA、可调电流运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1969 是受欢迎器件 LT1886 (一款具超群失真性能的 200mA 最小输出电流、双通道运放) 的可调电流版本。在那些需要极低的功耗、同时仍然能够提供足够线路终端的应用中，可调电流特性是非常理想的。
在标称电源电流条件下，该放大器可保持数值为 10 的稳定增益，并且能够容易地针对较低的增益进行补偿。LT1969 拥有平衡的高阻抗输入以及 4μA 最大输入偏置电流和 4mV 最大输入失调电压。单电源应用可以很容易地实现，并具有低于电流反馈放大器实施方案的总噪声。
输出采用 ±6V 电源把一个 25Ω 负载驱动至 ±4.3V。当采用 ±2.5V 电源时，在具有一个 100Ω 负载的情况下，输出的摆幅为 ±1.5V。这款放大器可在具有一个 1000pF 容性负载时保持稳定，从而使其适用于缓冲器和电缆驱动器应用。
LT1969 采用凌力尔特 (现隶属 ADI) 先进的低电压互补双极型工艺制造，并可提供耐热性能增强型 MS10 封装。
应用
- DSL 调制解调器
- xDSL PCI 板卡
- USB 调制解调器
- 线路驱动器
- 700MHz 增益带宽
- ±200mA 最小 IOUT
- 可调的静态电流

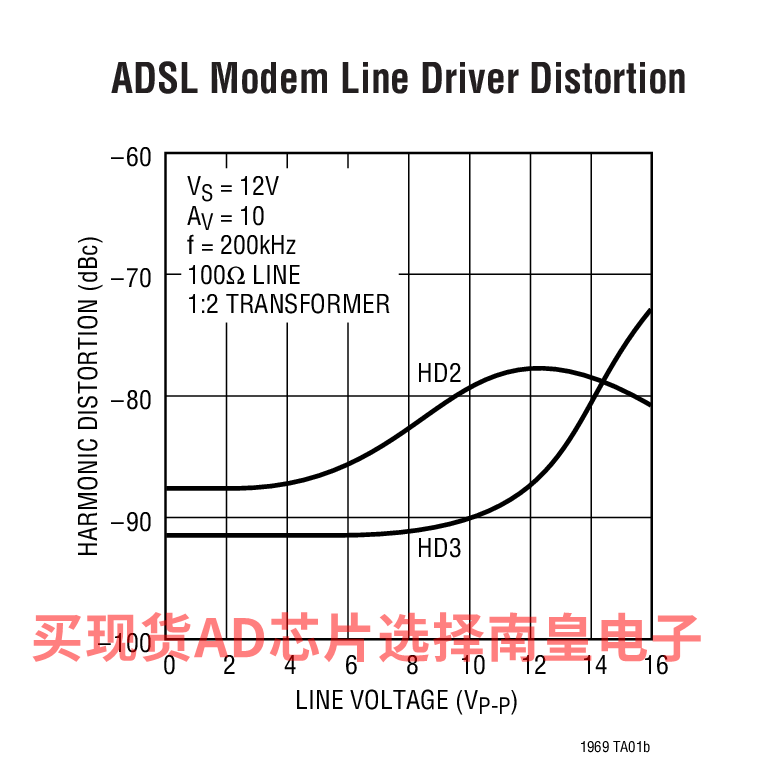

- 低失真：−72dBc，在 1MHz、4VP-P、25?、AV = 2
- 在 AV ≥ 10 的配置中保持稳定，对于 AV < 10 进行简单的补偿
- ±4.3V 最小输出摆幅，VS = ±6V，RL = 25?
- 可在采用 1000pF 容性负载时保持稳定
- 6nV/√Hz 输入噪声电压
- 2pA/√Hz 输入噪声电流
- 4mV 最大输入失调电压
- 4µA 最大输入偏置电流
- 400nA 最大输入失调电流
- ±4.5V 最小输入 CMR，VS = ±6V
- 规格在 ±6V、±2.5V
LT1969CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.35（100-499个）；3.01（1000+个）
LT1969CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.35（100-499个）；3.01（1000+个）
LT1969CMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.35（100-499个）；3.01（1000+个）
LT1969CMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.35（100-499个）；3.01（1000+个）
