LT1965 是一款低噪声、低压差线性稳压器。该器件可提供 1.1A 的输出电流和一个 310mV 的典型压差。工作静态电流为 500μA (可调版本)，并在停机模式中降至 1μA 以下。静态电流处于良好受控状态；与采用其他许多稳压器时不同，它在压降条件下并不上升。LT1965 稳压器具有非常低的输出噪声，因而非常适合于敏感的 RF 和 DSP 电源应用。

输出电压变化范围为 1.20V 至 19.5V。LT1965 稳压器可在采用低至 10μF 的输出电容器时实现稳定。内部保护电路包括反向电池保护、具折返保护功能的电流限制、热限制和反向电流保护。LT1965 系列可提供 1.5V、1.8V、2.5V 和 3.3V 的固定输出电，以及与 1.20V 基准电压用作一个可调器件。提供的封装型式包括 5 引脚 TO-220、5 引脚 DD-PAK 以及耐热增强型 8 引脚 MSOP 和扁平 (0.75mm) 8 引脚 3mm x 3mm DFN 封装。

• 逻辑电源
• 用于开关电源的后置稳压器
• 低噪声仪表

• 输出电流：1.1A

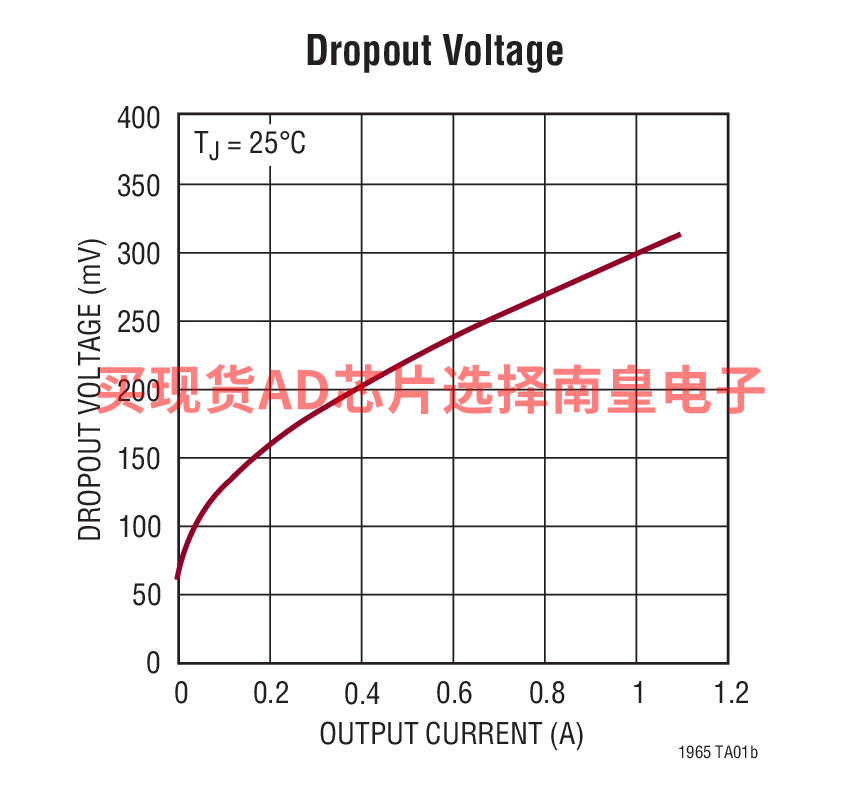

• 压差：310mV
• 低噪声：40μVRMS (10Hz 至 100kHz)
• 500μA 静态电流 (可调版本)
• 宽输入电压范围：1.8V 至 20V
• 无需保护二极管
• 压降条件下的受控静态电流
• 可调输出范围：1.20V 至 19.5V
• 固定输出电压：1.5V、1.8V、2.5V、3.3V
• 停机模式中的静态电流 <1μA
• 采用 10μF 输出电容器时可实现稳定
• 采用陶瓷电容器、钽电容器或铝电解电容器时可实现稳定
• 反向电池保护
• 无反向电流
• 具折返保护功能的电流限制
• 热限制

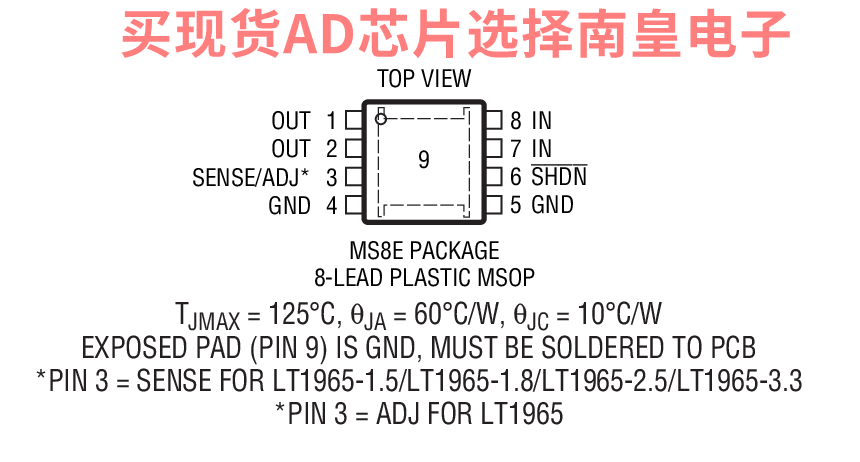

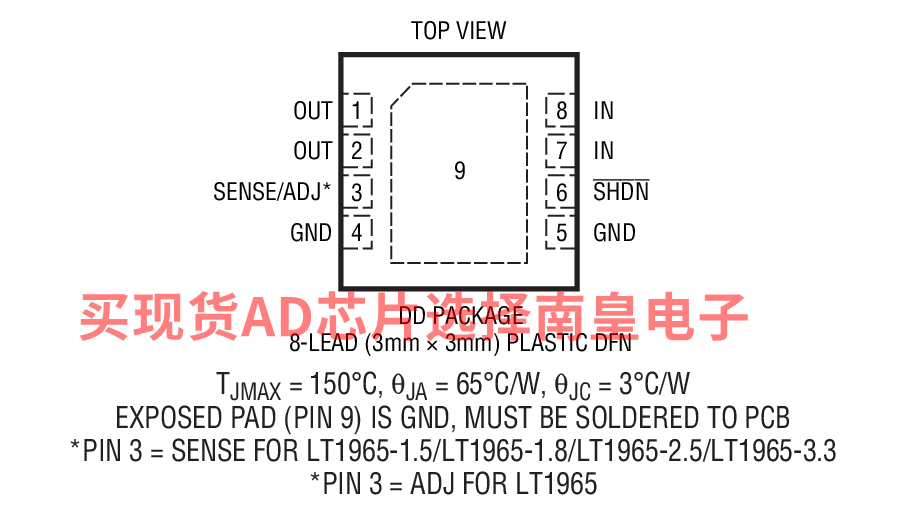

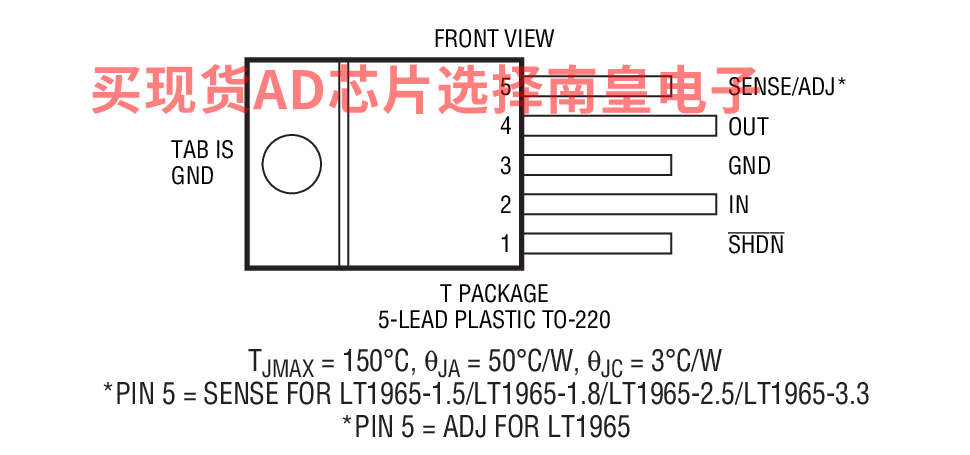

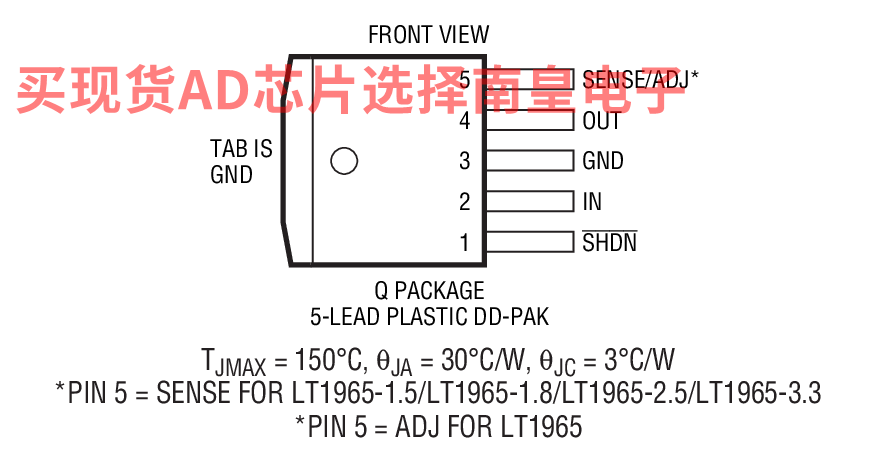

• 采用 5 引脚 TO-220、DD-PAK、耐热增强型 8 引脚 MSOP 和 8 引脚 3mm x 3mm DFN 封装

LT1965EDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD-1.5#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD-1.5#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD-1.8#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD-1.8#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD-2.5#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD-2.5#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD-3.3#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EDD-3.3#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.62（100-499个）；2.13（1000+个）

LT1965EMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E-1.5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E-1.5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E-1.8#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E-1.8#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E-2.5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E-2.5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E-3.3#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EMS8E-3.3#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LT1965EQ#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ-1.5#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ-1.5#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ-1.8#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ-1.8#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ-2.5#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ-2.5#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ-3.3#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965EQ-3.3#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.55（1000+个）

LT1965ET#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.42（1000+个）

LT1965ET-1.5#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.42（1000+个）

LT1965ET-1.8#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.42（1000+个）

LT1965ET-2.5#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.42（1000+个）

LT1965ET-3.3#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.94（100-499个）；2.42（1000+个）

LT1965HQ#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT1965HQ#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 150C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT1965HT#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.74（100-499个）；3.08（1000+个）

LT1965IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD-1.5#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD-1.5#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD-1.8#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD-1.8#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD-2.5#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD-2.5#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD-3.3#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IDD-3.3#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.44（1000+个）

LT1965IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E-1.5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E-1.5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E-1.8#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E-1.8#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E-2.5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E-2.5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E-3.3#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IMS8E-3.3#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.52（1000+个）

LT1965IQ#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ-1.5#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ-1.5#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ-1.8#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ-1.8#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ-2.5#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ-2.5#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ-3.3#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IQ-3.3#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT1965IT#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.38（100-499个）；2.78（1000+个）

LT1965IT-1.5#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.38（100-499个）；2.78（1000+个）

LT1965IT-1.8#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.38（100-499个）；2.78（1000+个）

LT1965IT-2.5#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.38（100-499个）；2.78（1000+个）

LT1965IT-3.3#31PBF，封装：5-Lead TO-220 (Flow 31)，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.98（100-499个）；3.28（1000+个）

LT1965IT-3.3#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.38（100-499个）；2.78（1000+个）

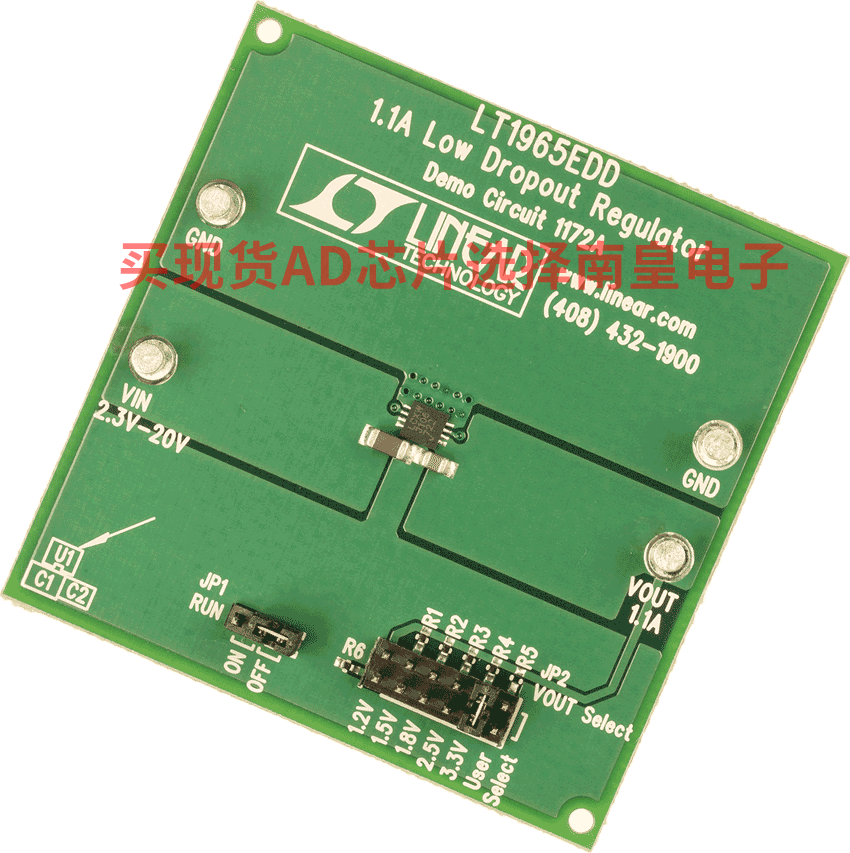

DC1172A：LT1965EDD Demo Board | Low Noise, Low Dropout Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V @ 1.1A

Demonstration circuit 1172A is a low dropout linear regulator featuring the LT1965 in the 3 × 3 DFN-8 package. The demo board has an input voltage range from 2.3V to 20V, and is capable of delivering up to 1.1A of output current. The output voltage is jumper-selectable and can be set to 1.2V, 1.5V, 1.8V, 2.5V, 3.3V or a user-determined value.
