LT1964 是一款微功率、低噪声、低压差负电压稳压器。该器件能够提供 200mA 的输出电流和一个 340mV 的压差电压。低静态电流 (工作时为 30μA，停机模式时则为 3μA) 使得 LT1964 成为电池供电型应用的绝佳选择。在压差条件下，静态电流处于良好受控状态。

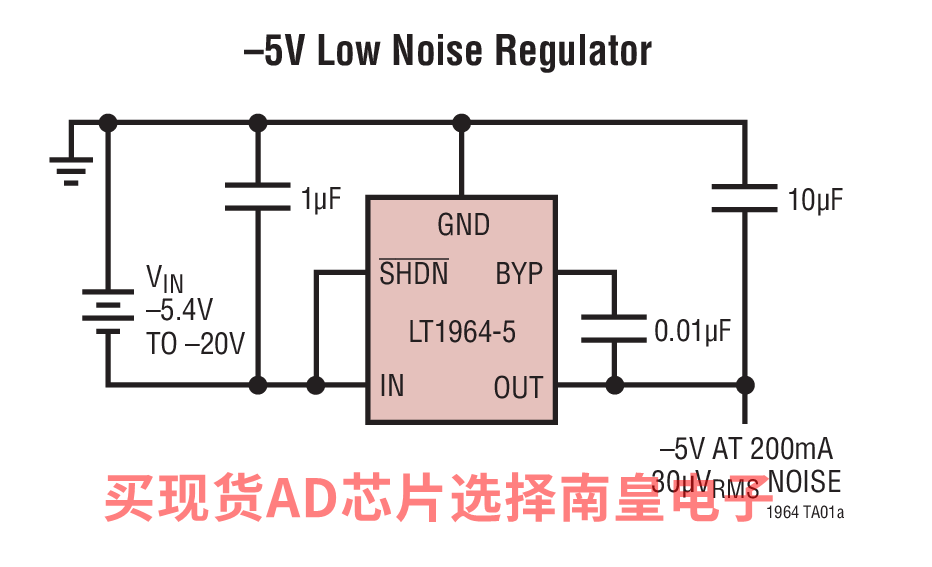

LT1964 的其他特点包括低输出噪声。在增设一个 0.01μF 外部旁路电容器的情况下，可把输出噪声降至 30μVRMS (在 10Hz 至 100kHz 的带宽内)。LT1964 能够在采用小电容器的情况下正常运作，并可在采用低至 1μF 的输出电容器时实现稳定。可以使用小的陶瓷电容器，而无需像其他常见稳压器那样需要增加 ESR。内部保护电路包括反向输出保护、电流限制和热限制。该器件可以提供一个 -5V 的固定输出电压，并可用作一款具一个 -1.22V 基准电压的可调型器件。LT1964 稳压器采用扁平 (高度仅 1mm) ThinSOT 和扁平 (高度仅 0.75mm) 8 引脚 3mm x 3mm DFN 封装。

Applications

• 电池供电型仪器
• 用于噪声敏感型仪表的低噪声稳压器
• LT1761 正电压 LDO 系列的配套负电压稳压器

• 低噪声：30μVRMS (10Hz 至 100kHz)
• 低静态电流：30μA
• 低压差电压：340mV
• 输出电流：200mA
• 固定输出电压：-5V
• 可调输出范围：-1.22V 至 -20V
• 正或负停机逻辑电路
• 停机模式时的静态电流为 3μA
• 采用 1μF 输出电容器时可稳定
• 采用铝电容器、钽电容器或陶瓷电容器时可稳定
• 具热限制功能

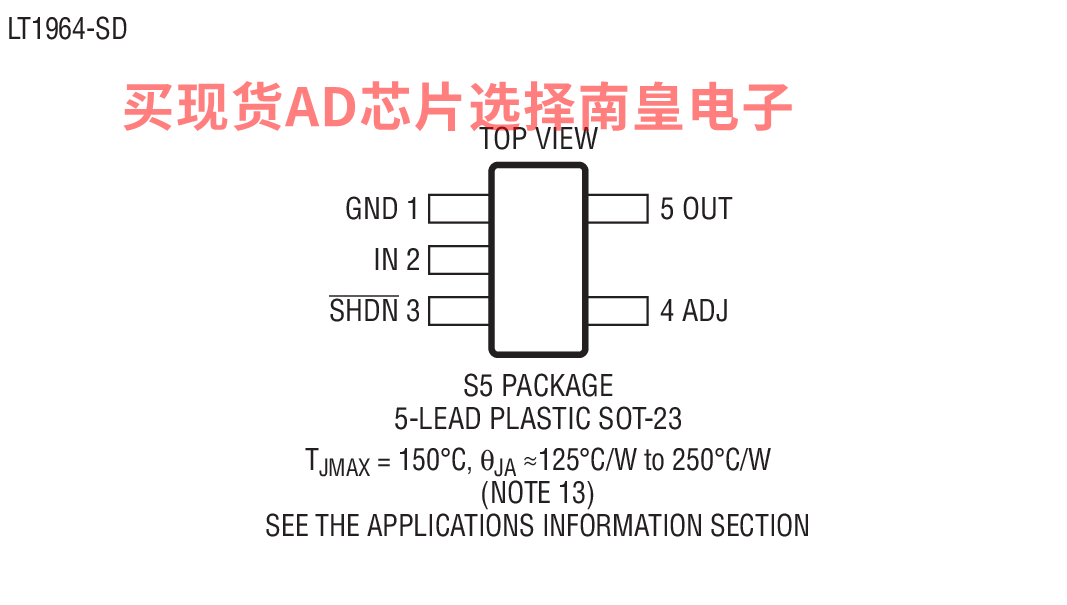

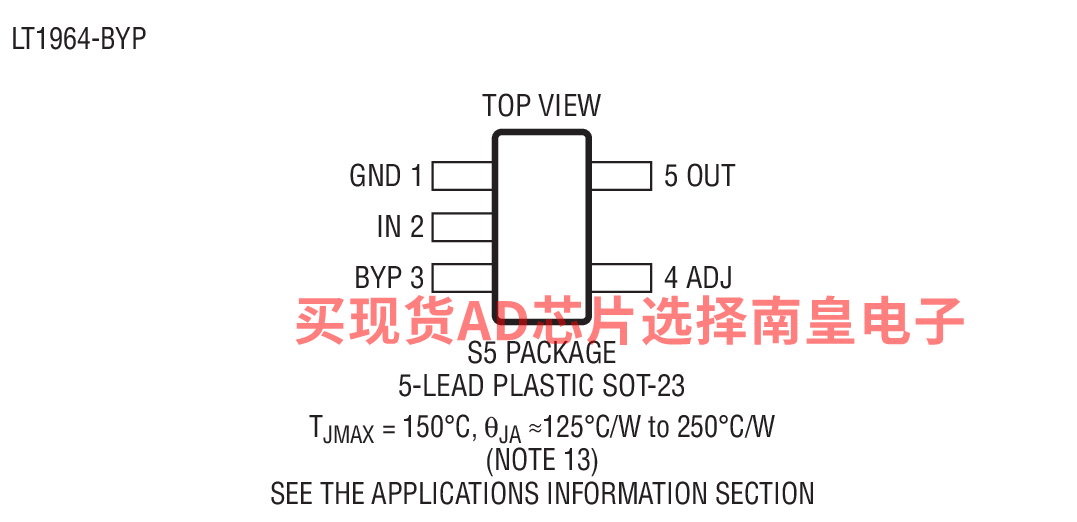

• 扁平 (高度仅 1mm) ThinSOT 和 8 引脚 3mm x 3mm DFN 封装

LT1964EDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.12（100-499个）；1.73（1000+个）

LT1964EDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.12（100-499个）；1.73（1000+个）

LT1964ES5-5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.61（1000+个）

LT1964ES5-5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.61（1000+个）

LT1964ES5-BYP#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.61（1000+个）

LT1964ES5-BYP#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.61（1000+个）

LT1964ES5-SD#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.61（1000+个）

LT1964ES5-SD#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.61（1000+个）

LT1964IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；1.98（1000+个）

LT1964IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；1.98（1000+个）

LT1964IS5-5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.84（1000+个）

LT1964IS5-5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.84（1000+个）

LT1964IS5-BYP#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.84（1000+个）

LT1964IS5-BYP#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.84（1000+个）

LT1964IS5-SD#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.84（1000+个）

LT1964IS5-SD#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.17（100-499个）；1.84（1000+个）

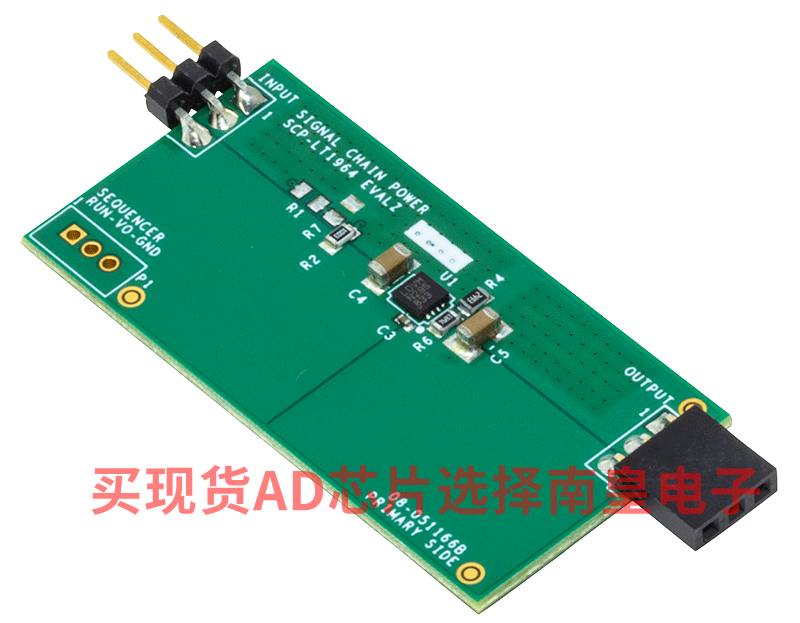

SCP-LT1964-EVALZ：LT1964 信号链评估板| 200mA 低噪声负 LDO

演示电路 SCP-LT1964-EVALZ 是 –20V，、200mA 低压降（LDO）调节器，旨在噪声敏感电路中进行低噪声工作。它易于配置用于较宽的输出范围，并具有高 PSRR，操作极为安静。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ SCP-OUTPUT-EVALZ SCP-1X5BKOUT-EVALZ SCP-THRUBRD-EVALZ SCP-FILTER-EVALZ SCP-1X2BKOUT-EVALZ SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT1964 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT1964 数据手册。

---

DC437A：LT1964ES56演示板 | 负电压低噪声LDO稳压器， -2.3V ≤ VIN ≤ -20V， VOUT = -1.22V/-5V (200mA)

演示电路DC437是一款低噪声负电压微功耗稳压器，采用LT1964提供小型5引脚SOT-23封装的低压差线性稳压器。DC437具有–2.3V至–20V的输入电压范围，能够提供高达200mA的输出电流。此演示板内置两个电路：一个使用LT1964ES5-BYP，其可旁路内部基准电压源以降低输出电压噪声，另一个使用具有关断特性的LT1964ES5-SD。输出电压通过跳线选择，可设置为-1.22V、-5V或用户确定值。
