LT1962 系列是微功率、低噪声、低压差稳压器。这些器件能提供 300mA 的输出电流和一个 270mV 的压差电压。它们专为在电池供电型系统中使用而设计，30μA 的低静态电流使其成为一种理想的选择。静态电流处于良好受控状态；与其他许多稳压器不同，此系列器件的静态电流在压差情况下不会增大。

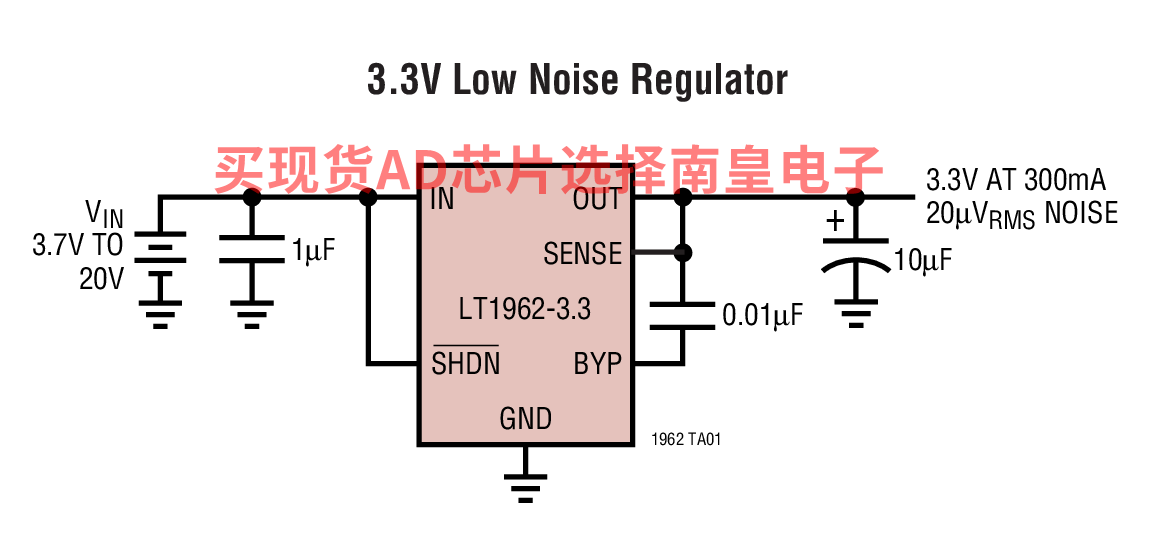

LT1962 稳压器的一个关键特点是低输出噪声。通过增设一个外部 0.01μF 旁路电容器，输出噪声在 10Hz 至 100kHz 带宽内降至 20μVRMS。LT1962 稳压器可在采用低至 3.3μF 输出电容器时保持稳定。可以使用小的陶瓷电容器，而不像其他稳压器那样需要串联电阻。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供 1.5V、1.8V、2.5V、3V、3.3V 和 5V 的固定输出电压，并可用作一款具 1.22V 基准电压的可调型器件。LT1962 稳压器采用 8 引脚 MSOP 封装。

Applications

• 蜂窝电话
• 电池供电型系统
• 对噪声敏感的仪表系统

• 低噪声：20μVRMS (10Hz 至 100kHz)
• 输出电流：300mA
• 低静态电流：30μA
• 宽输入电压范围：1.8V 至 20V

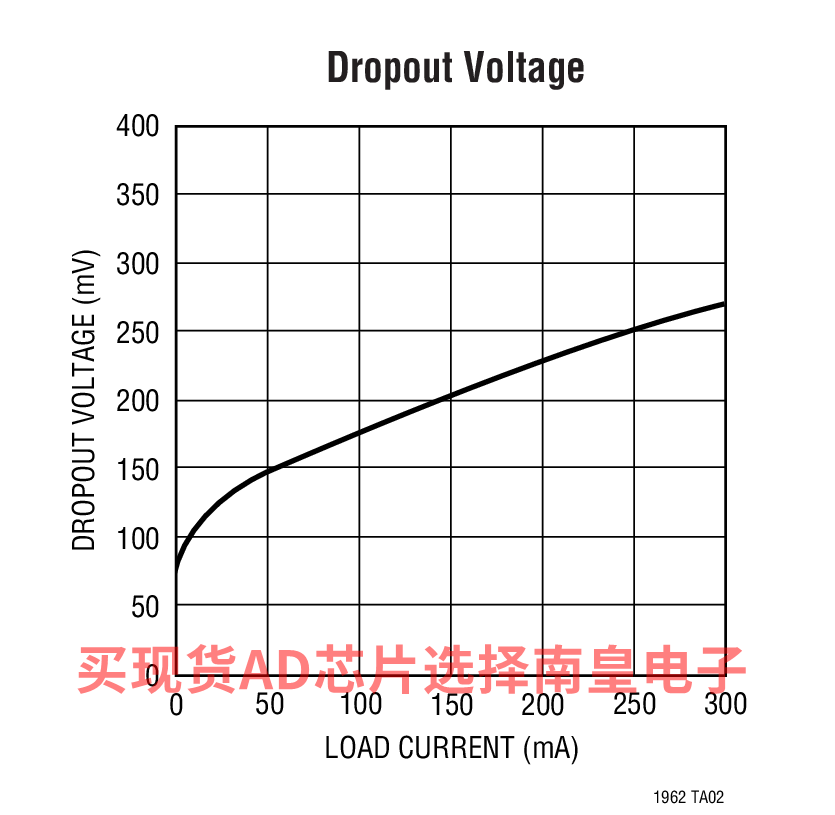

• 低压差电压：270mV
• 非常低的停机电流：< 1μA
• 无需保护二极管
• 固定输出电压：1.5V、1.8V、2.5V、3V、3.3V、5V
• 可调输出范围：1.22V 至 20V
• 可在采用 3.3μF 输出电容器时保持稳定
• 可在采用铝电容器、钽电容器或陶瓷电容器时保持稳定
• 反向电池保护
• 无反向电流
• 过流和过热保护
• 8 引脚 MSOP 封装

LT1962EMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-1.5#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-1.5#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-1.8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-1.8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-2.5#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-2.5#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-3#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-3#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-3.3#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-3.3#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-5#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962EMS8-5#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.97（1000+个）

LT1962IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.25（1000+个）

LT1962IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.77（100-499个）；2.25（1000+个）

SCP-LT1962-EVALZ：LT1962 信号链评估板| 300mA 低噪声正 LDO

演示电路 SCP-LT1962-EVALZ 是 20V、300mA 低压降（LDO）调节器，旨在噪声敏感电路中进行低噪声工作。它易于配置用于较宽的输出范围，并具有高 PSRR，操作极为安静。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ SCP-OUTPUT-EVALZ SCP-1X5BKOUT-EVALZ SCP-THRUBRD-EVALZ SCP-FILTER-EVALZ SCP-1X2BKOUT-EVALZ SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT1962 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT1962 数据手册。

---

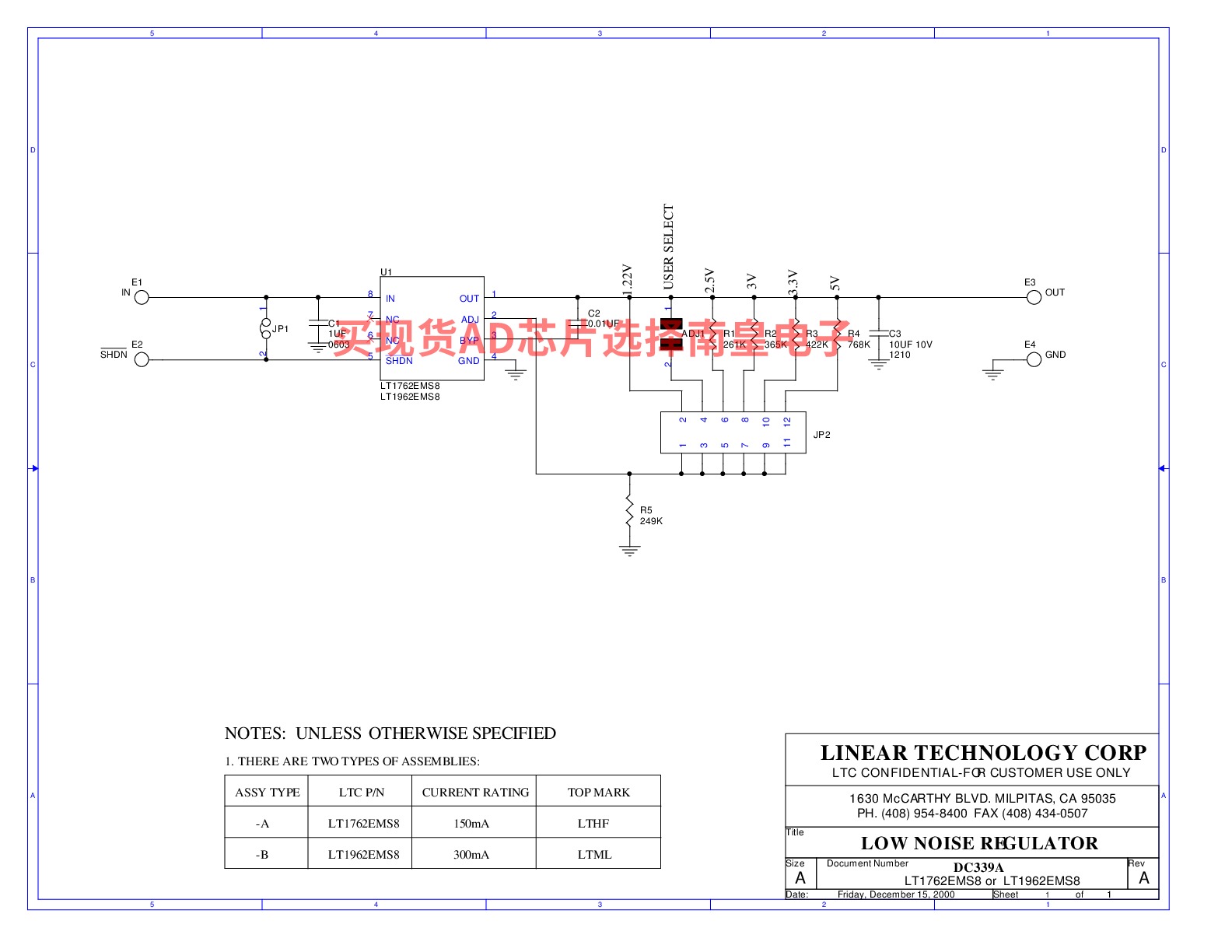

DC339A-B：LT1962EMS8 Demo Board | Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, VOUT = 1.22/2.5/3.0/3.3/5VOUT@ 300mA

Demonstration circuit DC339-B is a low noise micropower voltage regulator using the 300mA output current LT1962 linear regulator in an 8-lead MSOP package. The demo board has an input voltage range from 2.3V to 20V and a jumper-selectable output votlage that can be set to 1.22V, 2.5V, 3.0V, 3.3V, 5V or a user-defined value. The LT1962's low 20µVRMS (10Hz to 100kHz bandwidth) output noise and low 30µA quiescent current make the device ideal for voltage-controlled oscillators, RF power supplies and local regulators in larger systems.
