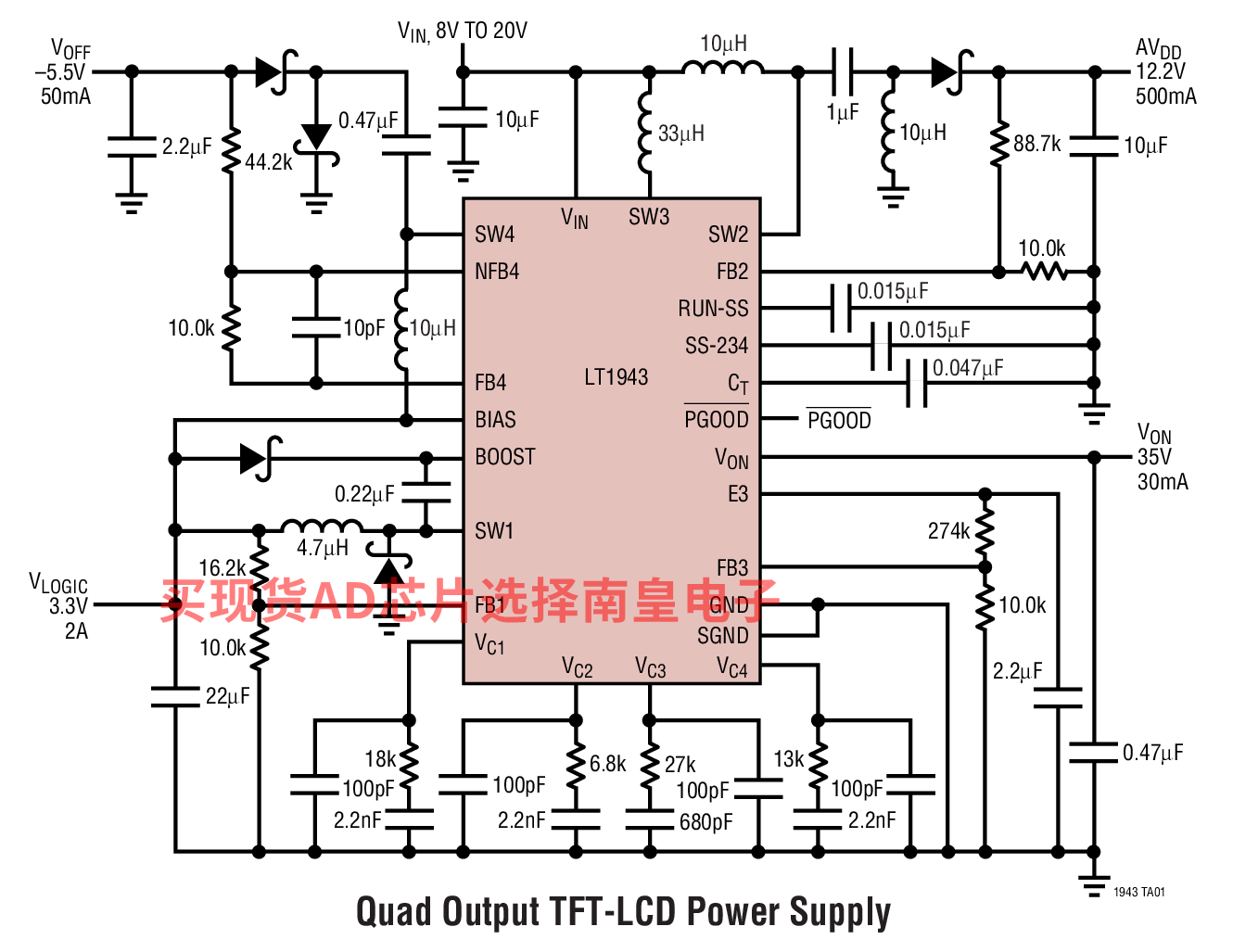

LT1943 四路输出可调型开关稳压器可为大型 TFT LCD 屏供电。这款采用外形扁平的 28 引脚耐热性能增强型 TSSOP 封装的器件能够产生一个 3.3V 或 5V 逻辑电源以及 TFT LCD 屏所需的三路输出电源。一个降压型稳压器在 4.5V 至 22V 的输入范围内工作，其可提供一个低电压输出 VLOGIC 和高达 2A 电流。一个高功率升压型转换器、一个较低功率升压型转换器和一个负输出转换器提供了 LCD 屏所需的三个独立的输出电压 AVDD、VON 和 VOFF。一个高压侧 PNP 提供 VON 信号的延迟接通，并能处理高达 30mA 电流。如果四个输出中的任何一个低于编程电压达 10% 以上，则保护电路将确保 VON 被停用。

所有的开关电源均被同步至一个内部 1.2MHz 时钟，因而允许全部采用外形扁平的电感器和陶瓷电容器。一种电流模式架构可提供卓越的瞬态响应。为获得较佳的灵活性，所有的输出都是可调的。在所有四个通道中均纳入了软启动功能。一个 PGOOD 引脚能够驱动一个任选的 PMOS 传输器件，以为 AVDD 输出提供输出断接。

• 大型 TFT-LCD 桌面监视器
• 平板电视



• 4 个集成的开关：2.4A 降压、2.6A 升压、0.35A 升压、0.35A 负输出转换器 (有保证的最小电流限值)
• 固定频率、低噪声输出

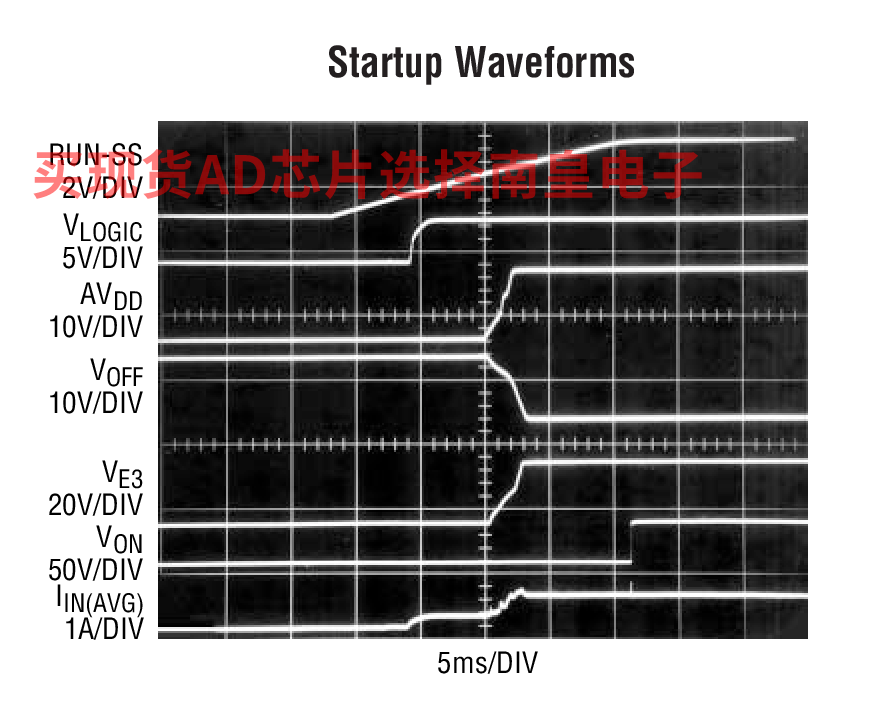

• 针对所有输出的软启动
• 可在外部设置的 VON 延迟
• 用于 VON 输出的集成化肖特基二极管
• PGOOD 引脚用于提供 AVDD 输出断接
• 4.5V 至 22V 输入电压范围
• PanelProtectTM 电路在遭遇故障时立即停用 VON
• 采用耐热性能增强型 28 引脚 TSSOP 封装



LT1943EFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.36（1000+个）

LT1943EFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.36（1000+个）

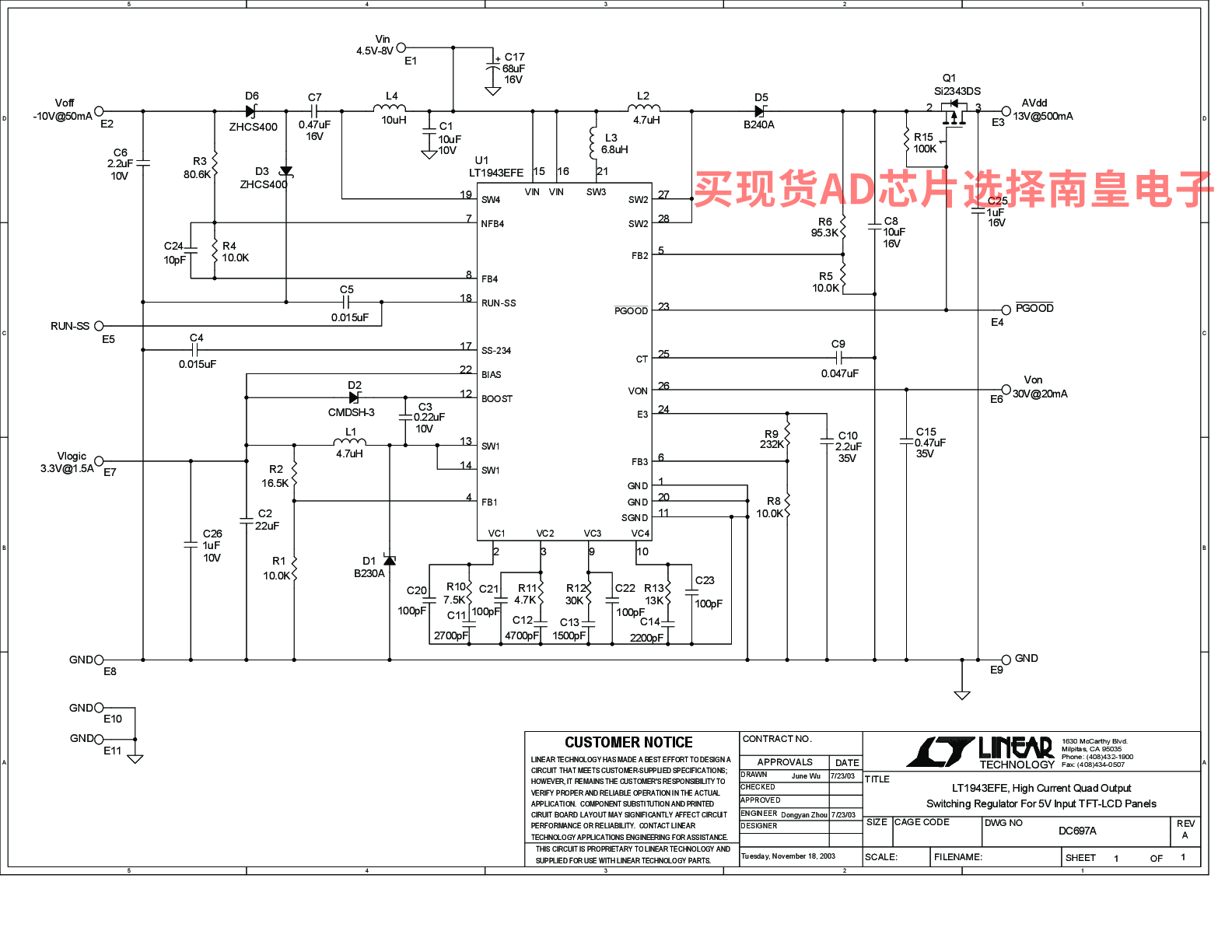

DC697A：LT1943EFE | 用于TFT-LCD面板的4路输出开关稳压器， VIN = 4.5V - 8V， VOUT = 3.3V @ 1.5A, 13V (500mA)， 30V (20mA)， -10V (500mA)

DC697A：LT1943用于TFT LCD面板的高电流四通道输出稳压器演示板。

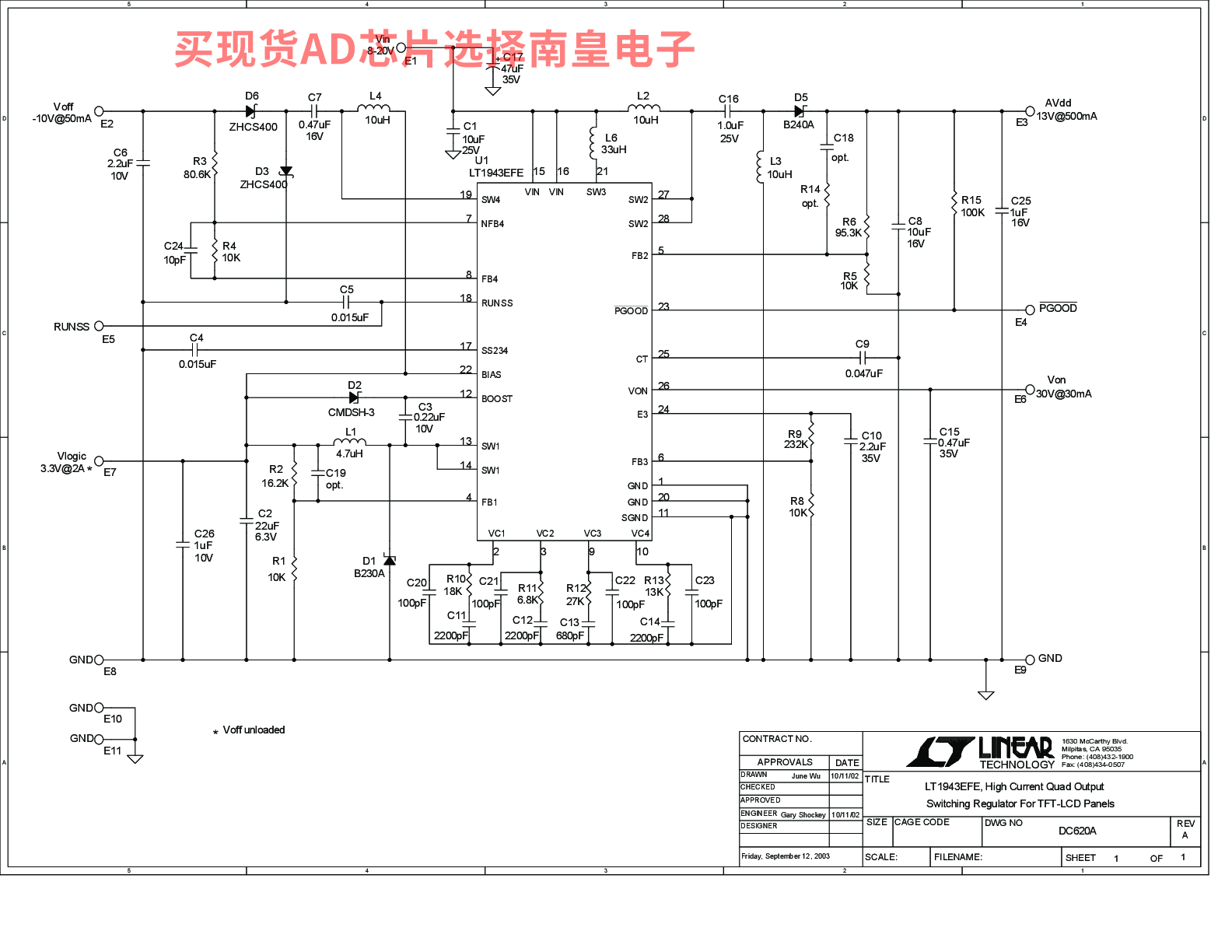

DC620A：LT1943EFE | 用于TFT-LCD面板的4路输出开关稳压器， VIN = 至20V， VOUT = 3.3V ，13V (500mA)，30V (30mA)，–10V (50mA)

DC620A：LT1943用于TFT LCD面板的高电流四通道输出稳压器演示板。
