LT1920（可利用单个电阻器来设置增益的精准型仪表放大器）-AD代理

LT1920的基本参数

制造厂商：AD
产品类别：仪表放大器
技术类目：仪表放大器
功能描述：可利用单个电阻器来设置增益的精准型仪表放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1920的产品详情：

LT1920 是一款低功率的精准型仪表放大器，其仅需一个外部电阻器便能设定 1 至 10,000 的增益。7.5nV/√Hz (在 1kHz) 的低电压噪声并未因为低功耗 (对于 ±2.3V 至 ±15V 电源，典型消耗电流为 0.9mA) 而打任何折扣。

即使对于低至 2k (以前的单片式仪表放大器出于其非线性规格指标的原因而采用 10k) 的负载电阻器，该器件的高准确度 (30ppm 的最大非线性度，0.3% 的最大增益误差 [G = 10] ) 也不会下降。LT1920 经过激光修整，以实现非常低的输入失调电压 (最大值为 125μV)、漂移 (1μV/°C)、高 CMRR (75dB，G = 1) 和 PSRR (80dB，G = 1)。最大值为 2nA 的低输入偏置电流通过运用超 β 加工工艺得以实现。输出能够在任何增益配置中处理高达 1000pF 的容性负载，同时对输入提供了高至 13kV (人体模型) 的 ESD 防护等级。采用两个5k 外部电阻器的 LT1920 符合 IEC 1000-4-2 Level 4 规范要求。

采用 8 引脚 PDIP 和 SO 封装的 LT1920 是 AD620 的一款引脚对引脚和规格对规格改进型替代产品。LT1920 是适合精准仪表放大器应用且具有成本效益的解决方案。如果需要更好的保证性能，请参见 LT1167 的相关信息。

应用

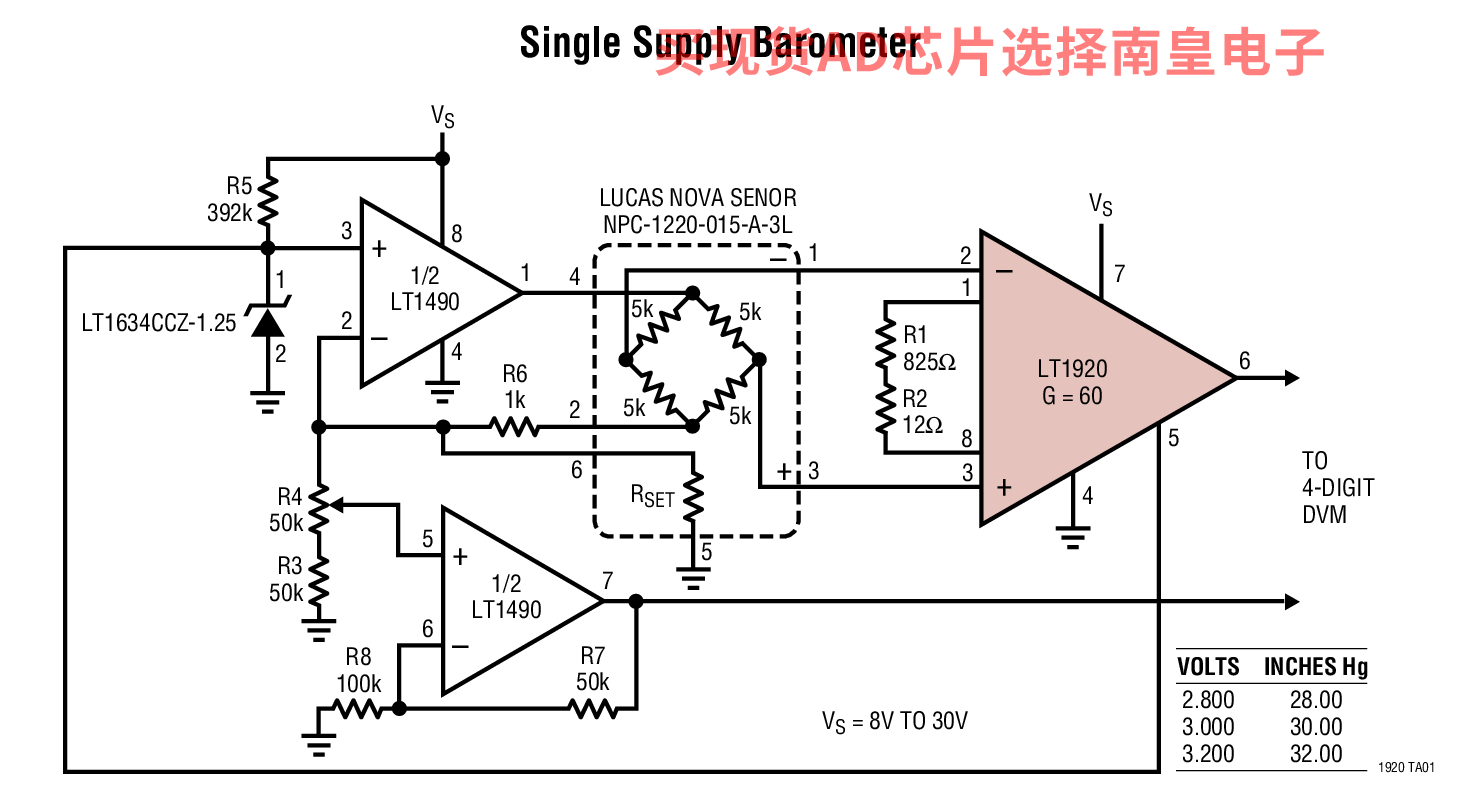

桥式放大器
应变仪放大器
热电偶放大器
差分至单端转换器
医疗仪表

LT1920的优势和特点：

单个增益设定电阻器：G = 1 至 10,000
增益误差：G = 10，0.3% (最大值)
增益非线性度：G = 10，30ppm (最大值)
输入失调电压：G = 10，225μV (最大值)
输入失调电压漂移：1μV/°C (最大值)
输入偏置电流：2nA (最大值)
在 G = 1 时的 PSRR：80dB (最小值)
在 G = 1 时的 CMRR：75dB (最小值)
电源电流：1.3mA (最大值)
宽电源范围：±2.3V 至 ±18V
1kHz 电压噪声：7.5nV/√Hz
0.1Hz 至 10Hz 噪声：0.28μVP-P
采用 8 引脚 PDIP 封装和 SO 封装
采用两个 5k 外部电阻器可满足 IEC 1000-4-2 Level 4 ESD 测试的要求

LT1920具体的完整产品型号参数及价格（美元）：

LT1920CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.74（100-499个）；3.51（1000+个）

LT1920CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.58（1000+个）

LT1920CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.58（1000+个）

LT1920IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.03（100-499个）；3.74（1000+个）

LT1920IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.14（100-499个）；3.81（1000+个）

LT1920IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.14（100-499个）；3.81（1000+个）

LT1920的评估套件：
