LT1819的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高速运算放大器（带宽 ≥ 50MHz）
功能描述：400MHz、2500V/μs、9mA 双通道运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1819的产品详情：

LT1818/LT1819 是单通道/双通道、宽带宽、高转换速率、低噪声和低失真运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的器件，LT1818/LT1819 是为实现更宽的带宽和转换速率、低得多的输入失调电压、和较低的噪声及失真而设计。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的出色转换特性。

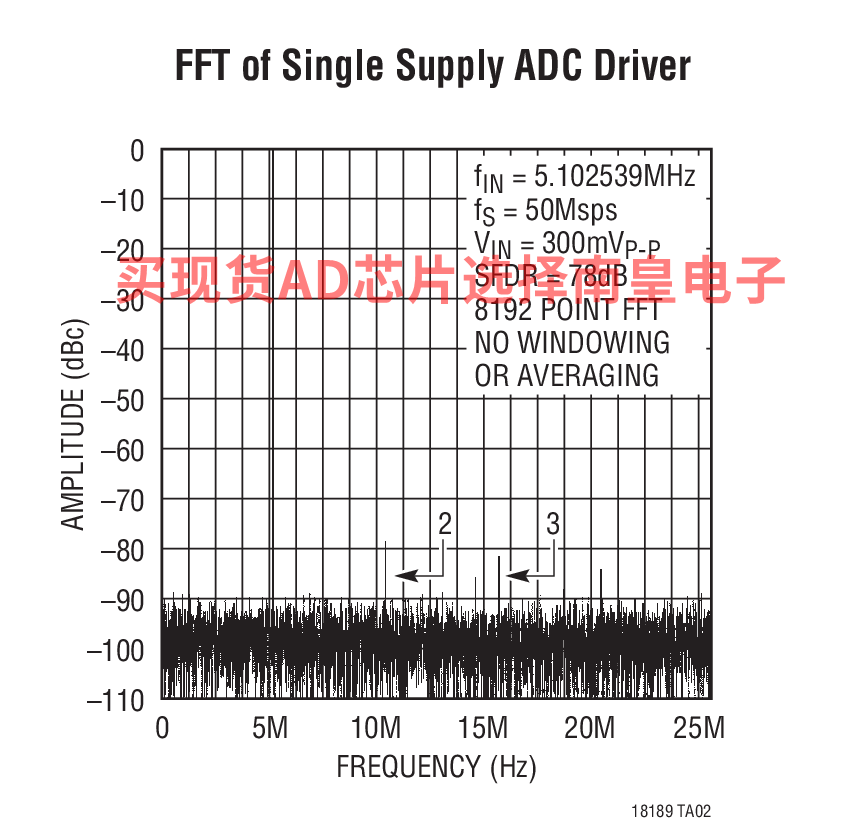

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V 以及一个 100Ω 负载连接至 2.5V)。当采用一个 20pF 容性负载时，放大器可实现稳定的单位增益，而无需使用一个串联电阻器。对于一个 2VP-P 输出和数值为 2 的增益时，谐波失真在高达 5MHz 的频率条件下为 –85dBc。

LT1818/LT1819 的制造运用了凌力尔特先进的低电压互补双极型工艺。LT1818 (单通道运放) 采用 TSOT-23 和 SO-8 封装；LT1819 (双通道运放) 采用 MSOP-8 和 SO-8 封装。

应用

宽带放大器
缓冲器
有源滤波器
视频和 RF 放大
通信接收器
电缆驱动器

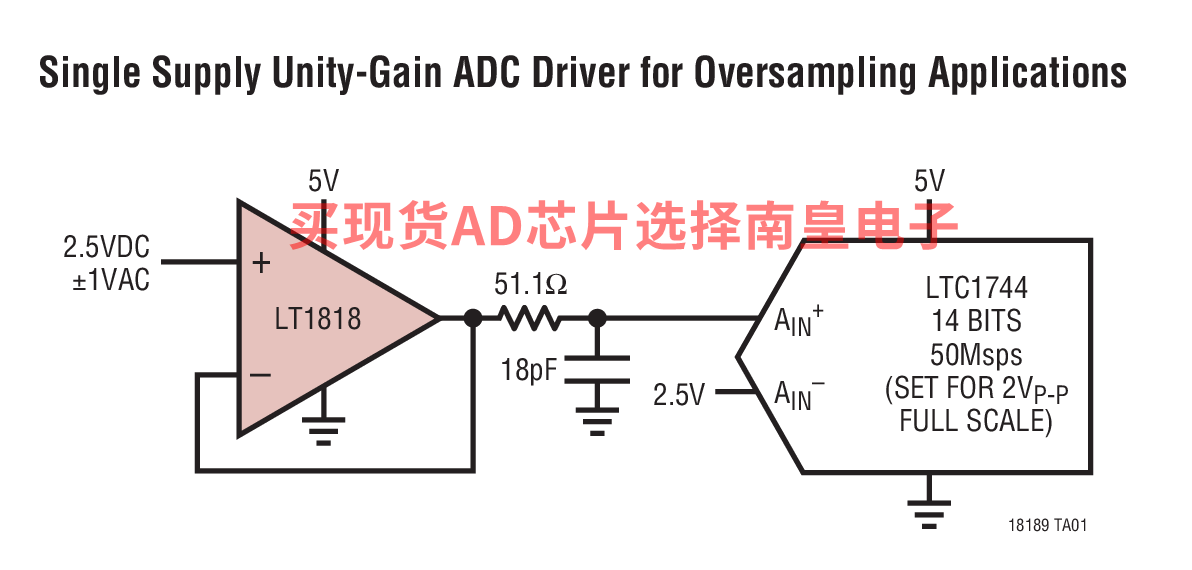

数据采集系统

LT1819的优势和特点：

400MHz 增益带宽乘积
2500V/μs 转换速率
–85dBc 失真 (在 5MHz)
每个放大器的电源电流为 9mA
6nV/√Hz 输入噪声电压
稳定的单位增益
1.5mV 最大输入失调电压
8μA 最大输入偏置电流
800nA 最大输入失调电流
40mA 最小输出电流，VOUT = ±3V
±3.5V 最小输入 CMR，VS = ±5V
技术规格针对 ±5V、单 5V 电源而拟订
工作温度范围：–40ºC 至 85ºC
扁平 (高度仅 1mm) TSOT-23 (ThinSOT) 封装

LT1819具体的完整产品型号参数及价格（美元）：

LT1819CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT1819CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT1819CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT1819CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.18（100-499个）；1.83（1000+个）

LT1819IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.18（1000+个）

LT1819IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.18（1000+个）

LT1819IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.18（1000+个）

LT1819IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.18（1000+个）
