LT1816的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高速运算放大器（带宽 ≥ 50MHz）
功能描述：具可编程电源电流的双通道、220MHz、1500V/μs 运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1816的产品详情：

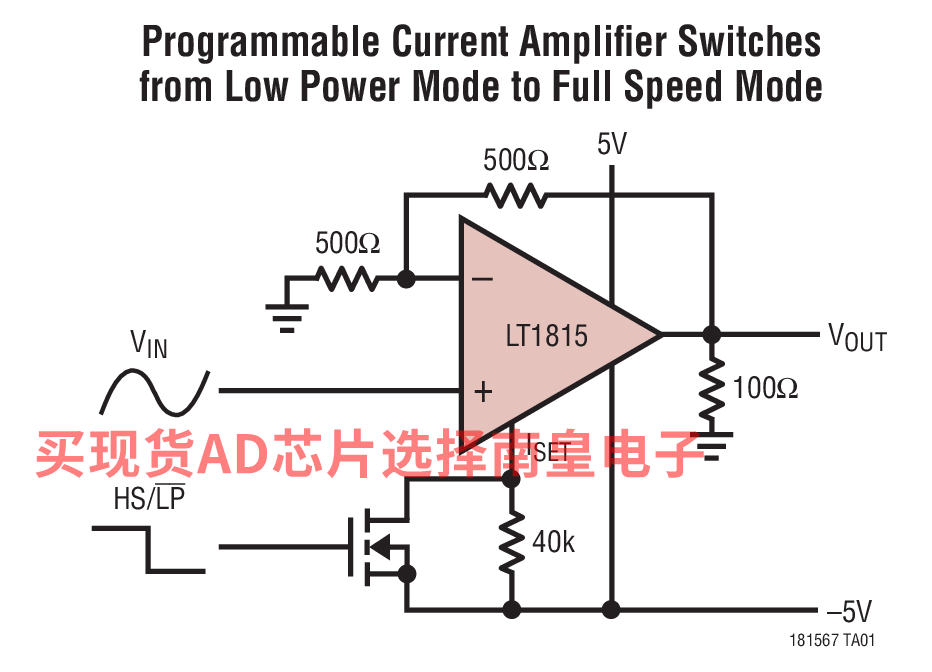

LT1815/LT1816/LT1817 是低功率、高速度、非常高转换速率的运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的其他器件，LT1815/LT1816/LT1817 具有更高的带宽和转换速率、低得多的输入失调电压、以及较低的噪声和失真。通过在减低的电源电流和速度条件下运作，一种可编程电流选项 (LT1815 和 LT1816A) 提供了节能效果和灵活性。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的转换特性。

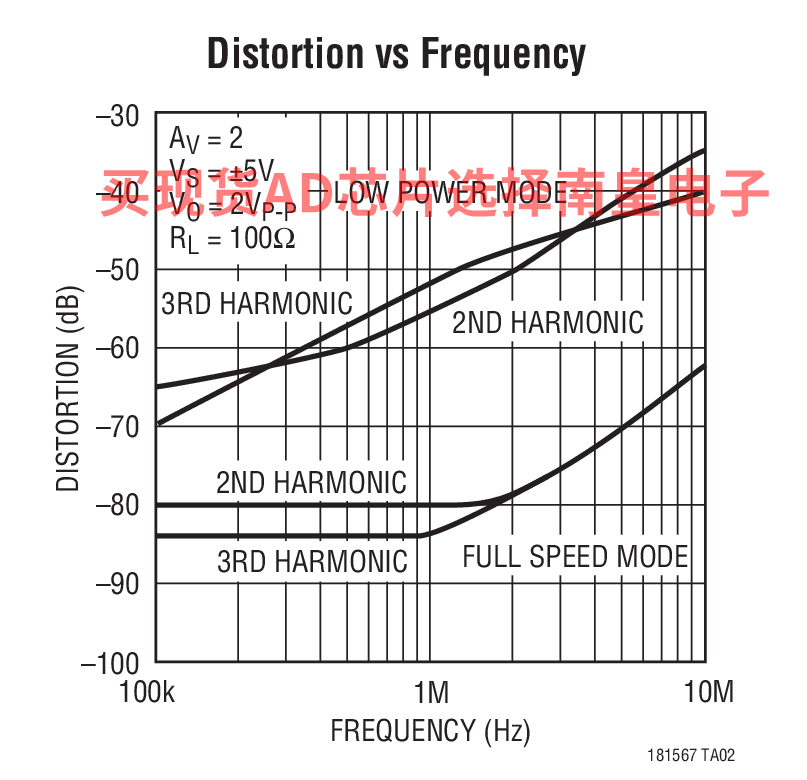

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V (把一个 100Ω 负载连接至 2.5V 的情况下)。当采用一个 5MHz、2VP-P 输出以数值为 -1 的增益来驱动一个 100Ω 负载时，谐波失真为 -70dB。

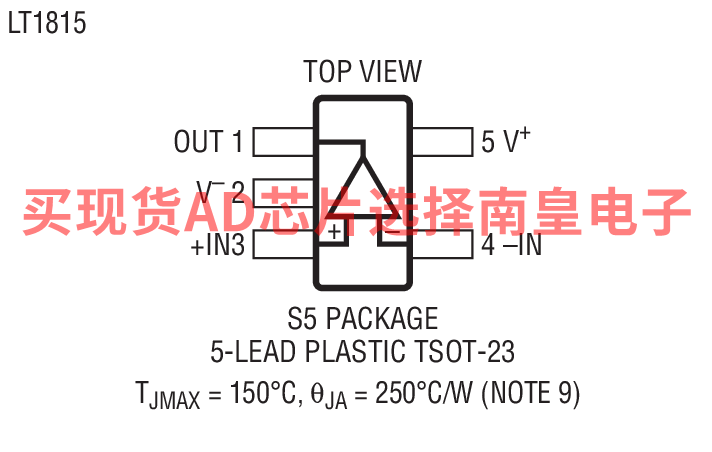

LT1815/LT1816/LT1817运用了凌力尔特先进的低电压互补双极型工艺而制造，并可提供 TSOT-23、SO、MSOP、SSOP 和无引线 DFN 等多种封装。

应用

宽带放大器
缓冲器
有源滤波器
视频和 RF 放大
通信接收器
电缆驱动器
数据采集系统

LT1816的优势和特点：

220MHz 增益带宽乘积
1500V/μs 转换速率
每个放大器的电源电流为 6.5mA
可编程电流选项
6nV/√Hz 输入噪声电压
稳定的单位增益
1.5mV 最大输入失调电压
8μA 最大输入偏置电流
800nA 最大输入失调电流
50mA 最小输出电流，VOUT = ±3V
±3.5V 最小输入 CMR，VS = ±5V
技术规格针对 ±5V、单 5V 电源而拟订
工作温度范围：-40ºC 至 85ºC
节省空间的 MSOP 和 SSOP 封装
扁平 (高度仅 1mm) SOT-23 (ThinSOT) 封装和无引线 DFN 封装

LT1816具体的完整产品型号参数及价格（美元）：

LT1816ACMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT1816ACMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT1816AIMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.43（1000+个）

LT1816AIMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）；2.43（1000+个）

LT1816CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.05（100-499个）；1.72（1000+个）

LT1816CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.05（100-499个）；1.72（1000+个）

LT1816CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.05（100-499个）；1.72（1000+个）

LT1816CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.05（100-499个）；1.72（1000+个）

LT1816CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.05（100-499个）；1.72（1000+个）

LT1816CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.05（100-499个）；1.72（1000+个）

LT1816IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT1816IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT1816IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT1816IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT1816IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT1816IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.43（100-499个）；2.05（1000+个）
