LT1814的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高速运算放大器（带宽 ≥ 50MHz）
功能描述：四通道、3mA、100MHz、750V/μs 运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1814的产品详情：

LT1813 / LT1814 是双通道和四通道低功率、高速度、非常高转换速率运算放大器，拥有卓越的 DC 性能。与具有相似带宽的其他器件相比，LT1813 / LT1814 具有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。电路拓扑是一个具有电流反馈放大器之转换特性的电压反馈放大器。

输出采用 ±5V 电源把一个 100Ω 负载驱动至 ±3.5V。当采用单 5V 电源时，在把一个 100Ω 负载连接至 2.5V 的情况下，输出的摆幅为 1.1V 至 3.9V。当采用一个 1000pF 容性负载时，这两款放大器可保持稳定，从而使其适用于缓冲器和电缆驱动器应用。

LT1813 / LT1814 采用凌力尔特 (现隶属 ADI) 先进的低电压互补双极型工艺制造。LT1813 双通道运放采用 8 引脚 MSOP 封装、SO 封装和外形扁平 (仅高 0.8mm) 的 3mm x 3mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1814 采用 14 引脚 SO 封装和 16 引脚 SSOP 封装。另外，还可提供一款单通道器件版本 LT1812 (见单独的产品手册)。

应用

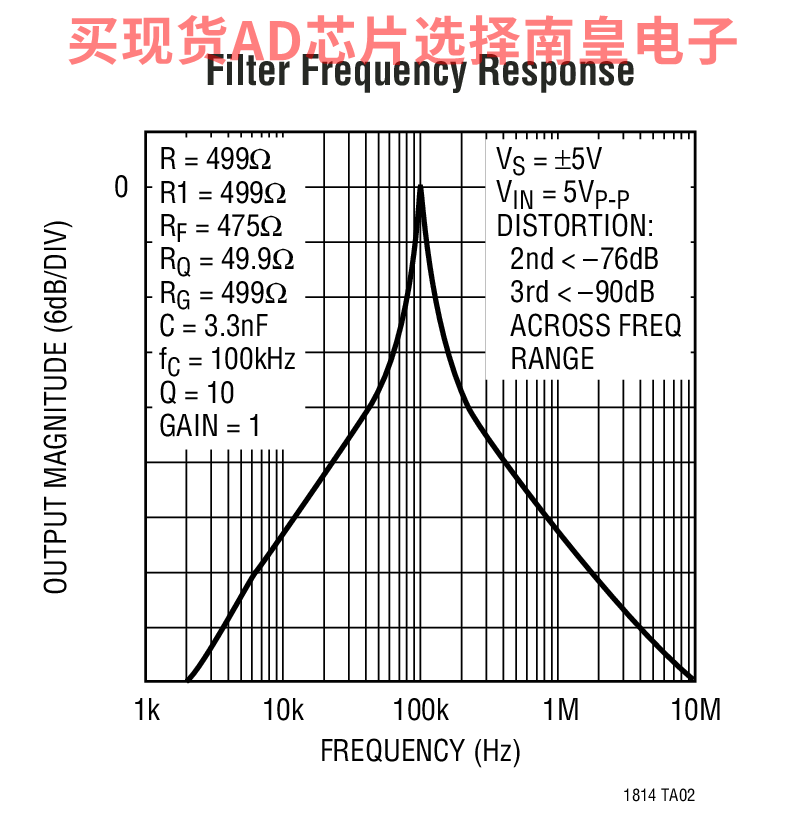

有源滤波器
宽带放大器
缓冲器
视频放大
通信接收机
电缆驱动器
数据采集系统

LT1814的优势和特点：

100MHz 增益带宽积
750V/μs 转换速率
每个放大器的最大电源电流为 3.6mA
纤巧型 3mm x 3mm x 0.8mm DFN 封装
8nV/√Hz输入噪声电压
稳定的单位增益
1.5mV 最大输入失调电压
4μA 最大输入偏置电流
400nA 最大输入失调电流
40mA 最小输出电流，VOUT = ±3V
±3.5V 最小输入 CMR，VS = ±5V
30ns 稳定时间至 0.1%，5V 阶跃
规格在 ±5V、单 5V 电源
工作温度范围：–40°C 至 85°C

LT1814具体的完整产品型号参数及价格（美元）：

LT1814CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LT1814CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LT1814CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LT1814CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LT1814IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LT1814IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LT1814IS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）

LT1814IS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.14（100-499个）；2.64（1000+个）
