LT1813 / LT1814 是双通道和四通道低功率、高速度、非常高转换速率运算放大器，拥有卓越的 DC 性能。与具有相似带宽的其他器件相比，LT1813 / LT1814 具有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。电路拓扑是一个具有电流反馈放大器之转换特性的电压反馈放大器。

输出采用 ±5V 电源把一个 100Ω 负载驱动至 ±3.5V。当采用单 5V 电源时，在把一个 100Ω 负载连接至 2.5V 的情况下，输出的摆幅为 1.1V 至 3.9V。当采用一个 1000pF 容性负载时，这两款放大器可保持稳定，从而使其适用于缓冲器和电缆驱动器应用。

LT1813 / LT1814 采用凌力尔特 (现隶属 ADI) 先进的低电压互补双极型工艺制造。LT1813 双通道运放采用 8 引脚 MSOP 封装、SO 封装和外形扁平 (仅高 0.8mm) 的 3mm x 3mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1814 采用 14 引脚 SO 封装和 16 引脚 SSOP 封装。另外，还可提供一款单通道器件版本 LT1812 (见单独的产品手册)。

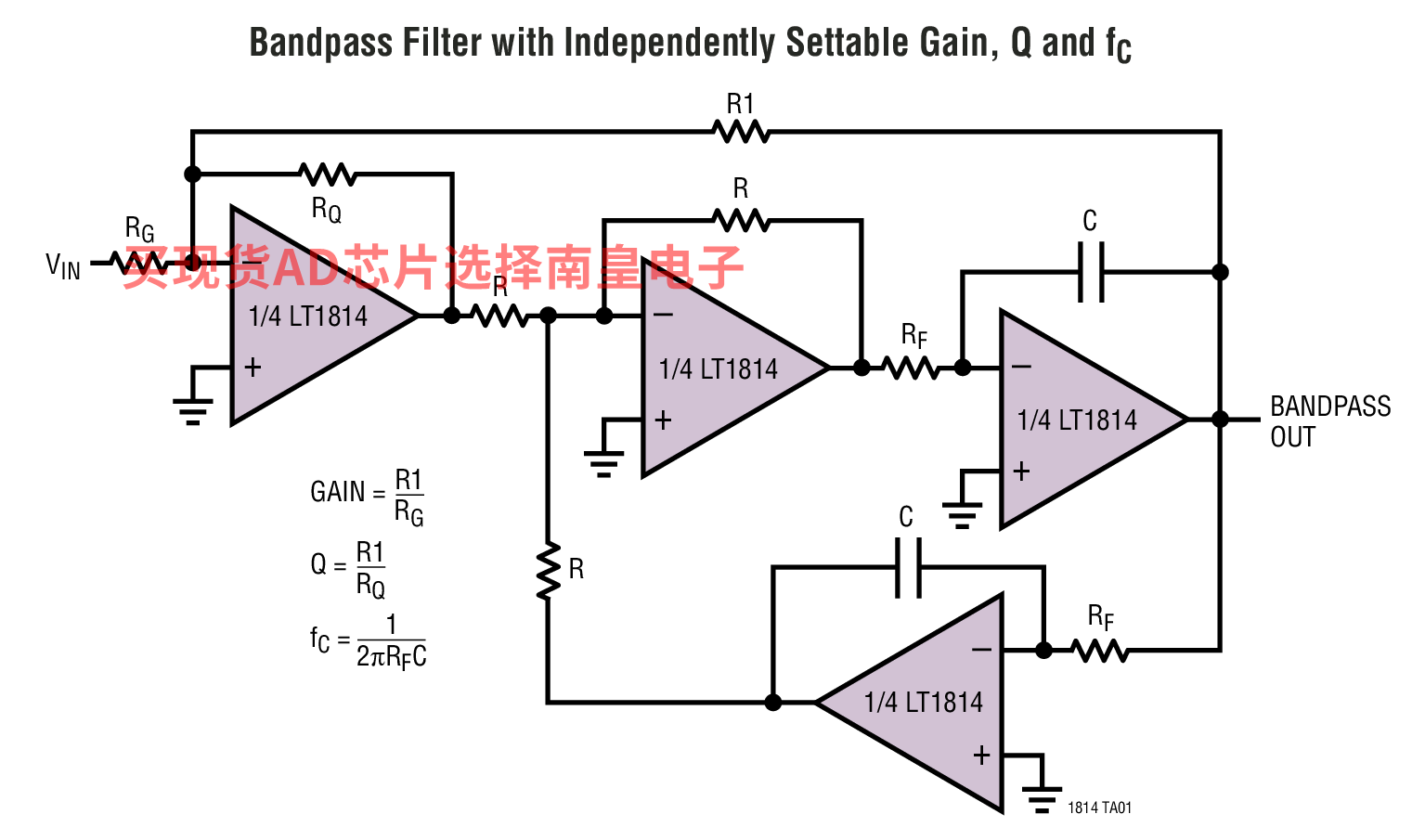

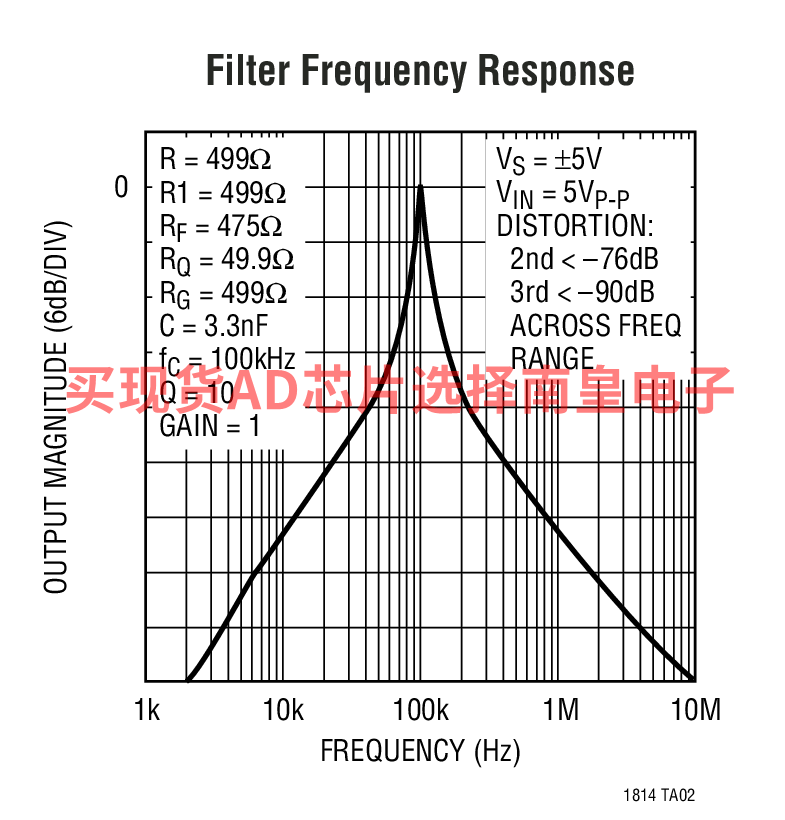

• 有源滤波器
• 宽带放大器
• 缓冲器
• 视频放大
• 通信接收机
• 电缆驱动器
• 数据采集系统

• 100MHz 增益带宽积
• 750V/μs 转换速率
• 每个放大器的最大电源电流为 3.6mA
• 纤巧型 3mm x 3mm x 0.8mm DFN 封装
• 8nV/√Hz输入噪声电压
• 稳定的单位增益
• 1.5mV 最大输入失调电压
• 4μA 最大输入偏置电流
• 400nA 最大输入失调电流
• 40mA 最小输出电流，VOUT = ±3V
• ±3.5V 最小输入 CMR，VS = ±5V
• 30ns 稳定时间至 0.1%，5V 阶跃
• 规格在 ±5V、单 5V 电源
• 工作温度范围：–40°C 至 85°C

LT1813CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：1.67（100-499个）；1.39（1000+个）

LT1813CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.67（100-499个）；1.39（1000+个）

LT1813CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.45（100-499个）；1.21（1000+个）

LT1813CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.45（100-499个）；1.21（1000+个）

LT1813DDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：1.45（100-499个）；1.21（1000+个）

LT1813DDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.45（100-499个）；1.21（1000+个）

LT1813DMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.26（100-499个）；1.05（1000+个）

LT1813DMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.26（100-499个）；1.05（1000+个）

LT1813DS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.26（100-499个）；1.05（1000+个）

LT1813DS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.26（100-499个）；1.05（1000+个）

LT1813HVCS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.44（1000+个）

LT1813HVCS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.71（100-499个）；1.44（1000+个）

LT1813HVDS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：，AD官网报价：1.71（100-499个）；1.44（1000+个）

LT1813HVDS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：，AD官网报价：1.71（100-499个）；1.44（1000+个）

LT1813HVIS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.71（1000+个）

LT1813HVIS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.04（100-499个）；1.71（1000+个）

LT1813IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：1.97（100-499个）；1.66（1000+个）

LT1813IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.97（100-499个）；1.66（1000+个）

LT1813IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：1.71（100-499个）；1.44（1000+个）

LT1813IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.71（100-499个）；1.44（1000+个）

DC596A：LT1813CDD | 采用DFN封装的双通道、低功耗、高速、电压反馈放大器
