LT1809 / LT1810 是单通道/双通道、低失真、轨至轨输入和输出运算放大器，具有一个 350V/μs 的转换速率。这些放大器拥有一个 320MHz 的 -3dB 带宽 (在单位增益条件下)、一个 180MHz 的增益-带宽乘积 (AV ≥10) 和一个 85mA 的输出电流，以适应低电压、高性能信号调理系统的需要。

LT1809 / LT1810 具有一个包括两个电源轨的输入范围，以及一个在任一电源轨的 20mV 之内摆动的输出，旨在较大限度地拓宽低电源电压应用中的信号动态范围。

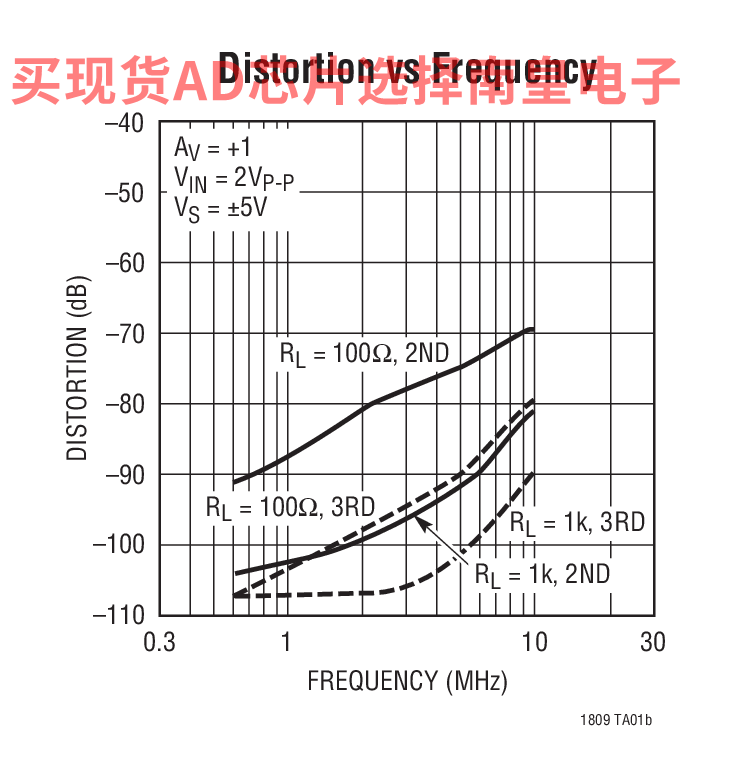

LT1809 / LT1810 具有非常低的失真 (在高达 5MHz 的频率条件下为 -90dBc)，因而使得它们能够在高性能数据采集系统中使用。

LT1809 / LT1810 能够在 2.5V 至 12.6V 的电源范围内保持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。输入可以被驱动至电源范围以外，而不会造成损坏或输出倒相的情况。

LT1809 采用具标准运算放大器引出脚配置的 8 引脚 SO 封装和 6 引脚 SOT-23 封装。LT1810 具有标准的双通道运算放大器引出脚配置，并采用 8 引脚 SO 和 MSOP 封装。这些器件可被用来直接替代许多运算放大器，以改善输入/输出范围和性能。

• 驱动 A/D 转换器
• 低电压信号处理
• 有源滤波器
• 轨至轨缓冲放大器
• 视频线路驱动器

• –3dB 带宽：320MHz，AV = 1
• 增益-带宽乘积：180MHz，AV ≥ 10
• 转换速率：350V/μs
• 宽电源范围：2.5V 至 12.6V
• 大输出电流：85mA
• 低失真，5MHz：–90dBc
• 输入共模范围包括两个电源轨
• 轨至轨输出摆幅
• 输入失调电压，轨至轨：2.5mV (最大值)
• 共模抑制：89dB (典型值)
• 电源抑制：87dB (典型值)
• 开环增益：100V/mV (典型值)
• 停机引脚：LT1809
• 单通道器件采用 8 引脚 SO 和 6 引脚 SOT-23 封装
• 双通道器件采用 8 引脚 SO 和 MSOP 封装
• 工作温度范围：–40ºC 至 85ºC
• 扁平 (高度仅 1mm) 的 SOT-23 (ThinSOT) 封装

LT1809CS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.25（100-499个）；2.04（1000+个）

LT1809CS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.25（100-499个）；2.04（1000+个）

LT1809CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）

LT1809CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.30（100-499个）；2.08（1000+个）

LT1809IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.33（1000+个）

LT1809IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.48（100-499个）；2.33（1000+个）

LT1809IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.53（100-499个）；2.31（1000+个）

LT1809IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.53（100-499个）；2.31（1000+个）

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板
