LT1807（325MHz、双通道、轨至轨输入和输出、低失真、低噪声精准运算放大器）-AD代理

LT1807的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：轨到轨运算放大器
功能描述：325MHz、双通道、轨至轨输入和输出、低失真、低噪声精准运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1807的产品详情：

LT1086/LT1087 是单通道/双通道、低噪声、轨至轨输入和输出、单位增益稳定的运算放大器，具有一个 325MHz 的增益带宽乘积、一个 140V/μs 的转换速率和一个 85mA 的输出电流。它们专为低电压、高性能信号调理系统而优化。

LT1086/LT1087 具有非常低的失真 (在 5MHz 时为 -80dBc)、3.5nV/√Hz 的低输入参考噪声电压和 550μV 的最大失调电压，因而使得它们能够在高性能数据采集系统中使用。

LT1086/LT1087 具有一个包括两个电源轨的输入范围，以及一个在任一电源轨的 20mV 之内摆动的输出，旨在较大限度地拓宽低电源电压应用中的信号动态范围。

LT1086/LT1087 能够在 2.5V 至 12.6V 的电源范围内保持其性能，并针对 3V、5V 和 ±5V电源拟订了技术规格。输入可以被驱动至电源范围以外，而不会造成损坏或输出倒相的情况。

LT1086 采用具标准运算放大器引出脚配置的 8 引脚 SO 封装和 6 引脚 SOT-23 封装。LT1087 具有标准的双通道运算放大器引出脚配置，并采用 8 引脚 SO 和 MSOP 封装。这些器件可被用来直接替代许多运算放大器，以改善输入/输出范围和性能。

应用

低电压、高频信号处理
驱动 A/D 转换器
轨至轨缓冲放大器
有源滤波器
视频线路驱动器

LT1807的优势和特点：

增益带宽乘积：325MHz
转换速率：140V/μs
宽电源范围：2.5V 至 12.6V
大输出电流：85mA
低失真，5MHz：-80dBc
低电压噪声：3.5nV/√Hz
输入共模范围包括两个电源轨
输出摆幅为轨至轨
输入失调电压 (轨至轨)：550μV (最大值)
共模抑制：106dB (典型值)
电源抑制：105dB (典型值)
单位增益稳定
断电引脚 (LT1086)
工作温度范围：-40ºC 至 85ºC
单通道器件采用 SO-8 和 6 引脚扁平 (1mm) ThinSOT 封装
双通道器件采用 SO-8 和 8 引脚 MSOP 封装

LT1807具体的完整产品型号参数及价格（美元）：

LT1807CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：4.43（100-499个）；4.15（1000+个）

LT1807CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.43（100-499个）；4.15（1000+个）

LT1807CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.7（100-499个）；3.46（1000+个）

LT1807CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.7（100-499个）；3.46（1000+个）

LT1807IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4（100-499个）；3.76（1000+个）

LT1807IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4（100-499个）；3.76（1000+个）

LT1807IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.61（1000+个）

LT1807IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.61（1000+个）

LT1807的评估套件：

DC1501A-B：LTC2392-16 with LT1807 | 5V 16-Bit 500ksps Int Ref Parallel/Serial SAR ADC in LQFP-48, Requires DC718

DC1501A-B: Demo Board for the LT1807 325MHz, Dual, Rail-to-Rail Input and Output, Low Distortion, Low Noise Precision Op Amps and for LTC2392-16 16-Bit, 500ksps SAR ADC with 94dB SNR.

DC1501A-C：LTC2391-16 with LT1807 | 5V 16-Bit 250ksps Int Ref Parallel/Serial SAR ADC in LQFP-48, Requires DC718

DC1501A-C: Demo Board for the LT1807 325MHz, Dual, Rail-to-Rail Input and Output, Low Distortion, Low Noise Precision Op Amps and for LTC2391-16 16-Bit, 250ksps SAR ADC with 94dB SNR.

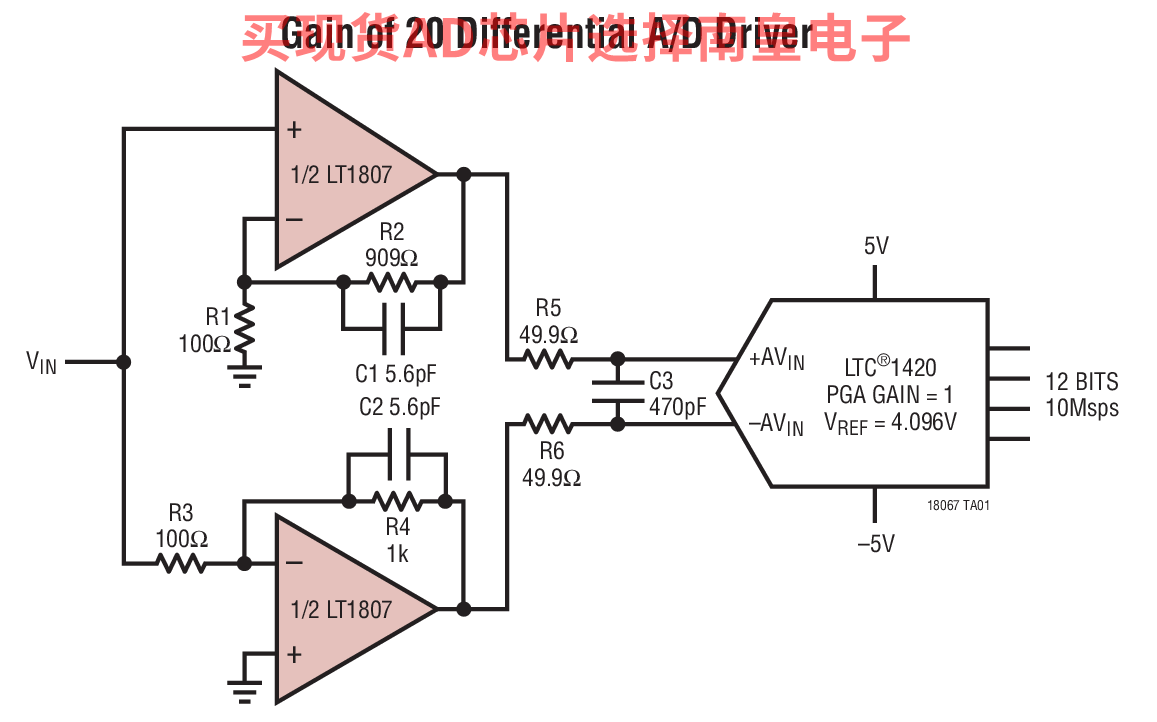

LT1807的电路图解：

LT1807的评估套件：
