- 制造厂商:AD
- 产品类别:运算放大器
- 技术类目:轨到轨运算放大器
- 功能描述:325MHz、单通道、轨至轨输入和输出、低失真、低噪声精准运算放大器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
LT1086/LT1087 是单通道/双通道、低噪声、轨至轨输入和输出、单位增益稳定的运算放大器,具有一个 325MHz 的增益带宽乘积、一个 140V/μs 的转换速率和一个 85mA 的输出电流。它们专为低电压、高性能信号调理系统而优化。
LT1086/LT1087 具有非常低的失真 (在 5MHz 时为 -80dBc)、3.5nV/√Hz 的低输入参考噪声电压和 550μV 的最大失调电压,因而使得它们能够在高性能数据采集系统中使用。
LT1086/LT1087 具有一个包括两个电源轨的输入范围,以及一个在任一电源轨的 20mV 之内摆动的输出,旨在较大限度地拓宽低电源电压应用中的信号动态范围。
LT1086/LT1087 能够在 2.5V 至 12.6V 的电源范围内保持其性能,并针对 3V、5V 和 ±5V电源拟订了技术规格。输入可以被驱动至电源范围以外,而不会造成损坏或输出倒相的情况。
LT1086 采用具标准运算放大器引出脚配置的 8 引脚 SO 封装和 6 引脚 SOT-23 封装。LT1087 具有标准的双通道运算放大器引出脚配置,并采用 8 引脚 SO 和 MSOP 封装。这些器件可被用来直接替代许多运算放大器,以改善输入/输出范围和性能。
应用
- 低电压、高频信号处理

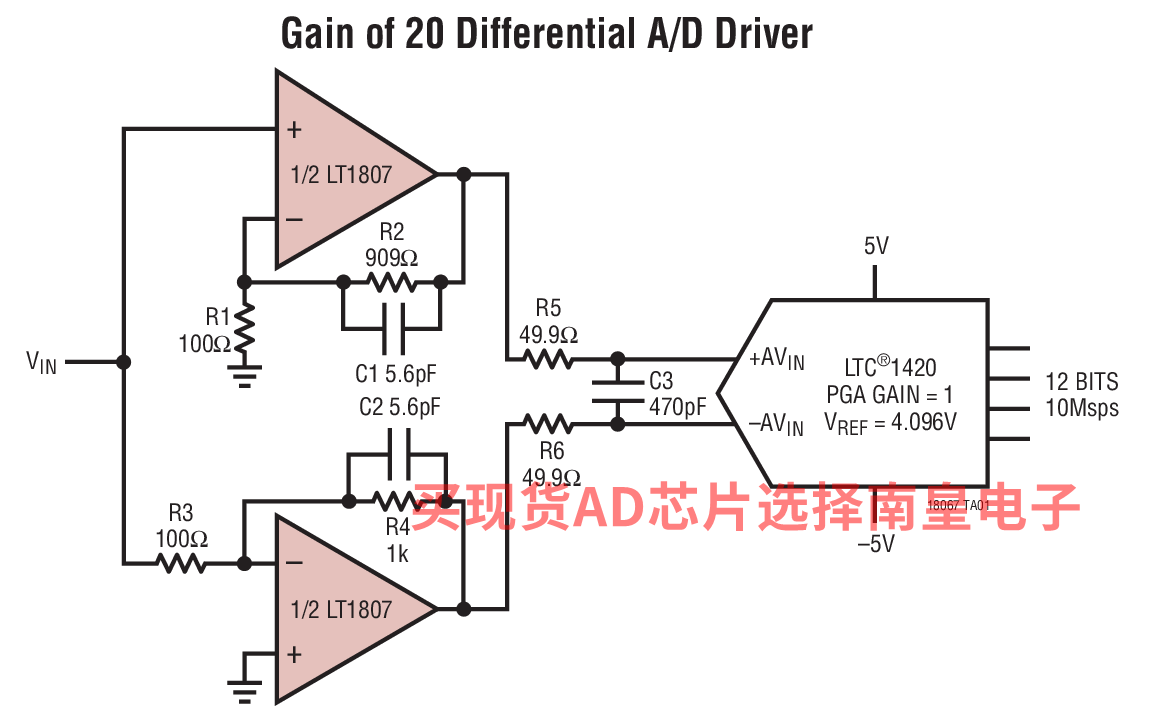

- 驱动 A/D 转换器
- 轨至轨缓冲放大器
- 有源滤波器
- 视频线路驱动器
- 增益带宽乘积:325MHz
- 转换速率:140V/μs
- 宽电源范围:2.5V 至 12.6V
- 大输出电流:85mA
- 低失真,5MHz:-80dBc
- 低电压噪声:3.5nV/√Hz
- 输入共模范围包括两个电源轨
- 输出摆幅为轨至轨
- 输入失调电压 (轨至轨):550μV (最大值)
- 共模抑制:106dB (典型值)
- 电源抑制:105dB (典型值)
- 单位增益稳定
- 断电引脚 (LT1086)
- 工作温度范围:-40ºC 至 85ºC
- 单通道器件采用 SO-8 和 6 引脚扁平 (1mm) ThinSOT 封装
- 双通道器件采用 SO-8 和 8 引脚 MSOP 封装
LT1806CS6#TRMPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,500,工作温度:0 to 70C,AD官网报价:2.6(100-499个);2.44(1000+个)
LT1806CS6#TRPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.6(100-499个);2.44(1000+个)
LT1806CS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:0 to 70C,AD官网报价:2.65(100-499个);2.48(1000+个)
LT1806CS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:2.65(100-499个);2.48(1000+个)
LT1806IS6#TRMPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:2.83(100-499个);2.68(1000+个)
LT1806IS6#TRPBF,封装:6-Lead TSOT-23,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.83(100-499个);2.68(1000+个)
LT1806IS8#PBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:管装,100,工作温度:-40 to 85C,AD官网报价:2.88(100-499个);2.66(1000+个)
LT1806IS8#TRPBF,封装:8-Lead SOIC (Narrow 0.15 Inch),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.88(100-499个);2.66(1000+个)

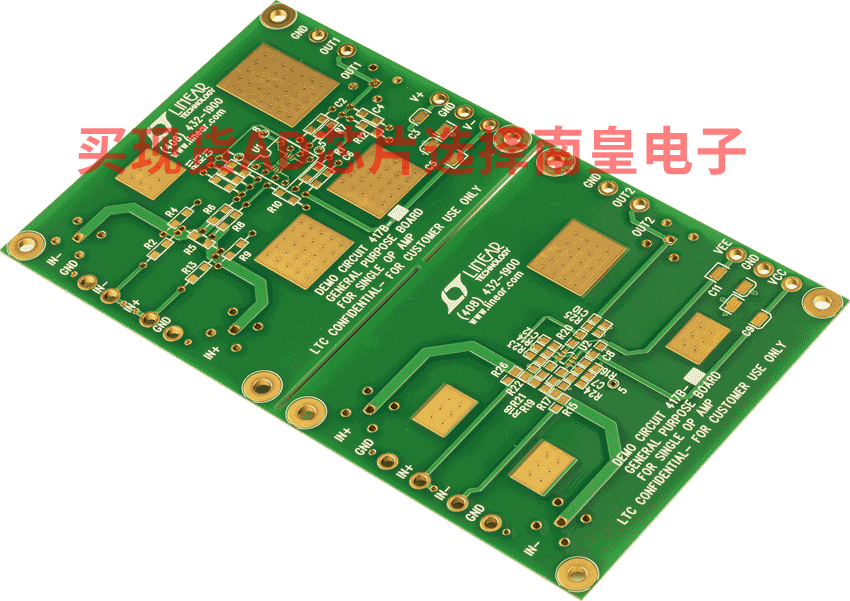

DC417B:DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板
DC417B:演示板
