LT1801 / LT1802 是双通道 / 四通道低功率、高速、轨至轨输入和输出运算放大器，具有卓越的 DC 性能。与其他具有相似带宽的器件相比，LT1801 / LT1802 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。

在通常情况下，LT1801 / LT1802 具有 <100μV 的输入失调电压、<50nA 的输入偏置电流和数值为 85,000 的开环增益。

LT1801 / LT1802 具有一个包括两个电源轨的输入范围，以及一个在任一个电源轨的 20mV 之内摆动的输出，以较大限度拓宽低电源电压应用中的信号动态范围。

LT1801 / LT1802 能够在 2.3V 至 12.6V 的电源范围内保持其性能，并规格在 3V、5V 和 ±5V电源。输入可以被驱动至超出电源范围，而不会造成损坏或输出倒相的情况。

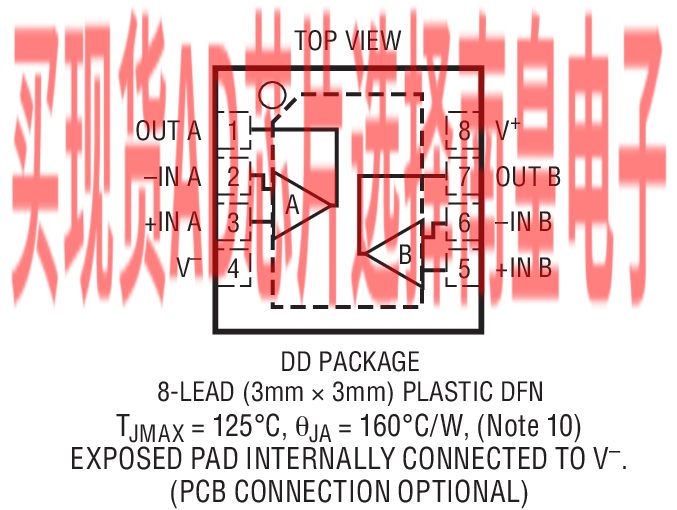

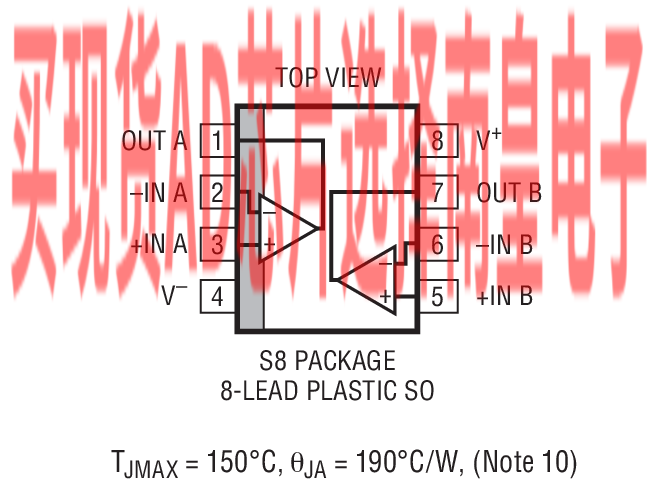

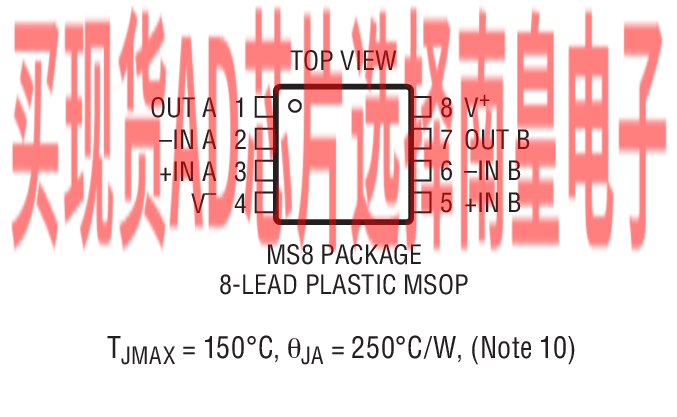

LT1801 采用具标准双通道运放引出脚配置的 MS8、SO-8 和 3mm x 3mm x 0.8mm双侧引脚细间距无引线封装 (DFN)。LT1802 具有标准四通道运放配置并采用 14 引脚塑料 SO 封装。LT1801 / LT1802 可用作许多运放的插入式替代产品，以改善输入 / 输出范围和性能。

如需这些放大器的单通道版本，请参见 LT1800 的产品手册。

• 低电压、高频率信号处理
• 驱动 A/D 转换器
• 轨至轨缓冲放大器

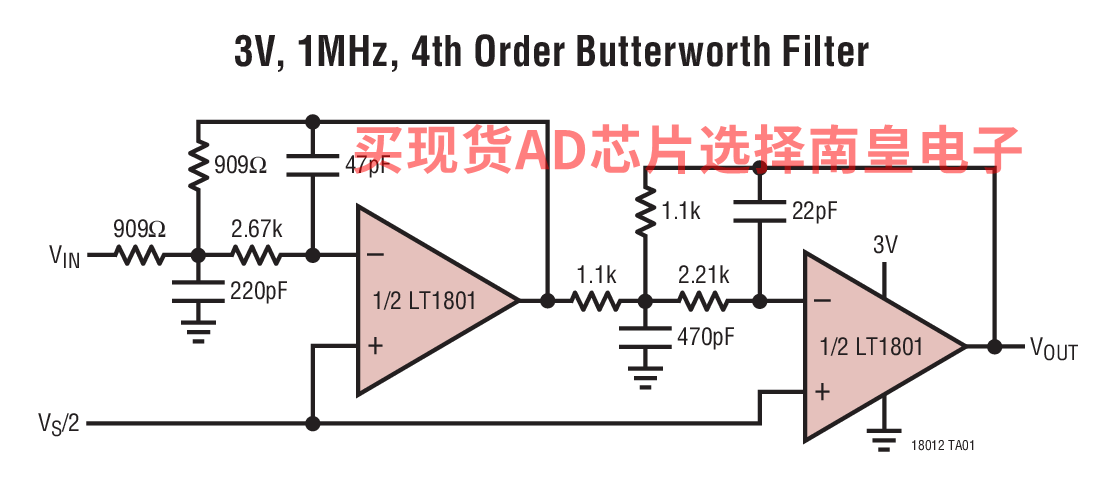

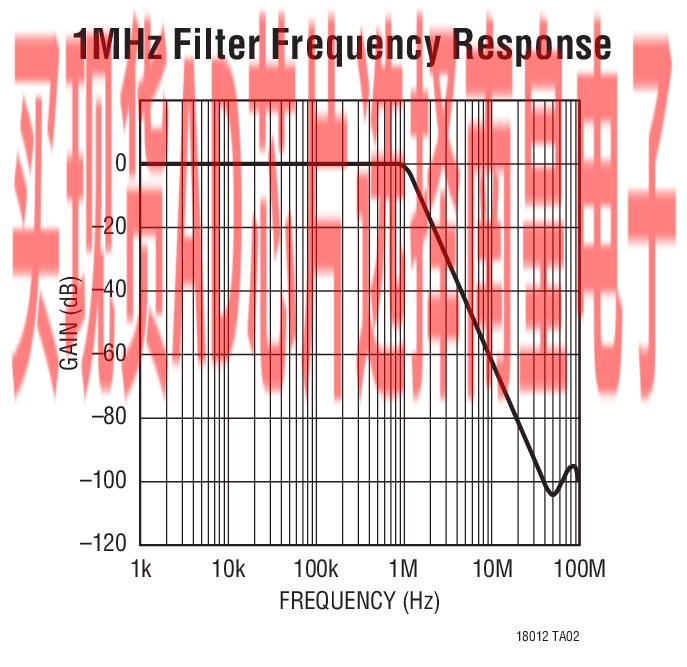

• 有源滤波器
• 视频线路驱动器

• 增益带宽乘积：80MHz
• 输入共模范围包括两个电源轨
• 轨至轨输出摆幅
• 低电压操作：单电源或分离型电源 (2.3V 至 12.6V)
• 低静态电流：每个放大器为 2mA (最大值)
• 输入失调电压：350μV (最大值)
• 输入偏置电流：250nA (最大值)
• 3mm x 3mm x 0.8mm DFN 封装
• 大的输出电流：50mA (典型值)
• 低电压噪声：8.5nV/√Hz (典型值)
• 转换速率：25V/μs (典型值)
• 共模抑制：105dB (典型值)
• 电源抑制：97dB (典型值)
• 开环增益：85V/mV (典型值)
• 工作温度范围：–40°C 至 85°C
• LT1801 采用 8 引脚 SO、MS8 和 DFN 封装
• LT1802 采用 14 引脚 SO 封装

LT1802CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：4.35（100-499个）；3.92（1000+个）

LT1802CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.35（100-499个）；3.92（1000+个）

LT1802IS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：5.17（100-499个）；4.69（1000+个）

LT1802IS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.17（100-499个）；4.69（1000+个）

LT1802CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：4.35（100-499个）；3.92（1000+个）

LT1802CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.35（100-499个）；3.92（1000+个）

LT1802IS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：5.17（100-499个）；4.69（1000+个）

LT1802IS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.17（100-499个）；4.69（1000+个）
