- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
- 功能描述：双通道 80MHz、25V/μs、低功率、轨至轨输入和输出精准运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1801 / LT1802 是双通道 / 四通道低功率、高速、轨至轨输入和输出运算放大器，具有卓越的 DC 性能。与其他具有相似带宽的器件相比，LT1801 / LT1802 拥有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。
在通常情况下，LT1801 / LT1802 具有 <100μV 的输入失调电压、<50nA 的输入偏置电流和数值为 85,000 的开环增益。
LT1801 / LT1802 具有一个包括两个电源轨的输入范围，以及一个在任一个电源轨的 20mV 之内摆动的输出，以较大限度拓宽低电源电压应用中的信号动态范围。
LT1801 / LT1802 能够在 2.3V 至 12.6V 的电源范围内保持其性能，并规格在 3V、5V 和 ±5V电源。输入可以被驱动至超出电源范围，而不会造成损坏或输出倒相的情况。
LT1801 采用具标准双通道运放引出脚配置的 MS8、SO-8 和 3mm x 3mm x 0.8mm双侧引脚细间距无引线封装 (DFN)。LT1802 具有标准四通道运放配置并采用 14 引脚塑料 SO 封装。LT1801 / LT1802 可用作许多运放的插入式替代产品，以改善输入 / 输出范围和性能。
如需这些放大器的单通道版本，请参见 LT1800 的产品手册
应用
- 低电压、高频率信号处理
- 驱动 A/D 转换器
- 轨至轨缓冲放大器

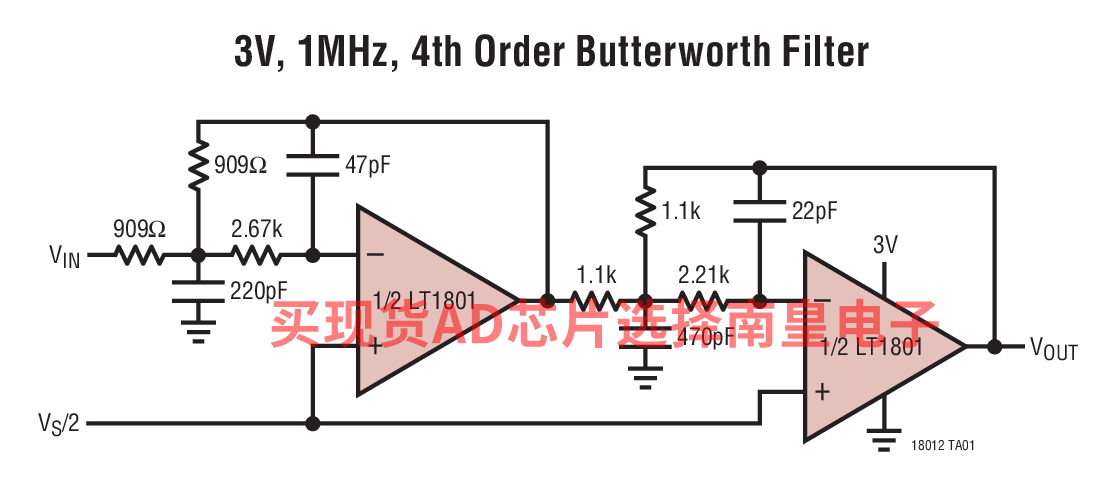

- 有源滤波器
- 视频线路驱动器
- 增益带宽乘积：80MHz
- 输入共模范围包括两个电源轨
- 轨至轨输出摆幅
- 低电压操作：单电源或分离型电源 (2.3V 至 12.6V)
- 低静态电流：每个放大器为 2mA (最大值)
- 输入失调电压：350μV (最大值)
- 输入偏置电流：250nA (最大值)
- 3mm x 3mm x 0.8mm DFN 封装
- 大的输出电流：50mA (典型值)
- 低电压噪声：8.5nV/√Hz (典型值)
- 转换速率：25V/μs (典型值)
- 共模抑制：105dB (典型值)
- 电源抑制：97dB (典型值)
- 开环增益：85V/mV (典型值)
- 工作温度范围：–40°C 至 85°C
- LT1801 采用 8 引脚 SO、MS8 和 DFN 封装
- LT1802 采用 14 引脚 SO 封装
LT1801CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.42（1000+个）
LT1801CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.42（1000+个）
LT1801CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.32（1000+个）
LT1801CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.32（1000+个）
LT1801CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.48（100-499个）；2.21（1000+个）
LT1801CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.48（100-499个）；2.21（1000+个）
LT1801IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.19（100-499个）；2.86（1000+个）
LT1801IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.19（100-499个）；2.86（1000+个）
LT1801IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.76（1000+个）
LT1801IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.76（1000+个）
LT1801IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.97（100-499个）；2.65（1000+个）
LT1801IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.97（100-499个）；2.65（1000+个）
LT1801CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.42（1000+个）
LT1801CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.42（1000+个）
LT1801CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.32（1000+个）
LT1801CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.59（100-499个）；2.32（1000+个）
LT1801CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.48（100-499个）；2.21（1000+个）
LT1801CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.48（100-499个）；2.21（1000+个）
LT1801IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.19（100-499个）；2.86（1000+个）
LT1801IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.19（100-499个）；2.86（1000+个）
LT1801IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.76（1000+个）
LT1801IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.76（1000+个）
LT1801IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.97（100-499个）；2.65（1000+个）
LT1801IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.97（100-499个）；2.65（1000+个）
