- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：高压运算放大器≥12V
- 功能描述：SOT-23 封装的 10MHz、轨至轨输入和输出准运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1797 是一款具有稳定单位增益的 10MHz 运算放大器，可提供小外形 SOT-23 封装，采用总电压位于 2.7V 至 12V 之间的单工作电源和分离工作电源。该放大器吸收 1mA 的静态电流，并具有一个 2.25V/µs 的转换速率。

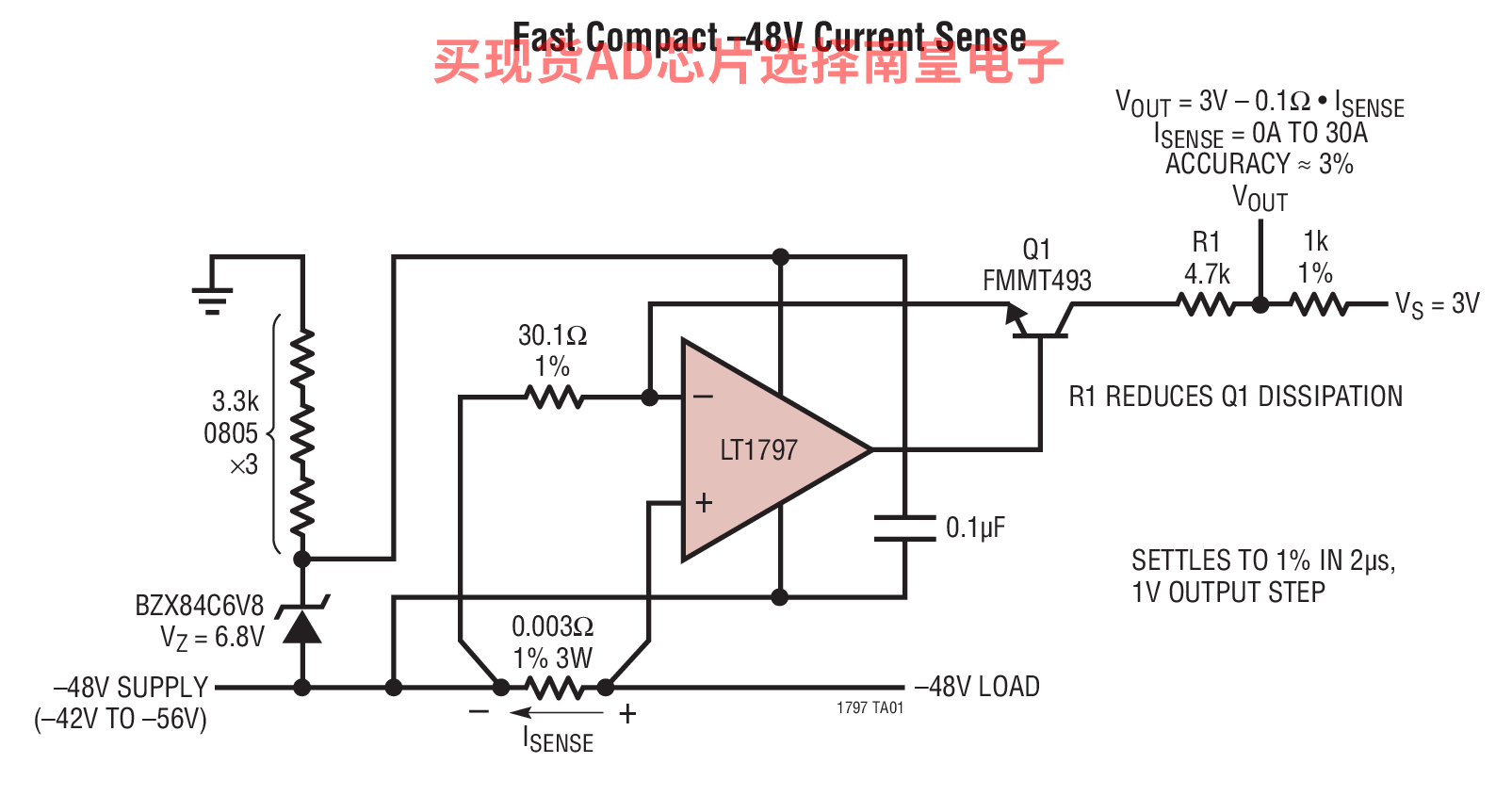

LT1797 的输入共模范围包括两个电源轨，从而使其成为电流检测应用的理想选择。输入级拥有反相保护功能，用于防止在输入被驱动至电源电压范围之外时产生误输出。输入引脚中包括保护电阻器，这样，当强制输入高于或低于电源电压时，电流就不会变得过大。
LT1797 的输出可以摆至 V+ 的 50mV 以内及 V– 的 8mV 以内，而不会在任何一种情况下吸收过大的电流。这款放大器能够驱动高达 25mA 的负载，并且仍然保持了轨至轨输入和输出能力。
LT1797 运算放大器采用节省空间的 5 引脚 SOT-23 封装。
应用
- 便携式仪表
- 轨至轨缓冲放大器
- 低电压信号处理
- 驱动 A/D 转换器
- 电池供电型系统
- 轨至轨输入和输出
- 小外形 SOT-23 封装
- 增益带宽乘积：10MHz
- –40ºC 至 85ºC 工作温度范围
- 转换速率：2.25V/µs
- 低输入失调电压：1.5mV (最大值)
- 高输出电流：25mA (最小值)
- 技术规格针对 3V、5V 和 ±5V 电源而拟订
- 高电压增益：1000V/mV (10k 负载)
- 高 CMRR：96dB (典型值)
- 高 PSRR：90dB (典型值)
- 输入偏置电流：300nA (最大值)
- 输入失调电流：25nA (最大值)
- 扁平 (高度仅 1mm) SOT-23 (ThinSOT) 封装
LT1797CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.16（100-499个）；1.02（1000+个）
LT1797CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.16（100-499个）；1.02（1000+个）
LT1797IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.37（100-499个）；1.28（1000+个）
LT1797IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.37（100-499个）；1.28（1000+个）

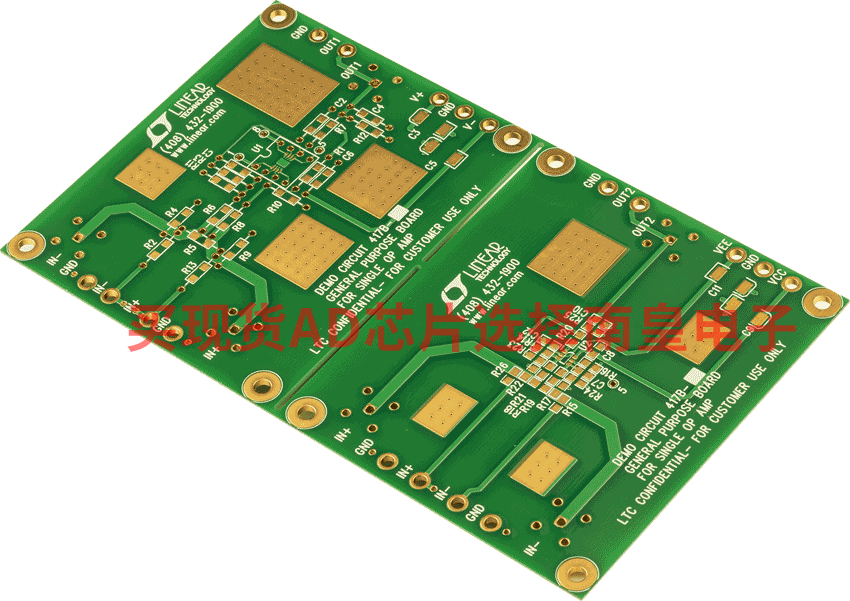

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板
DC417B：演示板
