LT1796（具过压故障保护功能的 CAN 收发器）-AD代理

LT1796的基本参数

制造厂商：AD
产品类别：汽车接口（CAN、音频）
技术类目：非隔离式控制器区域网络 (CAN)
功能描述：具过压故障保护功能的 CAN 收发器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1796的产品详情：

LT1796 CAN 收发器具有内置容错能力，可安全耐受工业和汽车环境。不需要使用分立的保护器件。总线接口引脚能够承受高达 ±60V (相对于地电位) 的电压故障，而不会损坏器件。故障有可能在收发器处于运行、停机或断电状态时发生。片内 ESD 保护功能电路可承受高达 ±15kV 的空气放电和 ±8kV 的接触模式放电测试，完全符合 IEC-1000-4-2 规格要求。电源或接地连接的丢失并不会损坏 IC。

电路可在高达 125kbaud 的数据速率下运作。一个转换速率控制引脚可控制发送数据脉冲边沿，从而对不当终接线路上的 EMI 和反射问题加以抑制。高输出电流驱动允许使用阻抗低至 72Ω 的廉价 PVC 电缆。100kΩ 输入阻抗可使每个数据网络支持多达 256 个收发器。

LT1796 采用 8 引脚 PDIP 和 SO 封装。

应用

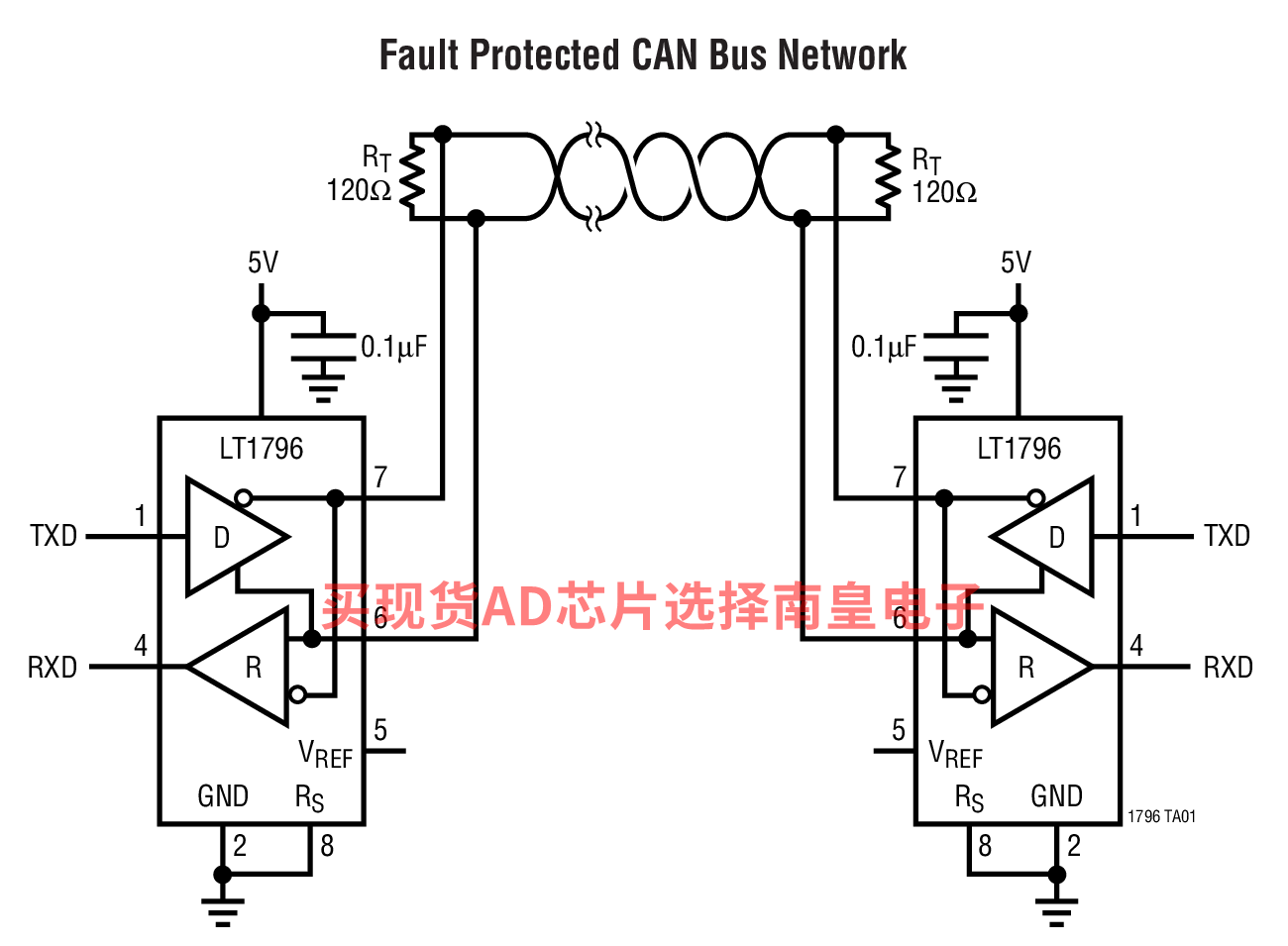

工业控制数据网络
汽车系统
HVAC 控制

LT1796的优势和特点：

提供了至 ±60V 的过压线路故障保护
ESD 保护至 IEC-1000-4-2 Level 4
- ±15kV 空气间隙测试
- ±8kV 接触模式测试
可兼容 ISO 11898 标准
高输入阻抗支持多达 256 个节点

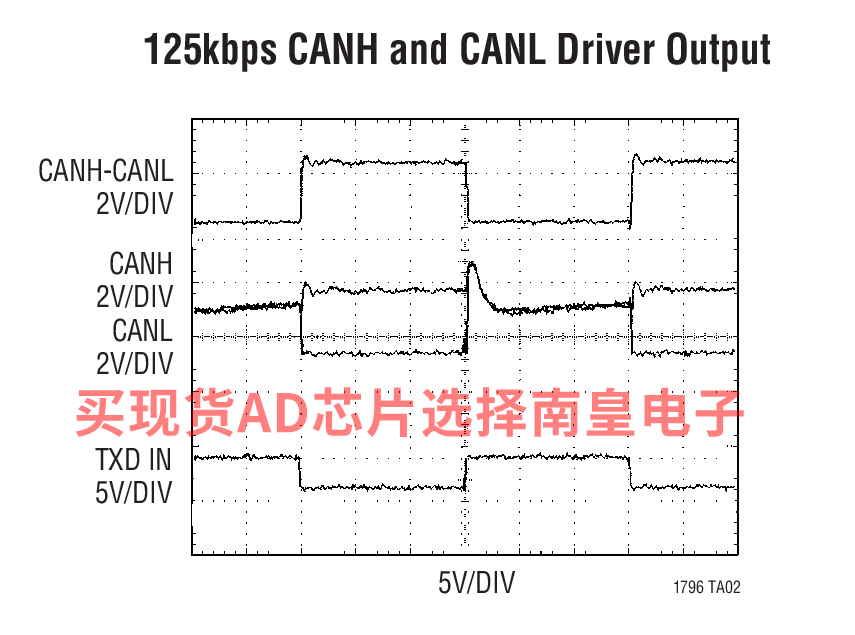

用于 EMI 辐射控制的受控转换速率
当被关断或断电时，输出呈高阻抗状态
在所有的输出端上均提供了短路保护
热停机保护
引脚与 Philips PCA82C251 相兼容

LT1796具体的完整产品型号参数及价格（美元）：

LT1796CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.82（100-499个）；1.65（1000+个）

LT1796CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.72（1000+个）

LT1796CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.93（100-499个）；1.72（1000+个）

LT1796IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.15（100-499个）；1.93（1000+个）

LT1796IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.26（100-499个）；1.99（1000+个）

LT1796IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.26（100-499个）；1.99（1000+个）

LT1796的评估套件：
