LT1794的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高输出电流运算放大器 (≥ 100mA)
功能描述：双通道 500mA、200MHz xDSL 线路驱动器放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1794的产品详情：

LT1794是一款500mA小输出电流、双通道运算放大器，具有出色的失真性能。这些放大器的增益非常稳定，但可以很容易对较低增益进行补偿。扩展输出摆幅支持较低供电轨以降低系统功耗。电源电流通过外部电阻设置以优化功耗。LT1794具有平衡的高阻抗输入以及低输入偏置电流和输入失调电压。可以轻松实现有源端接，进一步降低系统功耗。短路保护和热关断确保了器件的耐用性。

这些输出将100?负载驱动至±11.1V（±12V电源电压下）和±10.9V（250mA负载下）。增加了较低电源电压摆幅的LT1794可用于升级LT1795线路驱动器应用。

LT1794采用极小的散热增强型20引脚TSSOP封装，较大程度地提高了线路驱动器应用中的端口密度。同时还提供20引脚SW封装。

应用

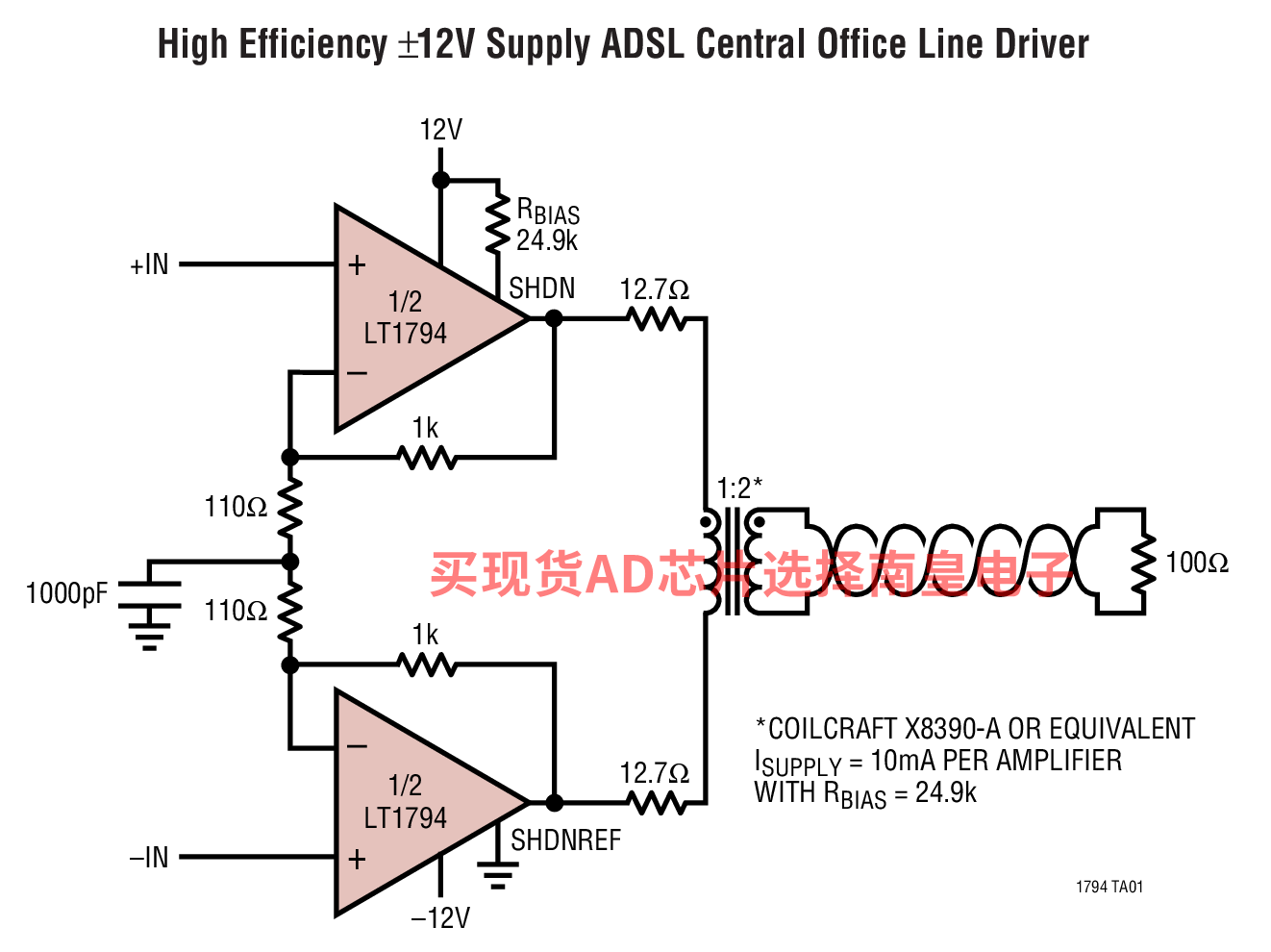

高密度ADSL中央局线路驱动器
高效率ADSL、HDSL2、G.lite、SHDSL线路驱动器
缓冲器
测试设备放大器
电缆驱动器

LT1794的优势和特点：

超过了针对全速、下游 ADSL 线路驱动器的所有要求
±500mA 最小 IOUT
±11.1V 输出摆幅，VS = ±12V，RL = 100Ω
±10.9V 输出摆幅，VS = ±12V，IL = 250mA
低失真：–82dBc (在 1MHz，给 50Ω 负载提供 2VP-P)
省电的可调电源电流
功率增强型小占板面积封装：
20 引脚 TSSOP 封装和 20 引脚 SW 封装
200MHz 增益带宽
500V/μs 转换速率
规格在 ±15V、±12V 和 ±5V

LT1794具体的完整产品型号参数及价格（美元）：

LT1794CFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：6.77（100-499个）；6.16（1000+个）

LT1794CFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.77（100-499个）；6.16（1000+个）

LT1794CSW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：0 to 70C，AD官网报价：6.11（100-499个）；5.56（1000+个）

LT1794CSW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：6.11（100-499个）；5.56（1000+个）

LT1794IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：7.48（100-499个）；6.66（1000+个）

LT1794IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.48（100-499个）；6.66（1000+个）

LT1794ISW#PBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，38，工作温度：-40 to 85C，AD官网报价：7.26（100-499个）；6.49（1000+个）

LT1794ISW#TRPBF，封装：20-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：7.26（100-499个）；6.49（1000+个）
