LT1793的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：低输入偏置电流运算放大器(≤100 pA)
功能描述：低噪声、微微安偏置电流、JFET 输入运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1793的产品详情：

LT1793 为 JFET 运放创立了一种新的卓越噪声性能标准。同时拥有了低电压噪声 (6nV/√Hz) 和极低的电流噪声 (0.8fA/√Hz)，从而为高阻抗换能器应用提供了最低的总噪声。和大多数 JFET 运放不同，LT1793 在整个共模范围内保持了非常低的输入偏置电流 (典型值为 3pA)，这导致一个极高的输入电阻 (1013Ω)。当与一个非常低的输入电容 (1.5pF) 相组合时，产生一个极高的输入阻抗，因而使得 LT1793 成为用于放大来自高阻抗换能器之低电平信号的优选。另外，当缓冲来自高阻抗换能器的AC 信号时，低输入电容还可确保高的增益线性度。

对于数值为 1 或更大的增益，LT1793 可实现无条件稳定，即使在容性负载为 1000pF 时也不例外。该器件的其他主要特点包括 250μV VOS 和一个数值超过 4,000,000 的电压增益。每个个别放大器均针对电压噪声、转换速率 (3.4V/μs) 和增益-带宽乘积 (4.2MHz) 进行了 100% 的全面测试。

该器件还提供了 ±5V 电源操作的规格指标。如需更低的电压噪声，请查阅 LT1792 的产品手册。

应用

光电流放大器
水听器放大器
高灵敏度压电式加速计
低电压和电流噪声仪表放大器前端
两运放和三运放型仪表放大器
有源滤波器

LT1793的优势和特点：

输入偏置电流，预热：10pA (最大值)
经过 100% 全面测试的低电压噪声：8nV/√Hz (最大值)
A 级器件经过 100% 的温度测试
整个温度范围内的失调电压：1mV (最大值)
输入电阻：1013Ω
非常低的输入电容：1.5pF
电压增益：1,000,000 (最小值)
增益-带宽乘积：4.2MHz (典型值)
提供了采用 ±5V 电源时的保证规格指标

LT1793具体的完整产品型号参数及价格（美元）：

LT1793ACN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.55（100-499个）；3.35（1000+个）

LT1793ACS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.65（100-499个）；3.41（1000+个）

LT1793ACS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.65（100-499个）；3.41（1000+个）

LT1793AIN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.5（100-499个）；4.25（1000+个）

LT1793AIS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.60（100-499个）；4.31（1000+个）

LT1793AIS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.60（100-499个）；4.31（1000+个）

LT1793CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.45（100-499个）；2.25（1000+个）

LT1793CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.55（100-499个）；2.31（1000+个）

LT1793CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.55（100-499个）；2.31（1000+个）

LT1793IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.4（100-499个）；3.15（1000+个）

LT1793IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；3.21（1000+个）

LT1793IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；3.21（1000+个）

LT1793的评估套件：

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板

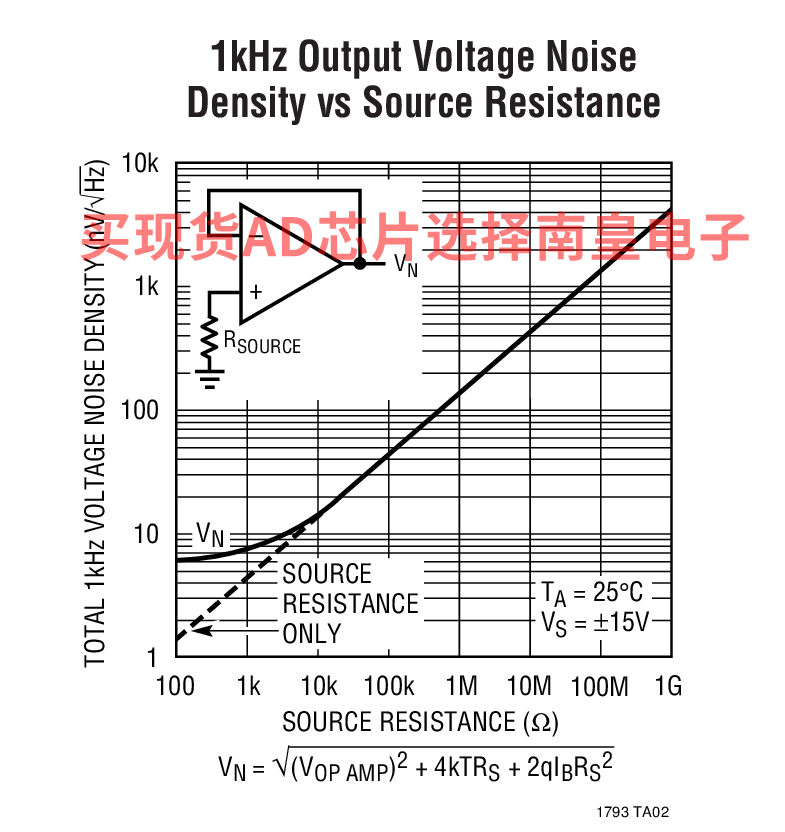

LT1793的电路图解：
