LT1790 是一个 SOT-23 封装的微功率低压差串联基准系列，其兼具高准确度和低漂移以及低功率耗散和小封装尺寸。这些微功率基准采用曲率补偿以获得低温度系数，并使用经修整的高精度薄膜电阻器来实现高输出准确度。此外，每个 LT1790 都在封装之后实施修整以极大地减小温度系数并提高输出准确度。利用卓越的电压和负载调节性能进一步地保证了输出准确度。采取了特别谨慎的措施以较大限度地降低由热量引起的迟滞。

LT1790 系列器件因其小尺寸、低电源电流和减低的压差电压而非常适合于电池供电式系统。这些基准提供了优于并联基准的电源电流和功率耗散水平，并联基准必须闲置整个负载电流来运作。由于 LT1790 还能够吸收电流，因此其可充当一个具有与正基准相同性能的微功率负电压基准。

应用

• 手持式仪器
• 负电压基准
• 工业控制系统
• 数据采集系统
• 电池供电式设备

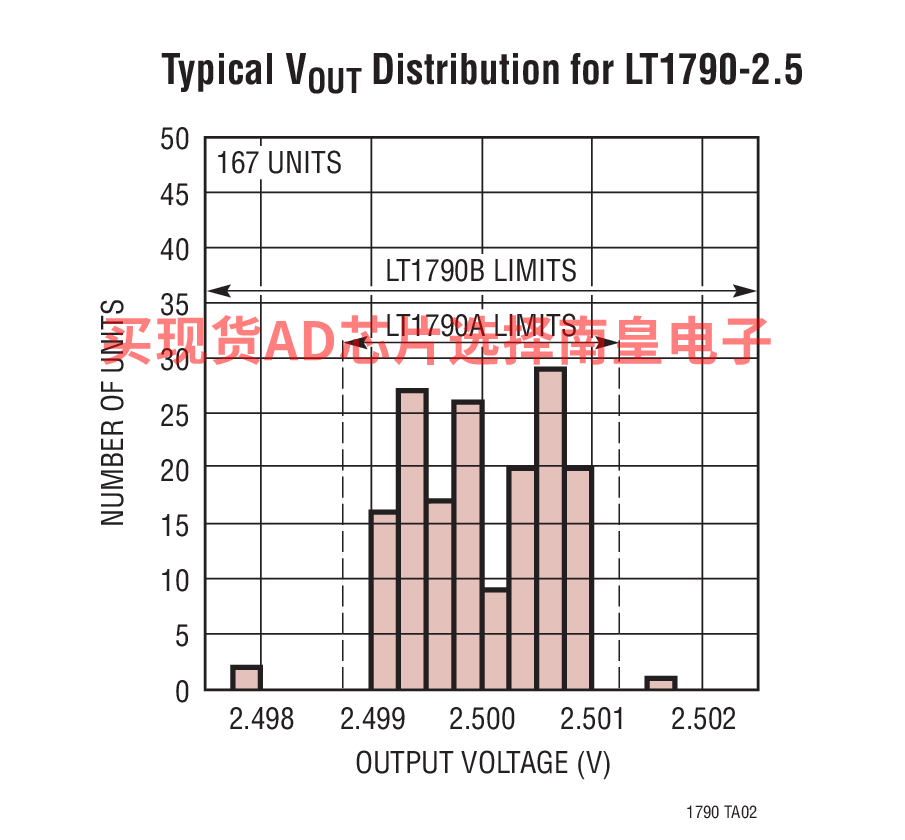

• 高准确度：
  • A 级 ― 0.05% (最大值)
  • B 级 ― 0.1% (最大值)
• 低漂移：
  • A 级 ― 10ppm/°C (最大值)
  • B 级 ― 25ppm/°C (最大值)
• 低的热迟滞：40ppm (典型值) ― –40°C 至 85°C
• 低电源电流：60μA (最大值)
• 可吸收和供应电流
• 低压差电压
• 保证工作温度范围：–40°C 至 125°C

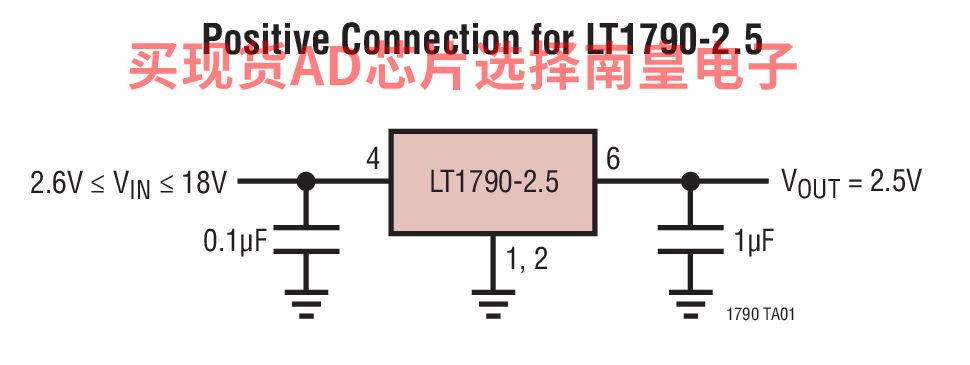

• 宽电源范围至 18V
• 可提供的输出电压选项：1.25V、2.048V、2.5V、3V、3.3V、4.096V 和 5V
• 扁平 (仅高 1mm) ThinSOT 封装



LT1790ACS6-1.25#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-1.25#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-2.048#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-2.048#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-2.5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-2.5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-3.3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-3.3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-4.096#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-4.096#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790ACS6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；3.22（1000+个）

LT1790AIS6-1.25#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-1.25#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-2.048#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-2.048#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-2.5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-2.5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-3.3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-3.3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-4.096#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-4.096#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790AIS6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.86（100-499个）；3.66（1000+个）

LT1790BCS6-1.25#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-1.25#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-2.048#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-2.048#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-2.5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-2.5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-3.3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-3.3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-4.096#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-4.096#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BCS6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.54（100-499个）；1.40（1000+个）

LT1790BIS6-1.25#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-1.25#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-2.048#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-2.048#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-2.5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-2.5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-3.3#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-3.3#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-4.096#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-4.096#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-5#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

LT1790BIS6-5#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.74（1000+个）

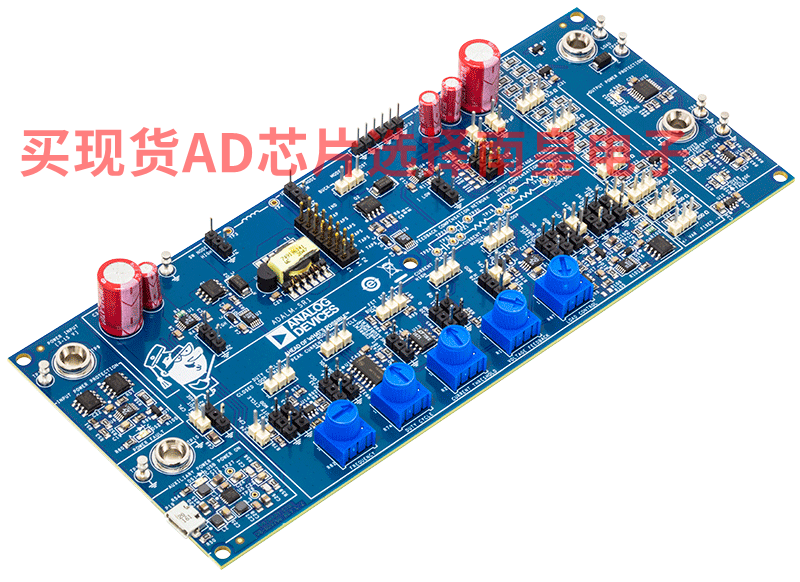

ADALM-SR1：开关稳压器主动学习模块

ADALM-SR1（ADI公司主动学习模块、开关稳压器）板是用于多个开关稳压器（包括降压和升压稳压器）练习的配套模块：

升压和降压转换器元件以及开环工作 降压型转换器：闭环运行 升压型转换器：闭环运行

这些练习需要使用更复杂的电路，超出了试验板的电路构建能力，为此设计出ADALM-SR1，将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备：

5V USB 墙壁适配器 用于输入电源（0-12V、2A）的基本可调电源 万用表 ADALM2000或基本示波器（双通道，带触发功能，>10MHz带宽）
