LT1784 是一款采用小外形 SOT-23 封装的 2.5MHz 运算放大器，采用全单电源和分离电源来运作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流 <750μA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可以忽略不计。

LT1784 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 的时候也不例外)。

LT1784 能够驱动高达 15mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5μA。LT1784 运算放大器采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较低功率的应用，请查阅 LT1782 和 LT1783 的产品手册。

• 便携式仪表
• 电池供电型系统
• 传感器调理
• 电源电流检测
• MUX 放大器
• 4mA 至 20mA 发送器

• 可在输入高于 V+ 的条件下运作
• 轨至轨输入和输出
• 增益带宽乘积：2.5MHz
• 转换速率：2.1V/μs
• 低输入失调电压：3.5mV (最大值)  高电压增益：1000V/mV
• 单电源输入范围：0V 至 18V
• 技术规格针对 3V、5V 和 ±5V 电源来拟订
• 反向电池保护至 18V
• 低功率：750μA 电源电流 (最大值)
• 6  引脚版本提供了输出停机功能
• 高输出电流：15mA (最小值)
• 工作温度范围：-40ºC 至 85ºC
• 扁平 (高度仅1mm) ThinSOT 封装

LT1784CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.17（100-499个）；1.02（1000+个）

LT1784CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.17（100-499个）；1.02（1000+个）

LT1784CS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.46（100-499个）；1.29（1000+个）

LT1784CS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.46（100-499个）；1.29（1000+个）

LT1784IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.58（100-499个）；1.47（1000+个）

LT1784IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.58（100-499个）；1.47（1000+个）

LT1784IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.69（100-499个）；1.59（1000+个）

LT1784IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.69（100-499个）；1.59（1000+个）

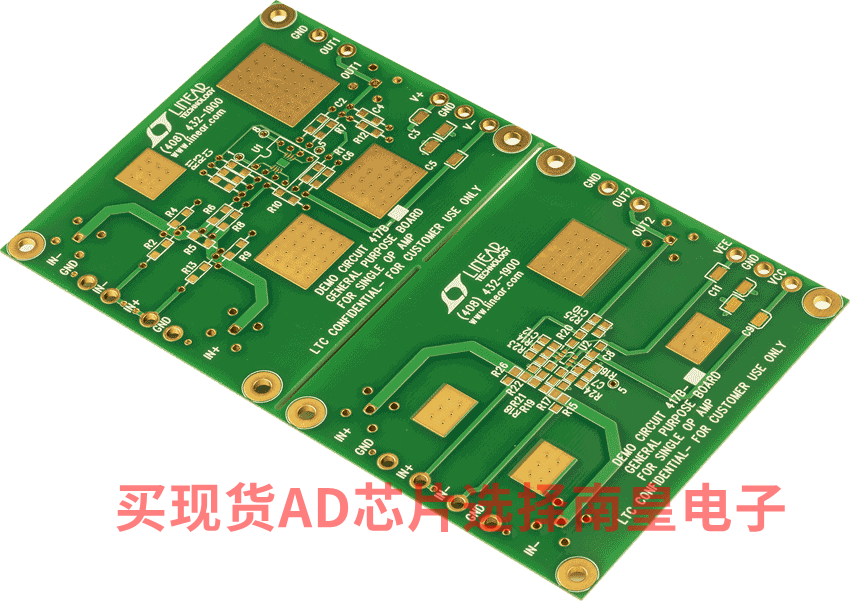

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板

DC417B：演示板
