LT1783的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
功能描述：采用 SOT-23 封装的 1.25MHz、Over-The-Top 微功率、轨至轨输入和输出运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1783的产品详情：

LT1783 是一款采用小外形 SOT-23 封装的 1.25MHz 运算放大器，可采用全单电源和分离电源工作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流少于 300μA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可以忽略不计。

LT1783 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 的时候也不例外)。

LT1783 能够驱动高达 18mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5μA。LT1783 运算放大器采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较低功率的应用，请查阅 LT1782 的相关信息。

应用

便携式仪表
电池或太阳能供电型系统
传感器调理
电源电流检测
电池监视
MUX 放大器
4mA 至 20mA 发送器

LT1783的优势和特点：

可在输入高于 V+ 的条件下运作
轨至轨输入和输出
微功率：300μA 电源电流 (最大值)
工作温度范围：-40ºC 至 125ºC
增益带宽乘积：1.25MHz
转换速率：0.42V/μs

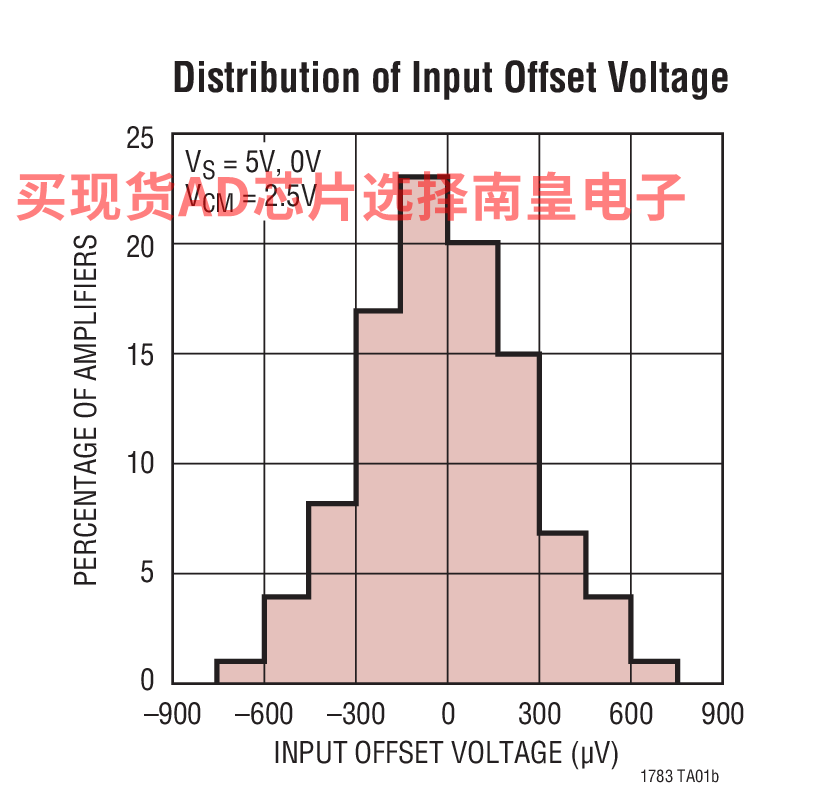

低输入失调电压：800μV (最大值)
单电源输入范围：0V 至 18V
高输出电流：18mA (最小值)
规格针对 3V、5V 和 ±5V 电源来拟订

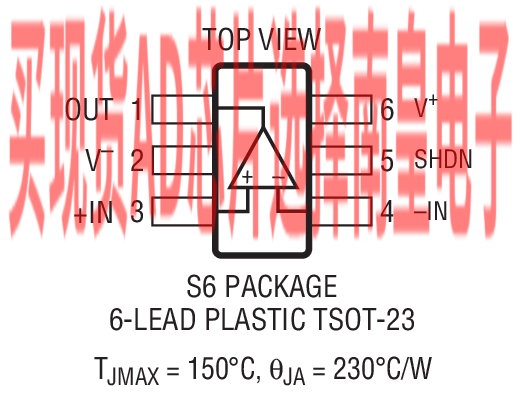

6 引脚版本提供了输出停机功能
反向电池保护至 18V
高电压增益：1500V/mV

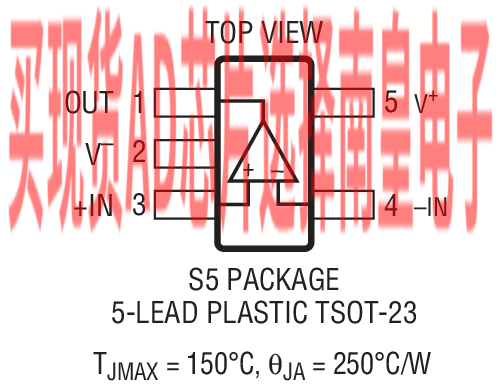

扁平 (高度仅 1mm) ThinSOT 封装

LT1783具体的完整产品型号参数及价格（美元）：

LT1783CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.26（100-499个）；1.12（1000+个）

LT1783CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.26（100-499个）；1.12（1000+个）

LT1783CS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.52（1000+个）

LT1783CS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.52（1000+个）

LT1783HS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.72（100-499个）；1.58（1000+个）

LT1783HS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.72（100-499个）；1.58（1000+个）

LT1783HS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.14（100-499个）；1.99（1000+个）

LT1783HS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.14（100-499个）；1.99（1000+个）

LT1783IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.51（100-499个）；1.43（1000+个）

LT1783IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.51（100-499个）；1.43（1000+个）

LT1783IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.87（1000+个）

LT1783IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.87（1000+个）

LT1783的评估套件：

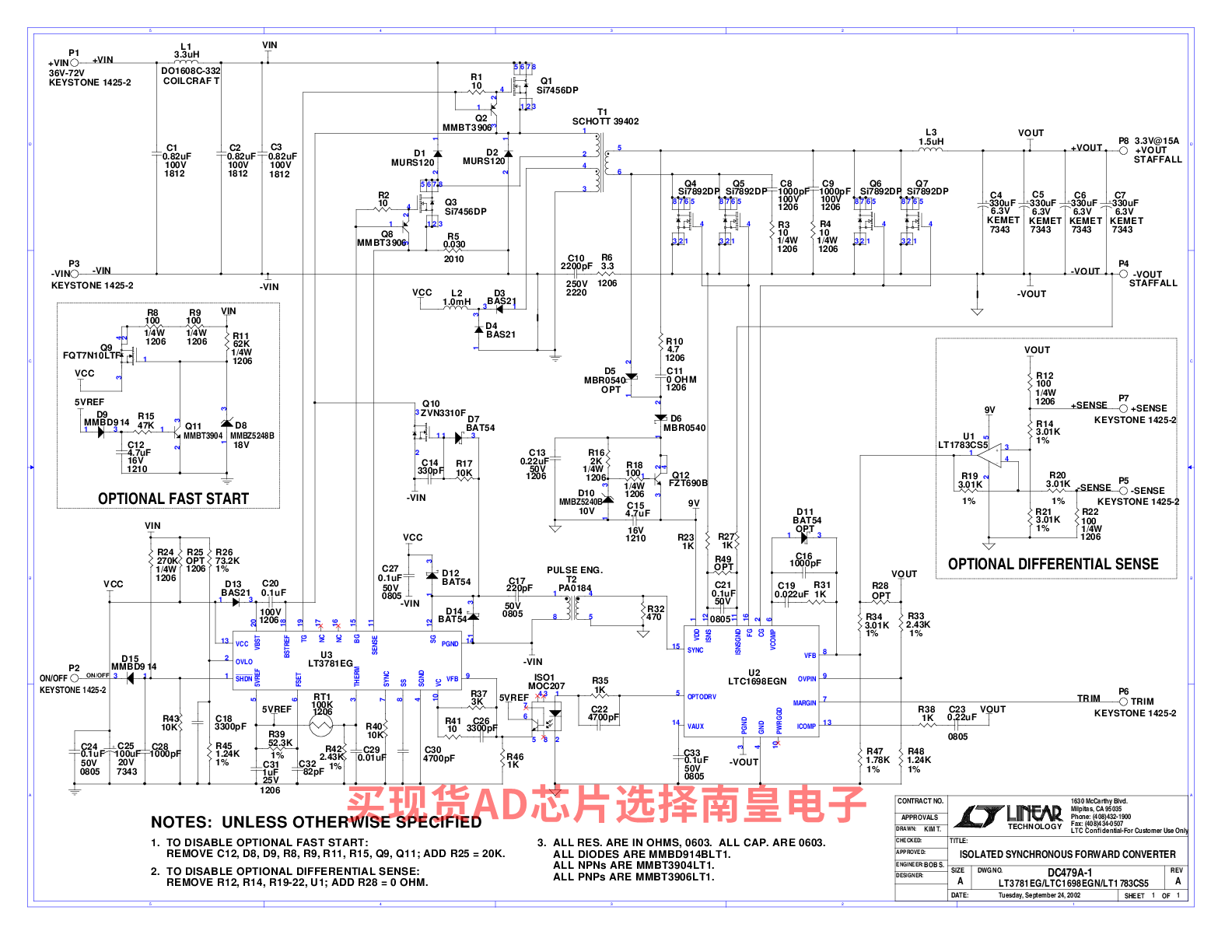

DC479A：LT3781EG、LTC1698EGN、LT1783CS5 | 隔离同步、正激转换器，VIN=36V-72V，VOUT=3.3V (15A)

DC479A演示板适用于：
LT1783 1.25MHz、Over-The-Top微功耗、轨到轨输入和输出运算放大器，采用SOT-23封装
LTC1698隔离辅助同步整流控制器
LT3781自举启动双晶体管同步正激式控制器

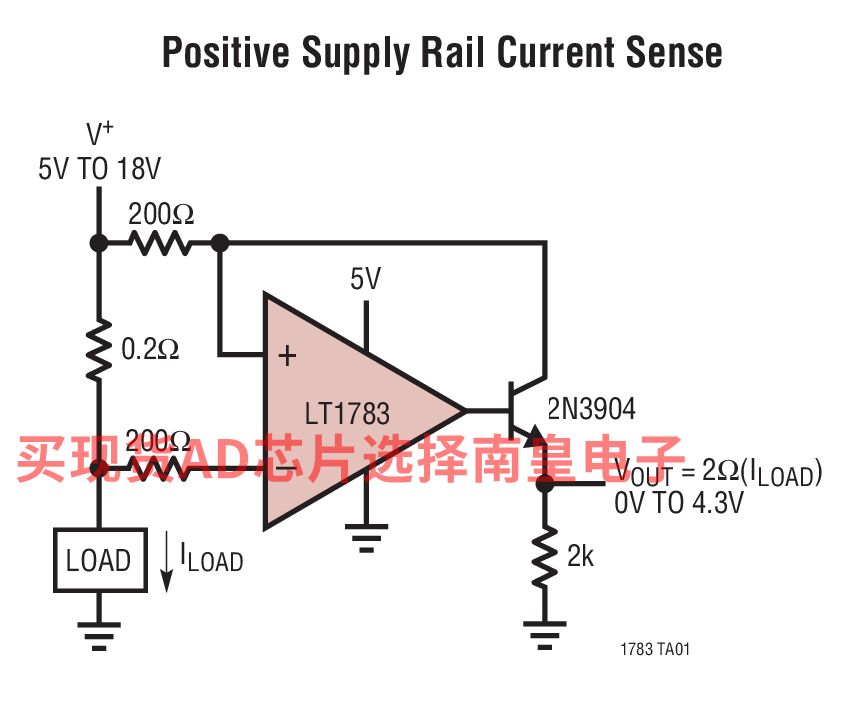

LT1783的电路图解：
