- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：精密运算放大器 (Vos<1mV且TCVos<2uV/C)
- 功能描述：采用 SOT-23 封装的微功率、Over-The-Top、轨至轨输入和输出运放
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1782 是一款采用小外形 SOT-23 封装的 200kHz 运放，可采用全单电源和分离电源工作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流少于 55µA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可忽略不计。
LT1782 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 时也不例外)。
LT1782 能够驱动高达 18mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5µA。LT1782 运放采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较高速度的应用，请查阅 LT1783。
Applications
- 便携式仪表
- 电池或太阳能供电型系统
- 传感器调理
- 电源电流检测
- 电池监视
- MUX 放大器
- 4mA 至 20mA 发送器
- 可在输入高于 V+ 的条件下运作
- 轨至轨输入和输出
- 微功率：55µA 电源电流 (最大值)
- 工作电压范围：-40°C 至 125°C
- 扁平 (高度仅 1mm) ThinSOT 封装

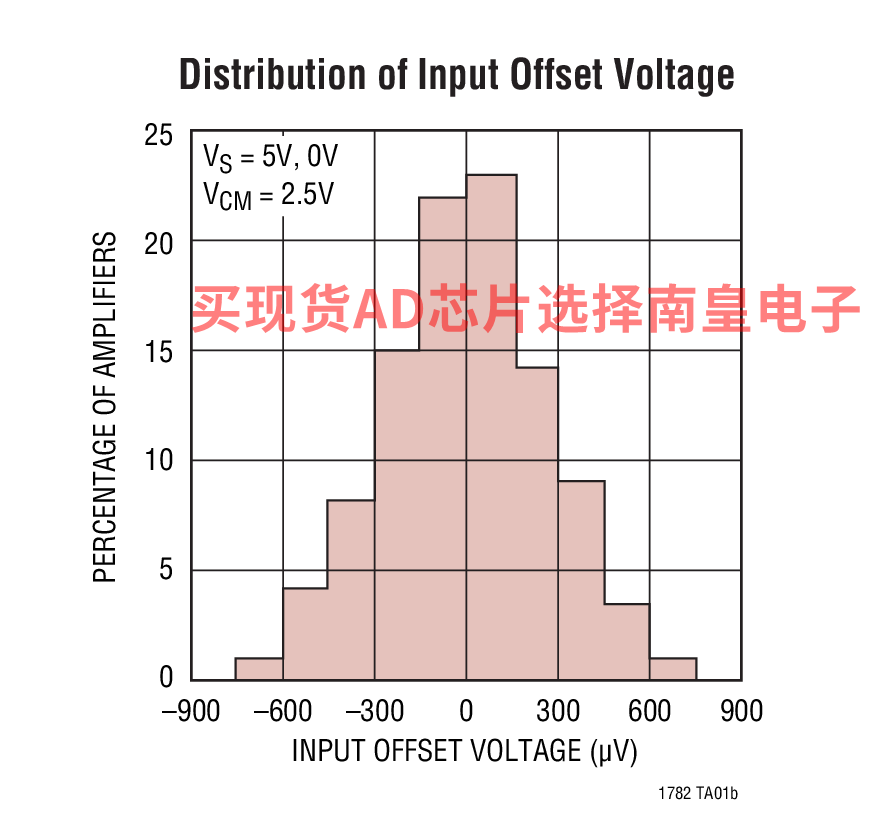

- 低输入失调电压：800µV (最大值)
- 单电源输入范围：0V 至 18V
- 高输出电流：18mA (最小值)
- 技术规格针对 3V、5V 和 ±5V 电源而拟订
- 在 6 引脚版本上提供输出停机功能
- 反向电池保护至 18V
- 高电压增益：1500V/mV
- 增益带宽乘积：200kHz
- 转换速率：0.07V/µs
LT1782CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.47（100-499个）；1.29（1000+个）
LT1782CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.47（100-499个）；1.29（1000+个）
LT1782CS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.52（1000+个）
LT1782CS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.68（100-499个）；1.52（1000+个）
LT1782HS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.72（100-499个）；1.58（1000+个）
LT1782HS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.72（100-499个）；1.58（1000+个）
LT1782HS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.14（100-499个）；1.99（1000+个）
LT1782HS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.14（100-499个）；1.99（1000+个）
LT1782IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.79（100-499个）；1.7（1000+个）
LT1782IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.79（100-499个）；1.7（1000+个）
LT1782IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.87（1000+个）
LT1782IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.99（100-499个）；1.87（1000+个）

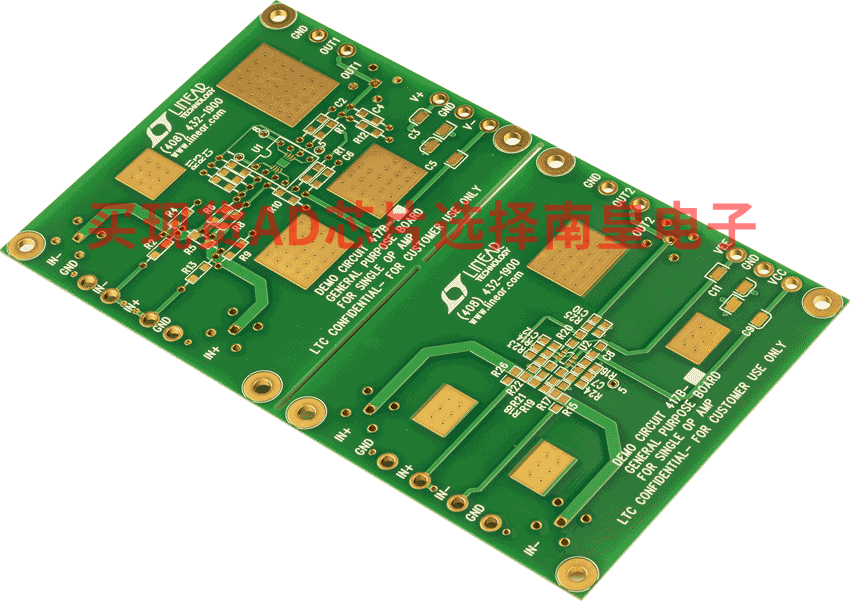

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板
DC417B：演示板
