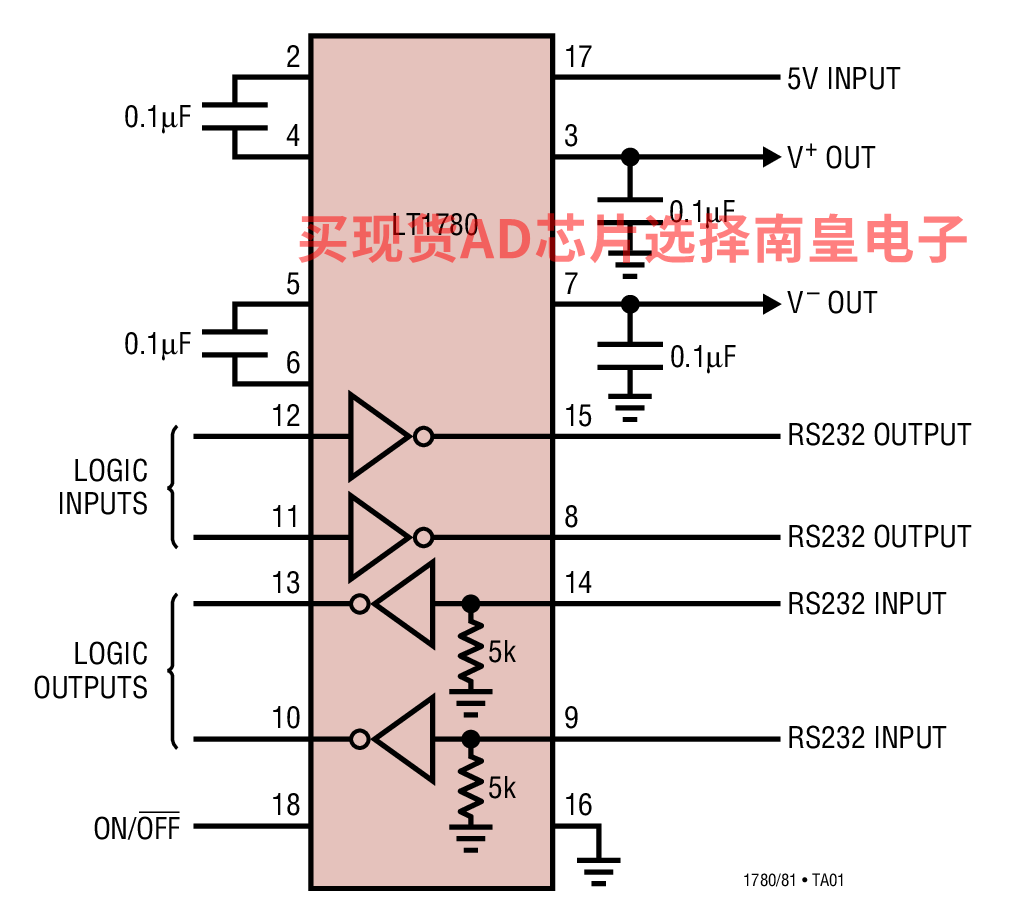

LT1780 / LT1781 是双通道 RS232 驱动器 / 接收器对，其具有集成化充电泵，以依靠单 5V 电源产生 RS232 电压电平。这些电路仅采用 0.1μF 外部电容器，消耗功率仅为 40mW，其传输速率可达 120kbaud，甚至在驱动重的容性负载时也不例外。芯片上的新型 ESD 结构使得 LT1780 / LT1781 能够按照 IEC 1000-4-2 规格要求安然经受 ±15kV 空气隙和 ±8kV 接触 ESD 测试，从而免除了在 RS232 线路引脚上增设昂贵 TransZorbs 的需要。LT1780 / LT1781 完全符合 EIA RS232 标准。驱动器输出得到了过载保护，并可短路至地或高达 ±30V 而不受损坏。在停机 (SHUTDOWN) 或电源关闭的情况下，驱动器和接收器输出处于高阻抗状态，从而实现了线路共享。

LT1780 / LT1781 是 LT1180A / LT1181A、LT1280A / LT1281A 和 LT1381 的直接升级版器件，适合那些要求提供最大程度 ESD 保护的应用。

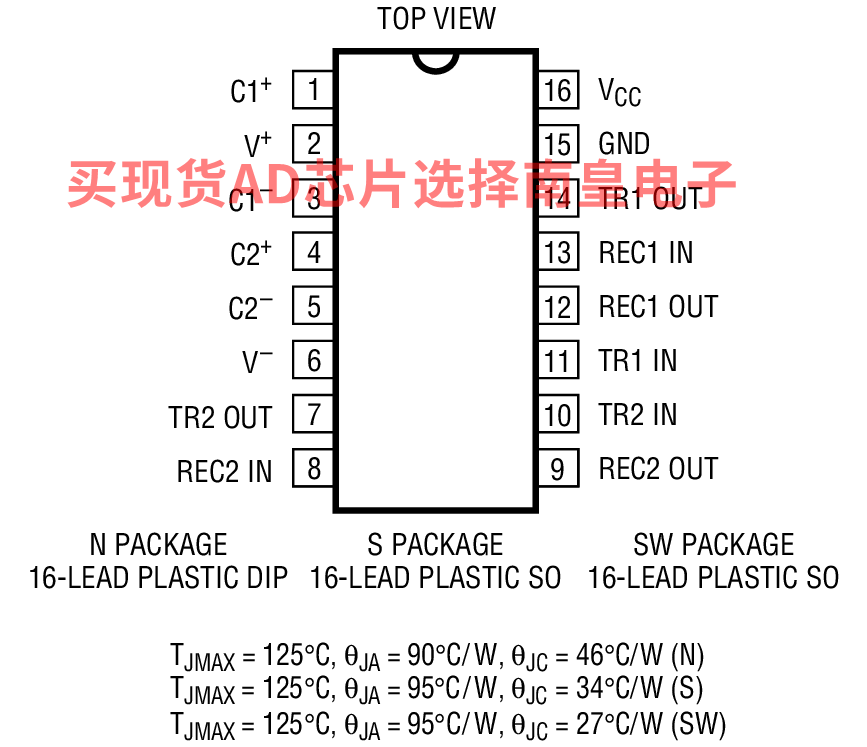

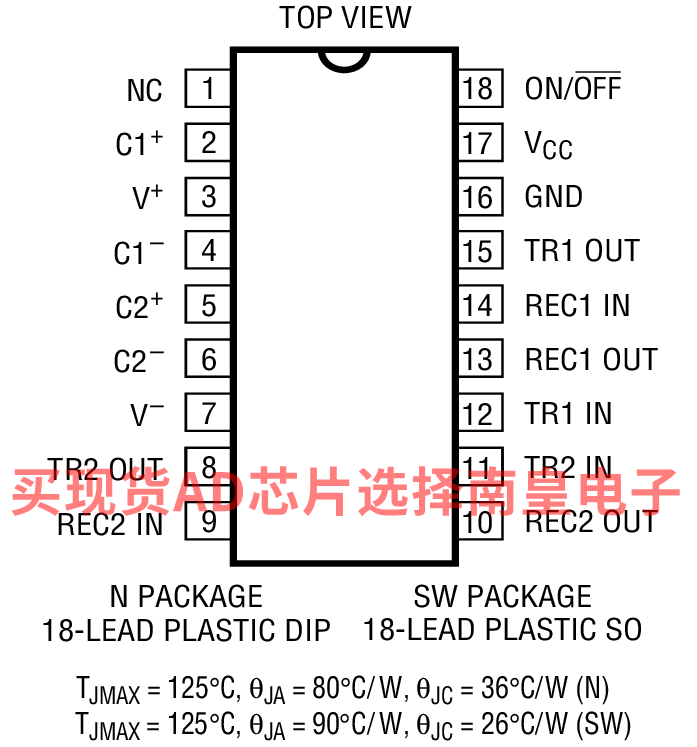

LT1781 采用 16 引脚 DIP、SO 和 SW 封装。对于那些需要 SHUTDOWN 功能的应用，LT1780 可提供 18 引脚 DIP 和 SW 封装。

应用

• 便携式计算机
• 电池供电型系统
• 电源发生器
• 终端
• 调制解调器

• 10mA 最大电源电流
• ESD 保护等级达到 IEC 1000-4-2 Level 4 规格要求
  • ±15kV 空气隙放电，±8kV 接触放电
• 使用小的电容器：0.1μF

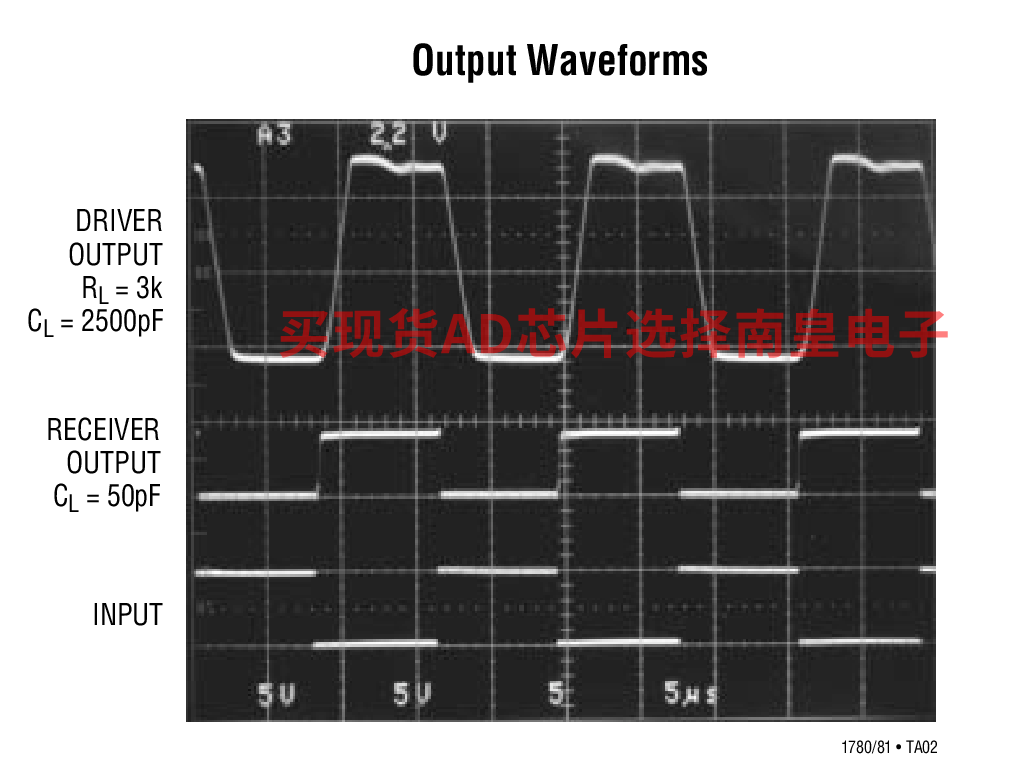

• 120kBaud 传输速率 (RL = 3k，CL = 2500pF)
• 250kBaud 传输速率 (RL = 3k，CL = 1000pF)
• 输出可承受 ±30V 而不会受损
• 与 CMOS 器件相似的低功率：40mW
• 采用单 5V 电源工作
• 坚固型双极性设计
• 当关闭或断电时输出呈高阻抗状态
• 满足所有的 RS232 规格要求
• 可提供带或不带停机功能的器件版本
• 无闭锁现象

LT1781CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：2.95（100-499个）；2.75（1000+个）

LT1781CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.25（100-499个）；3.01（1000+个）

LT1781CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.25（100-499个）；3.01（1000+个）

LT1781CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.52（1000+个）

LT1781CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.52（1000+个）

LT1781IN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：3.55（100-499个）；3.4（1000+个）

LT1781IS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.66（1000+个）

LT1781IS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.66（1000+个）

LT1781ISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.76（1000+个）

LT1781ISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.76（1000+个）

LT1781CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：2.95（100-499个）；2.75（1000+个）

LT1781CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.25（100-499个）；3.01（1000+个）

LT1781CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.25（100-499个）；3.01（1000+个）

LT1781CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.52（1000+个）

LT1781CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：3.85（100-499个）；3.52（1000+个）

LT1781IN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：3.55（100-499个）；3.4（1000+个）

LT1781IS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.66（1000+个）

LT1781IS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.85（100-499个）；3.66（1000+个）

LT1781ISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.76（1000+个）

LT1781ISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.76（1000+个）
