LT1739的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：高输出电流运算放大器 (≥ 100mA)
功能描述：双通道 500mA、200MHz xDSL 线路驱动器放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1739的产品详情：

LT1739 是一款最小输出电流为 500mA 的双通道运放，其具有出色的失真性能。该放大器拥有数值为 10 的稳定增益，但是可容易地针对较低的增益进行补偿。扩展的输出摆幅允许采用较低的电源轨以降低系统功耗。电源电流采用一个外部电阻器来设定以优化功率耗散。LT1739 具有平衡的高阻抗输入以及低的输入偏置电流和输入失调电压。可以很容易地实现主动终止以进一步减少系统功耗。短路保护和热停机功能可确保器件的坚固性。

输出采用 ±12V 电源把一个 100Ω 负载驱动至 ±11.1V，以及将一个 250mA 负载驱动至 ±10.9V。在 xDSL 线路驱动器应用中，LT1739 是 LT1794 的一款引脚对引脚兼容的替代产品，而且无需变更电路。

LT1739 采用非常小巧的耐热性能增强型 3mm x 4mm DFN 封装或 20 引脚 TSSOP 封装，以在中心局线路驱动器应用中实现最大的端口密度。如需 LT1739 的双通道版本，请查阅 LT6301 的产品手册。

应用

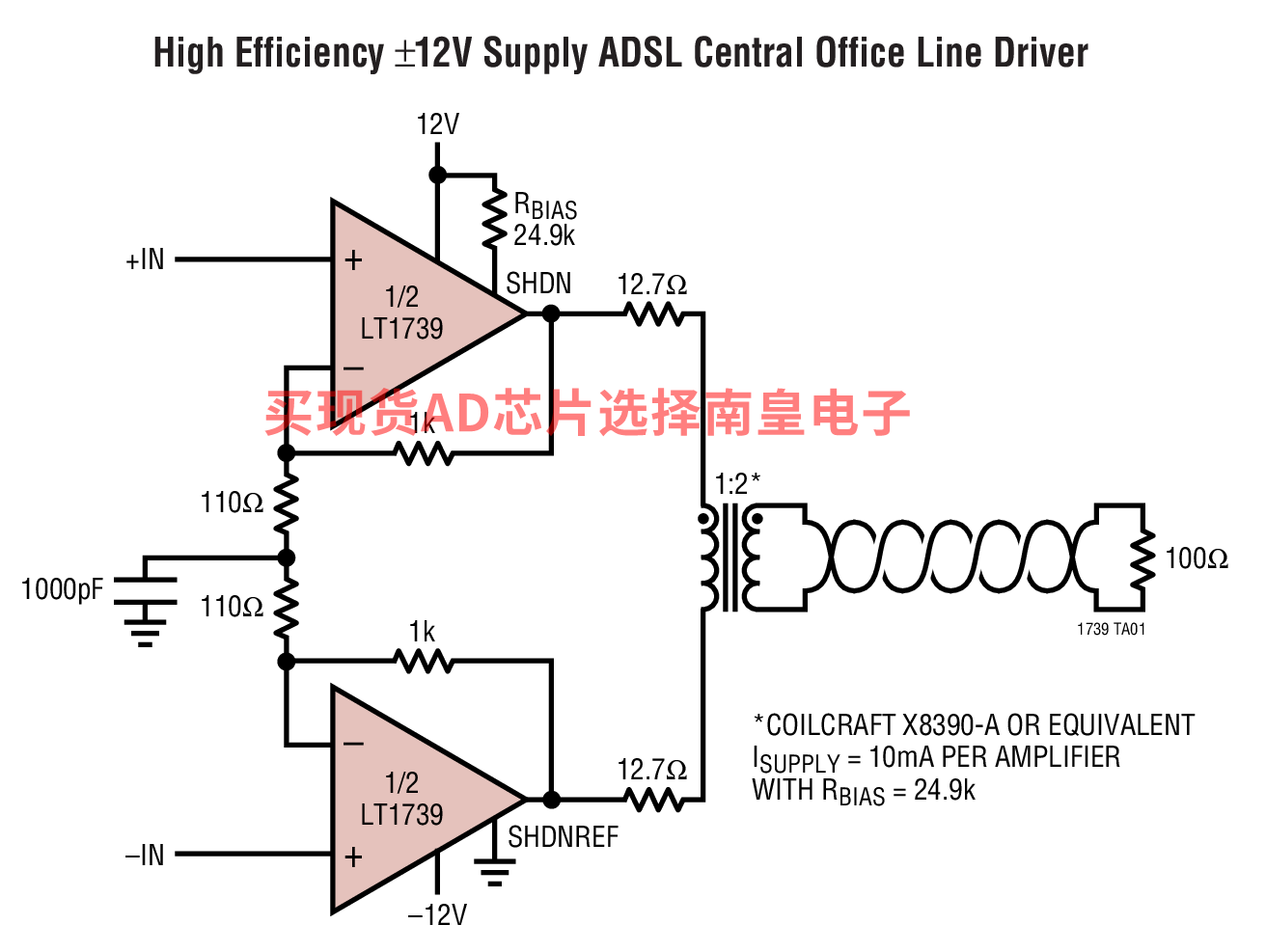

高密度 ADSL 中心局线路驱动器
高效率 ADSL、HDSL2、G.Lite、SHDSL 线路驱动器
缓冲器
测试设备放大器
电缆驱动器

LT1739的优势和特点：

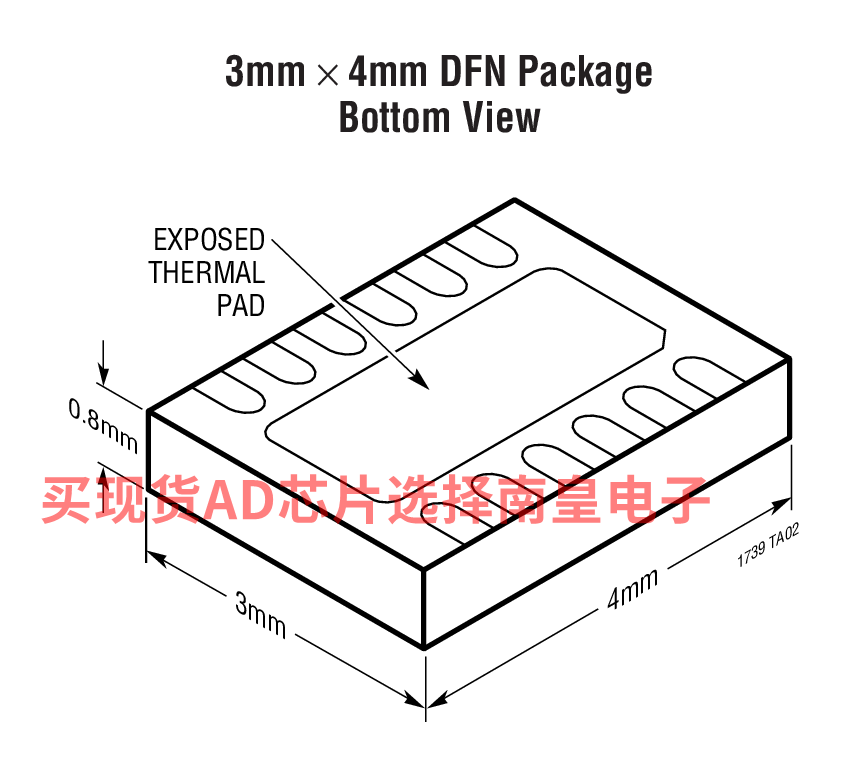

3mm x 4mm 高功率 DFN 封装
超过了针对全速、下游 ADSL 线路驱动器的所有要求
±500mA 最小 IOUT
±11.1V 输出摆幅，VS = ±12V，RL = 100Ω
±10.9V 输出摆幅，VS = ±12V，IL = 250mA
低失真：–82dBc (在 1MHz，给 50Ω 负载提供 2VP-P)
省电的可调电源电流
功率增强型 TSSOP-20 小占板面积封装
200MHz 增益带宽
600V/μs 转换速率
规格在 ±12V 和 ±5V

LT1739具体的完整产品型号参数及价格（美元）：

LT1739CFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：4.79（100-499个）；3.97（1000+个）

LT1739CFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.79（100-499个）；3.97（1000+个）

LT1739CUE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.9（100-499个）；4.08（1000+个）

LT1739CUE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.9（100-499个）；4.08（1000+个）

LT1739IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：5.78（100-499个）；4.8（1000+个）

LT1739IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.78（100-499个）；4.8（1000+个）

LT1739IUE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：5.89（100-499个）；4.91（1000+个）

LT1739IUE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.89（100-499个）；4.91（1000+个）
