- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：高压运算放大器≥12V
- 功能描述：单通道、200MHz、低噪声、精准运算放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1722/LT1723/LT1724 是单通道/双通道/四通道、低噪声、低功率、高速运算放大器。相对具有相似带宽的其他器件，这些产品具有较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。200MHz 的增益带宽确保了视频条件下的高开环增益。
低输入噪声电压利用减低的电源电流来实现。总噪声专为一个 0.8k 至 12k 的源电阻而优化。由于运用了输入偏置电流抵消方法，因此无需对每个输入端上的电阻进行平衡。
输出采用 ±5V 电源将一个 150Ω 负载驱动至 ±3V。当采用单 5V 电源时，输出摆幅从 1.5V 至 3.5V (把一个 500Ω 负载连接至 2.5V 的情况下)。该放大器具有稳定的单位增益 (CLOAD ≤ 100pF)。

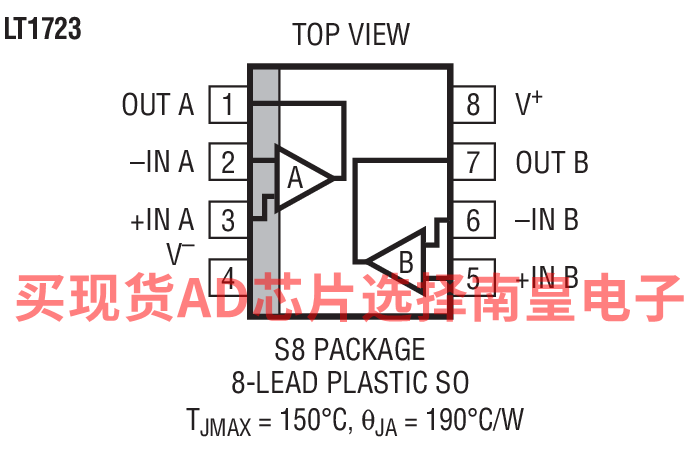

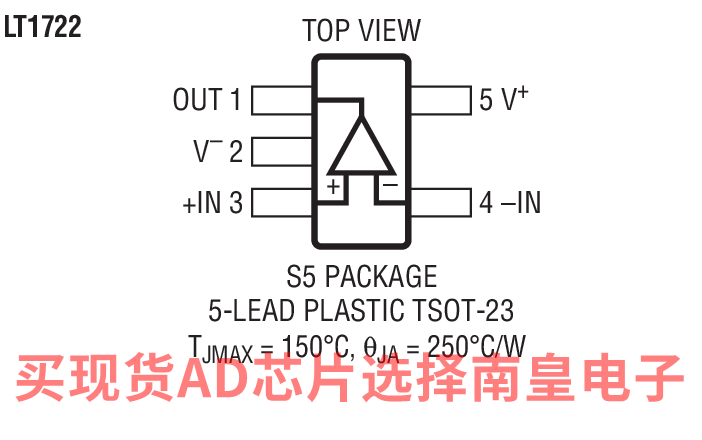

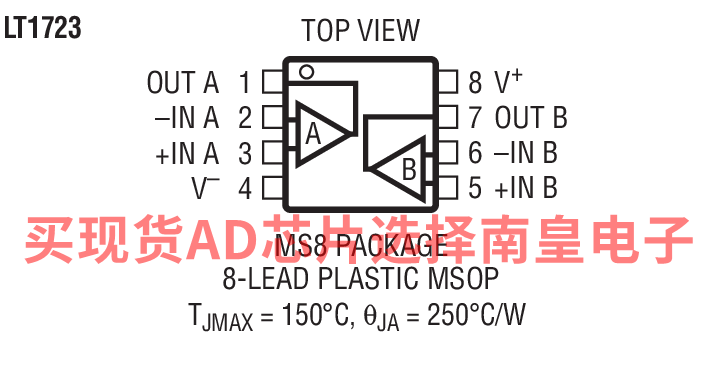

LT1722/LT1723/LT1724 运用了凌力尔特先进的低电压互补双极型工艺而制造。LT1722 采用 SO-8 和 5 引脚 SOT-23 封装。LT1723 可提供 SO-8 和 MS8 封装。LT1724 则使用 14 引脚 SO 封装。
应用
- 视频和 RF 放大
- ADSL、HDSL II、VDSL 接收器
- 有源滤波器
- 宽带放大器
- 缓冲器
- 数据采集系统
- 3.8nV /√Hz 输入噪声电压
- 3.7mA 电源电流
- 200MHz 增益带宽
- 低总谐波失真：-85dBc (在 1MHz)
- 70V/μs 转换速率
- 400μV 最大输入失调电压
- 300nA 最大输入偏置电流
- 具稳定的单位增益
- 可在采用高达 100pF 容性负载时实现稳定
- 23mA 最小输出电流
- 技术规格针对 ±5V 和单 5V 电源而拟订
- 扁平 (高度仅 1mm) SOT-23 (ThinSOT) 封装
LT1722CS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：1.31（100-499个）；0.99（1000+个）
LT1722CS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.31（100-499个）；0.99（1000+个）
LT1722CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.28（100-499个）；1.06（1000+个）
LT1722CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.28（100-499个）；1.06（1000+个）
LT1722IS5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.54（100-499个）；1.24（1000+个）
LT1722IS5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.54（100-499个）；1.24（1000+个）
LT1722IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：1.51（100-499个）；1.25（1000+个）
LT1722IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.51（100-499个）；1.25（1000+个）

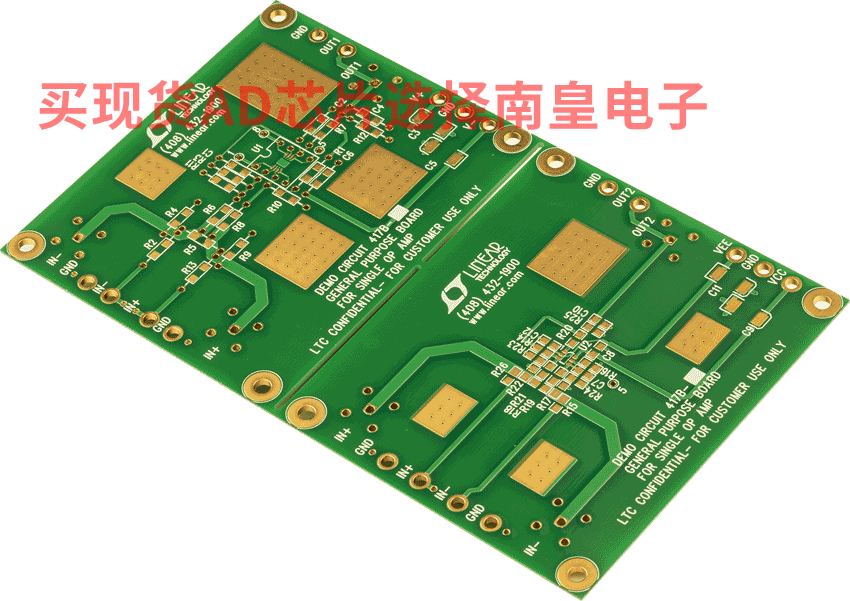

DC417B：DIP8、MS8、S8、SOT23-6|适用于单个运算放大器的多封装通用板
DC417B：演示板
