LT1721（具轨至轨输出的四通道、4.5ns、单电源 3V/5V 比较器）-AD代理

LT1721的基本参数

制造厂商：AD
产品类别：比较器
技术类目：高速比较器（传播延迟<100ns）
功能描述：具轨至轨输出的四通道、4.5ns、单电源 3V/5V 比较器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1721的产品详情：

LT1720/LT1721 是 UltraFast 双通道/四通道比较器，专为单工作电源而优化，并具有一个 2.7V 至 6V 的电源电压范围。输入电压范围从地电位以下 100mV 扩展至电源电压以下 1.2V。内部迟滞使 LT1720/LT1721 具备了易用性，即使在采用缓慢移动的输入信号时也不例外。轨至轨输出可直接连接至 TTL 和 CMOS 电路。或者，也可以运用对称输出驱动，以适应模拟应用的要求或实现至其他电源逻辑电平的简易变换。

LT1720 可采用 3 种 8 引脚封装；每个比较器具有 3 个引脚，再加上电源引脚和接地引脚。除了 SO 和 MSOP 封装之外，还提供了一种适合空间受限型应用的 3mm x 3mm 扁平 (高度仅 0.8mm) 双侧引脚细间距无引线封装 (DFN)。LT1721 采用 16 引脚 SSOP 和 S 封装。

LT1720/LT1721 的引出脚配置通过把最敏感的输入 (反相) 置于远离输出的地方 (被电源轨所屏蔽)，较大限度地减轻了寄生效应。对于那些最重视小外形尺寸和低功率的系统而言，LT1720/LT1721 堪称理想之选。

应用

高速差分线路接收器

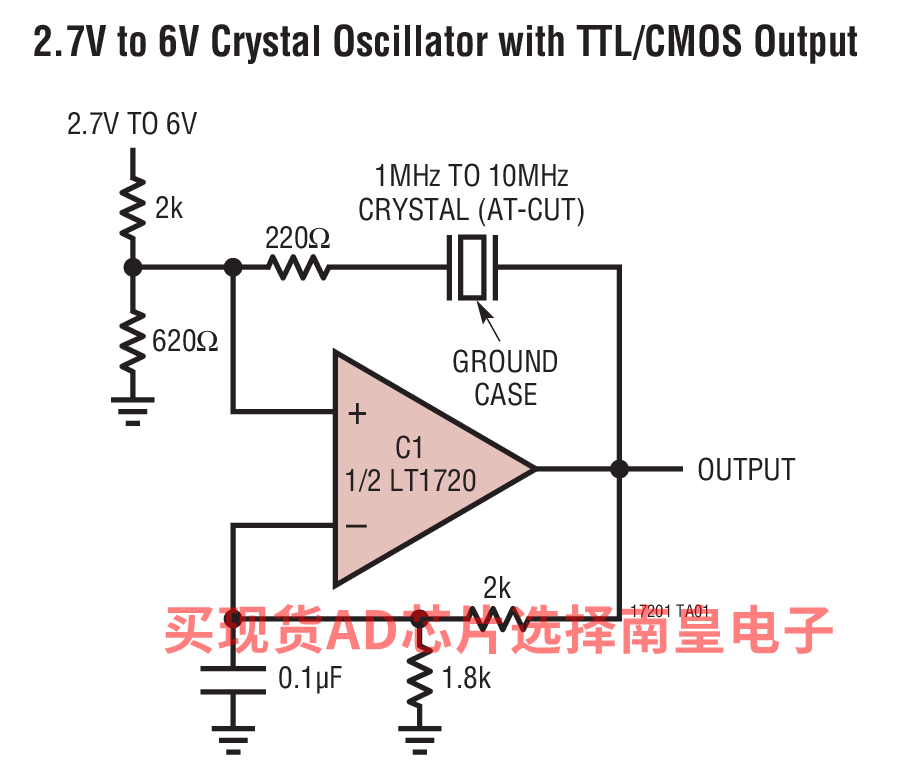

晶体振荡器电路
窗口比较器
门限检测器/鉴别器
脉冲展延器
零交叉检测器
高速采样电路

LT1721的优势和特点：

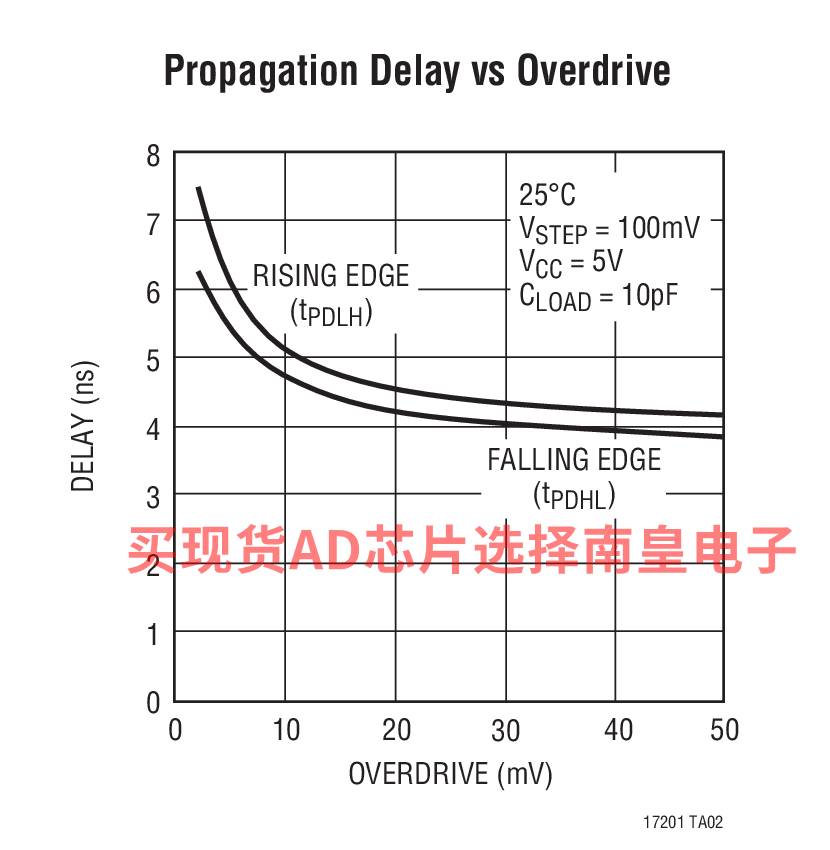

超快：
- 4.5ns (采用 20mV 过驱动电压)
- 7ns (采用 5mV 过驱动电压)
低功率：每个比较器的电流消耗为 4mA
专为 3V 和 5V 工作电源而优化
引出脚配置专为高速易用性而优化
输入电压范围扩展至负电源轨以下 100mV
TTL/CMOS 兼容型轨至轨输出
具规定限值的内部迟滞
低动态耗用电流；15μA/(V-MHz)，在大多数电路中受负载的支配
纤巧型 3mm x 3mm x 0.8mm DFN 封装 (LT1720)

LT1721具体的完整产品型号参数及价格（美元）：

LT1721CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.47（1000+个）

LT1721CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.87（100-499个）；5.47（1000+个）

LT1721CS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.64（100-499个）；5.24（1000+个）

LT1721CS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.64（100-499个）；5.24（1000+个）

LT1721IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：6.15（100-499个）；5.7（1000+个）

LT1721IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.15（100-499个）；5.7（1000+个）

LT1721IS#PBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：5.92（100-499个）；5.47（1000+个）

LT1721IS#TRPBF，封装：16-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.92（100-499个）；5.47（1000+个）

LT1721的评估套件：
