- 制造厂商：AD
- 产品类别：比较器
- 技术类目：高速比较器（传播延迟<100ns）
- 功能描述：单通道、4.5ns、低功率、3V / 5V / ±5V 轨至轨比较器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1711 / LT1712 是一款具有轨至轨输入、轨至轨互补型输出和一个输出锁存器的超快 (UltraFast) 4.5ns 比较器。该器件专为 3V 和 5V 电源而优化，可在 2.4V 至 12V 的单电源电压范围内工作，或采用 ±2.4V 至 ±6V 的双电源供电运行。
LT1711 / LT1712 专为在多种系统中提供易用性而设计。除了宽电源电压灵活性之外，轨至轨输入共模范围扩展至超过两个电源轨达 100mV，而且对于进一步超过电源轨扩展的输入，还为输出提供了针对相位反转的保护。另外，轨至轨输入可以被带到相反的电源轨，并不会造成输入电流的显著增加。轨至轨匹配互补型输出直接连接至 TTL 或 CMOS 逻辑电路，并能吸收 10mA (至 GND 的 0.5V 之内) 或供应 10mA (至 V+ 的 0.7V 之内)。
LT1711 / LT1712 具有一个可兼容 TTL/CMOS 的内部锁存器，用于在输出上保留输入数据。只要 LATCH 引脚保持高电平，该锁存器就保存数据。LATCH 引脚迟滞提供了针对缓慢移动或噪声锁存信号的保护作用。LT1711 采用 8 引脚 MSOP 封装。LT1712 采用 16 引脚窄体 SSOP 封装。
应用
- 高速自动测试设备
- 开关稳压器的电流检测

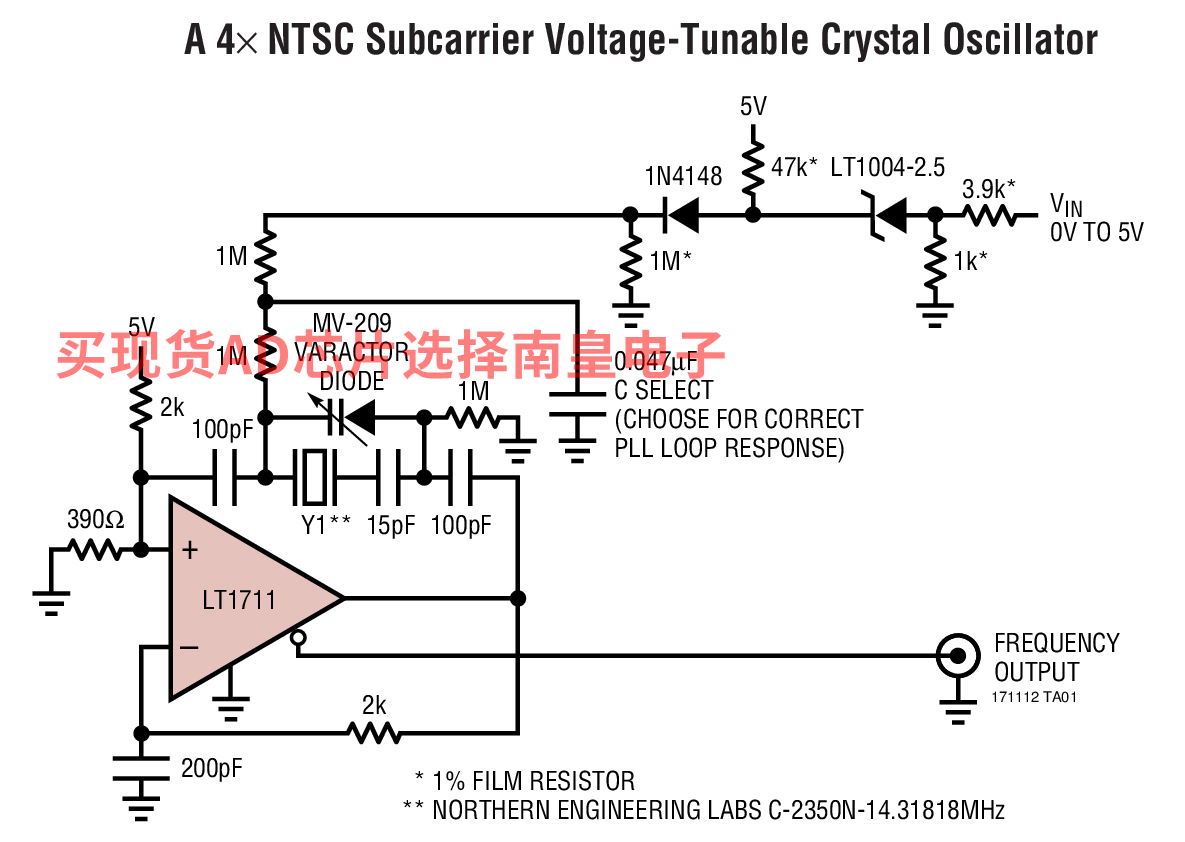

- 晶体振荡器电路
- 高速采样电路
- 高速 A/D 转换器
- 脉宽调制器
- 窗口比较器
- 扩展范围电压 (V) / 频率 (F) 转换器
- 快速脉冲振幅 / 宽度鉴别器
- 线路接收器
- 高速触发器

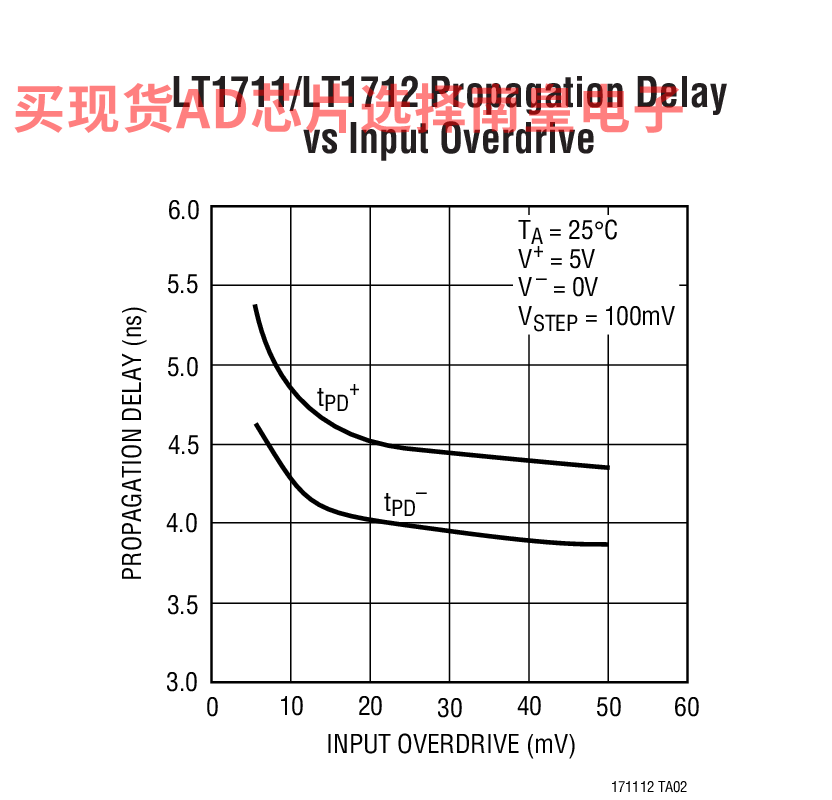

- 超快：
- 在 20mV 过驱动时为 4.5ns
- 在 5mV 过驱动时为 5.5ns
- 轨至轨输入
- 轨至轨互补型输出 (可兼容 TTL/CMOS)
- 规格在 2.7V、5V 和 ±5V 电源
- 输出锁存器
- 输入能够超过电源电压而不发生相位反转
- LT1711：8 引脚 MSOP 封装
- LT1712：16 引脚窄体 SSOP 封装
LT1711CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.12（100-499个）；2.65（1000+个）
LT1711CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.12（100-499个）；2.65（1000+个）
LT1711IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.89（1000+个）
LT1711IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.89（1000+个）
LT1711CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.12（100-499个）；2.65（1000+个）
LT1711CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.12（100-499个）；2.65（1000+个）
LT1711IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.89（1000+个）
LT1711IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.89（1000+个）
