LT1671 是一款具有互补型输出和锁存器的低功率 60ns 比较器。输入共模范围从正电源以下 1.5V 扩展到低至负电源轨。与 LT1394、LT1016 和 LT1116 一样，该比较器具有专为直接连接至 TTL 或 CMOS 逻辑电路而设计的互补型输出。LT1671 可以采用单 5V 电源或双 ±5V 电源供电运作。低偏移电压规格和高增益使得 LT1671 能够在精准型应用中使用。

LT1671 专为改善众多工作条件下的速度和稳定性而设计。输出级在正负两个方向上均提供了有源驱动，以使 TTL、CMOS 或无源负载获得最大速度，并具有极小的交叉传导电流。与其他的快速比较器不同，LT1671 即使在输入信号穿过有源区缓慢移动时也保持稳定，从而免除了规定一个最小输入转换速率的需要。

LT1671 具有一个可兼容 TTL/CMOS 的内部锁存器，用于在输出上保留输入数据。只要 LATCH 引脚保持高电平，该锁存器就保存数据。诸如增益、偏移和负电源电流等器件参数不会受到负电源电压变化的显著影响。

应用

• 高速 A/D 转换器
• 零交叉检测器
• 开关稳压器的电流检测
• 扩展范围电压 (V) / 频率 (F) 转换器
• 快速脉冲振幅 / 宽度鉴别器
• 高速触发器
• 线路接收器
• 高速采样电路



• 低功率：450μA
• 快速：

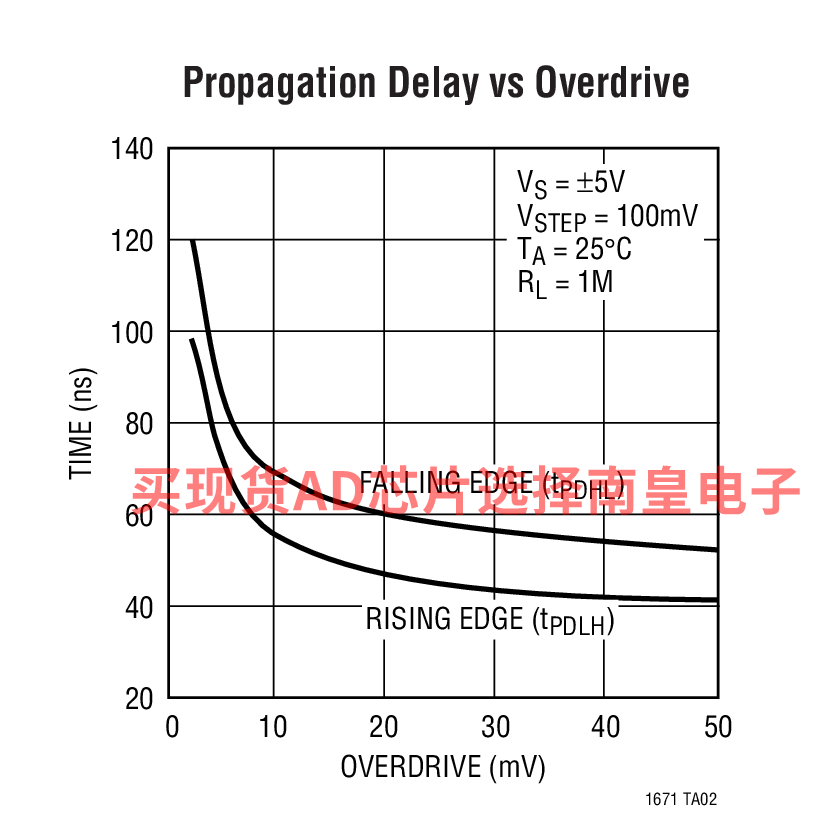

  • 在 20mV 过驱动时为 60ns
  • 在 5mV 过驱动时为 85ns
• 低偏移电压：0.8mV
• 可采用单 5V 电源或双 ±5V 电源工作
• 输入共模扩展至负电源
• 没有最小输入转换速率要求
• 互补型 TTL 输出
• 输入能够超过电源电压而不发生相位反转
• 引脚与LT1394、LT1016 和 LT1116 相兼容
• 输出锁存能力
• 采用 8 引脚 MSOP 和 SO 封装



LT1671CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.47（100-499个）；2.31（1000+个）

LT1671CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.47（100-499个）；2.31（1000+个）

LT1671CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LT1671CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；2.02（1000+个）

LT1671IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.43（1000+个）

LT1671IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.59（100-499个）；2.43（1000+个）

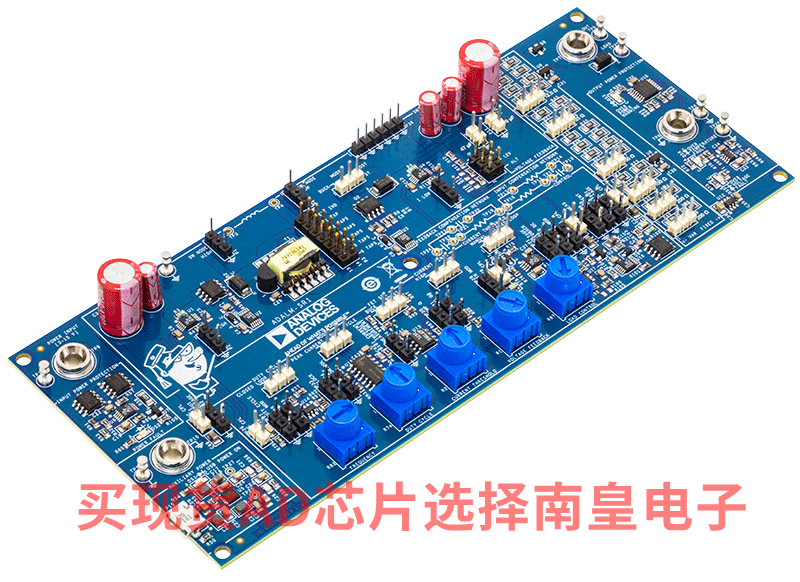

ADALM-SR1：开关稳压器主动学习模块

ADALM-SR1（ADI公司主动学习模块、开关稳压器）板是用于多个开关稳压器（包括降压和升压稳压器）练习的配套模块：

升压和降压转换器元件以及开环工作 降压型转换器：闭环运行 升压型转换器：闭环运行

这些练习需要使用更复杂的电路，超出了试验板的电路构建能力，为此设计出ADALM-SR1，将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备：

5V USB 墙壁适配器 用于输入电源（0-12V、2A）的基本可调电源 万用表 ADALM2000或基本示波器（双通道，带触发功能，>10MHz带宽）
