- 制造厂商：AD
- 产品类别：运算放大器
- 技术类目：低功耗运算放大器（≤ 1mA/放大器）
- 功能描述：1.2MHz、0.4V/μs Over-The-Top 微功率轨至轨输入和输出运放
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT1638 是一款低功率双路轨至轨输入和输出运算放大器，采用标准 8 引脚 PDIP 和 SO 封装以及 8 引脚 MSOP 封装。LT1639 是一款低功率四路轨至轨输入和输出运算放大器，采用标准 14 引脚 PDIP 和表面贴装型封装。对于空间受限的应用，LT1638 可采用 3mm x 3mm x 0.8mm 双侧微细间距无引线封装 (DFN)。
LT1638 / LT1639 运放可采用所有总电压为 2.5V 至44V 的单工作电源或分离型工作电源，每个放大器仅吸收 170μA 的静态电流。这些放大器具有反向电池保护功能，而且在反向电源高达 18V 的情况下不吸收电流。
LT1638 / LT1639 的输入范围包括正负电源，该器件独一无二的特点是它能够在超过限额的条件下 (即：其两个输入中的一个或全部两个高于 V+) 运作。输入可处理 44V (差分和共模)，这与电源电压无关。输入级包括倒相保护电路，以防止在输入低于负电源电压的情况下发生误输出。输入引线中包括保护电阻器，因此当输入被强制低于负电源电压时电流不会变得过大。LT1638 / LT1639 能够驱动高达 25mA 的负载，并仍然保持了轨至轨能力。这些运放具单位增益稳定性，并在采用了可选的输出补偿时驱动高达 1000pF 的全容性负载。
应用
- 电池或太阳能供电型系统
- 便携式仪表
- 传感器调理
- 电源电流检测
- 电池监视
- 微功率有源滤波器
- 4mA 至 20mA 发送器

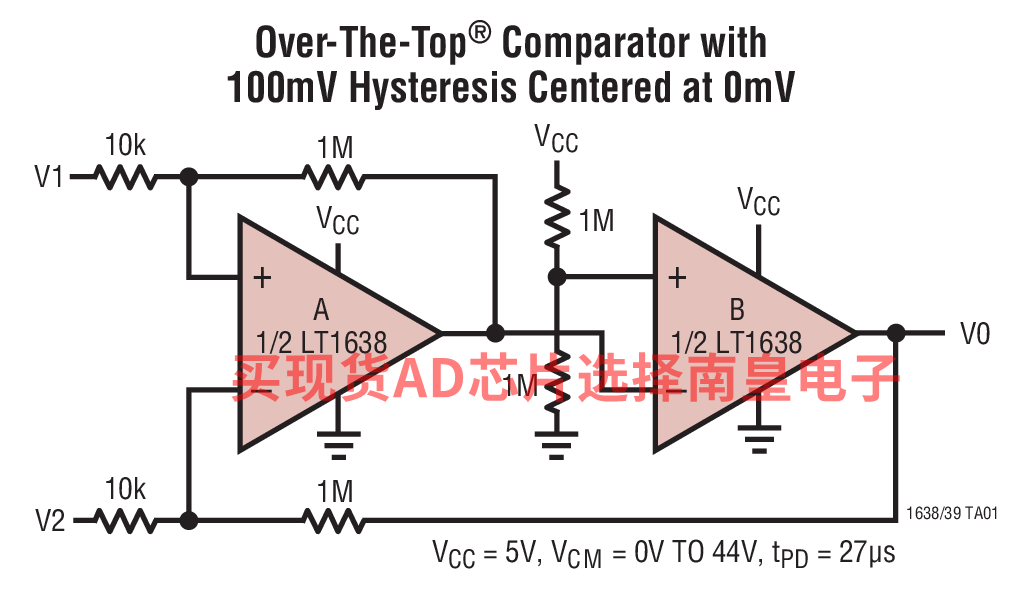

- 可在输入高于 V+ 的情况下运作
- 轨至轨输入和输出
- 低功率：每个放大器的电流消耗为 230μA (最大值)
- 增益带宽乘积：1.2MHz
- 转换速率：0.4V/μs
- 高输出电流：25mA (最小值)
- 针对 3V、5V 和 ±15V 电源
- 反向电池保护至 18V
- 无电源排序问题
- 高电压增益：1500V/mV
- 单电源输入范围：-0.4V 至 44V
- 高 CMRR：98dB
- 无倒相
- 采用 14 引脚 SO、8 引脚 MSOP 和 DFN 封装
LT1639CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.8（1000+个）
LT1639CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；3.98（1000+个）
LT1639CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；3.98（1000+个）
LT1639HS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.9（1000+个）
LT1639HS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.9（1000+个）
LT1639IN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.60（1000+个）
LT1639IS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：5（100-499个）；4.78（1000+个）
LT1639IS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5（100-499个）；4.78（1000+个）
LT1639CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：4.03（100-499个）；3.8（1000+个）
LT1639CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；3.98（1000+个）
LT1639CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；3.98（1000+个）
LT1639HS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.9（1000+个）
LT1639HS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.12（100-499个）；4.9（1000+个）
LT1639IN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：4.77（100-499个）；4.60（1000+个）
LT1639IS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：5（100-499个）；4.78（1000+个）
LT1639IS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5（100-499个）；4.78（1000+个）
