LT1584（具可调和固定输出的 7A 低压差快速响应正稳压器）-AD代理

LT1584的基本参数

制造厂商：AD
产品类别：LDO 线性稳压器
技术类目：正线性稳压器(LDO)
功能描述：具可调和固定输出的 7A 低压差快速响应正稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1584的产品详情：

LT1584 / LT1585 / LT1587 是低压差三端稳压器，它们分别具有 7A、4.6A 和 3A 的输出电流能力。其设计专为那些瞬态响应和最小输入电压十分关键的低电压应用而优化。与 LT1083 / 4 / 5 系列相似，该系列具有较低的压差电压和较快的瞬态响应。这些改进使其非常适合于需要利用一个低于 7V 的输入电源产生一个稳定的 2.5V 至 3.6V 输出之低电压微处理器应用。

电流限值经过修整以确保规定的输出电流和受控的短路电流。片内热限制可提供针对任意过载组合 (它们将产生过高的结温) 的保护作用。

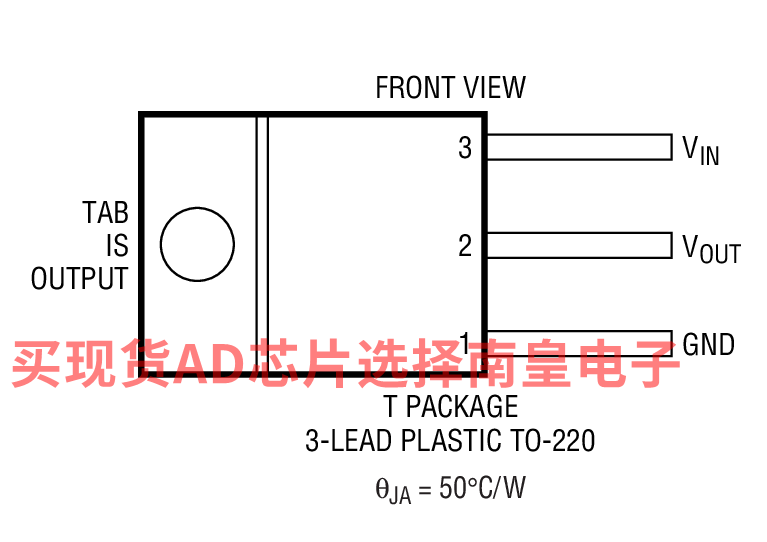

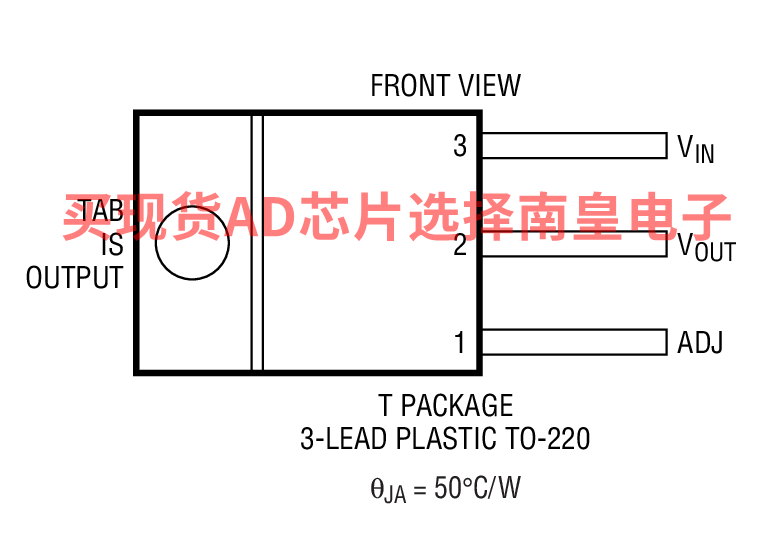

LT1585 / LT1587 均可提供业界标准三引脚 TO-220 功率封装的通孔安装和表面贴装版本。LT1584 采用通孔三引脚 TO-220 功率封装。

LT1585/7CM、LT1584/5/7CT

可调

LT1585/7CM-3.3、LT1584/5/7CT-3.3

3.3V 固定

LT1585CM-3.38、LT1584/5CT-3.38

3.38V 固定

LT1585/7CM-3.45、LT1584/5/7CT-3.45

3.45V 固定

LT1585/7CM-3.6、LT1584/5/7CT-3.6

3.6V 固定

应用

Pentium 处理器电源
PowerPC 电源
其他的 2.5V 至 3.6V 微处理器电源
低电压逻辑电源
电池供电型电路
用于开关电源的后置稳压器

LT1584的优势和特点：

快速瞬态响应
可在多种电流条件下提供保证的压差电压
负载调整率：0.05% (典型值)
经修整的电流限值
片内热限制
标准三引脚功率封装

LT1584具体的完整产品型号参数及价格（美元）：

LT1584CT#PBF，封装：3-Lead TO-220，包装形式及数量：管装，50，工作温度：0 to 125C，AD官网报价：6.96（100-499个）；6.67（1000+个）

LT1584CT-3.3#PBF，封装：3-Lead TO-220，包装形式及数量：管装，50，工作温度：0 to 125C，AD官网报价：6.96（100-499个）；6.67（1000+个）

LT1584CT-3.38#PBF，封装：3-Lead TO-220，包装形式及数量：管装，50，工作温度：0 to 125C，AD官网报价：6.05（100-499个）；5.8（1000+个）

LT1584CT-3.45#PBF，封装：3-Lead TO-220，包装形式及数量：管装，50，工作温度：0 to 125C，AD官网报价：6.05（100-499个）；5.8（1000+个）

LT1584CT-3.6#PBF，封装：3-Lead TO-220，包装形式及数量：管装，50，工作温度：0 to 125C，AD官网报价：6.96（100-499个）；6.67（1000+个）

LT1584IT-3.3#PBF，封装：3-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：7.2（100-499个）；7.05（1000+个）

LT1584的评估套件：

DC065A-A：LT1584C | Pentium Validator Motherboard 3.3V @ 7A

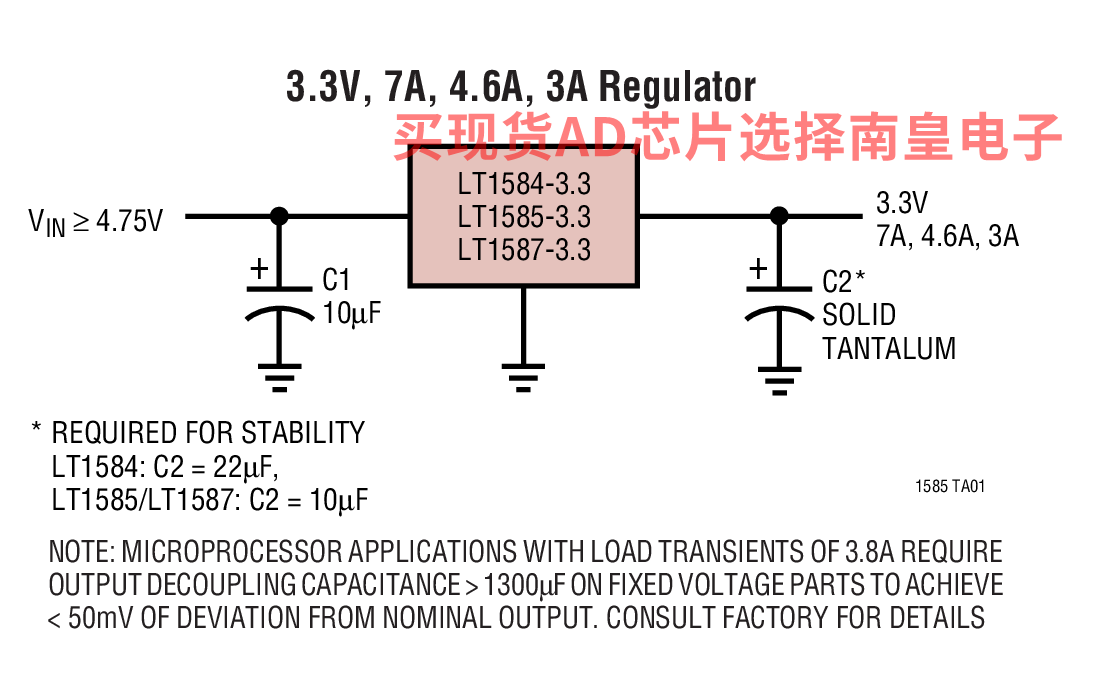

LT1584的电路图解：

LT1584的评估套件：
