LT1571脉宽调制 (PWM) 电池充电器是一种简单、高效解决方案，它采用恒流与/或恒压控制方法对锂离子、镍氢、镍镉充电电池快速充电，其内部开关可提供 1.5A 直流电流 (2A 峰值电流) 。片内电流检测电阻器 (0.1Ω) 利用一个低成本外接电阻器简化充电电流的设置，精度优于 5%。对于 0.6% 精度 4.1V 或 4.2V 每节电池，可选择恒压输出。

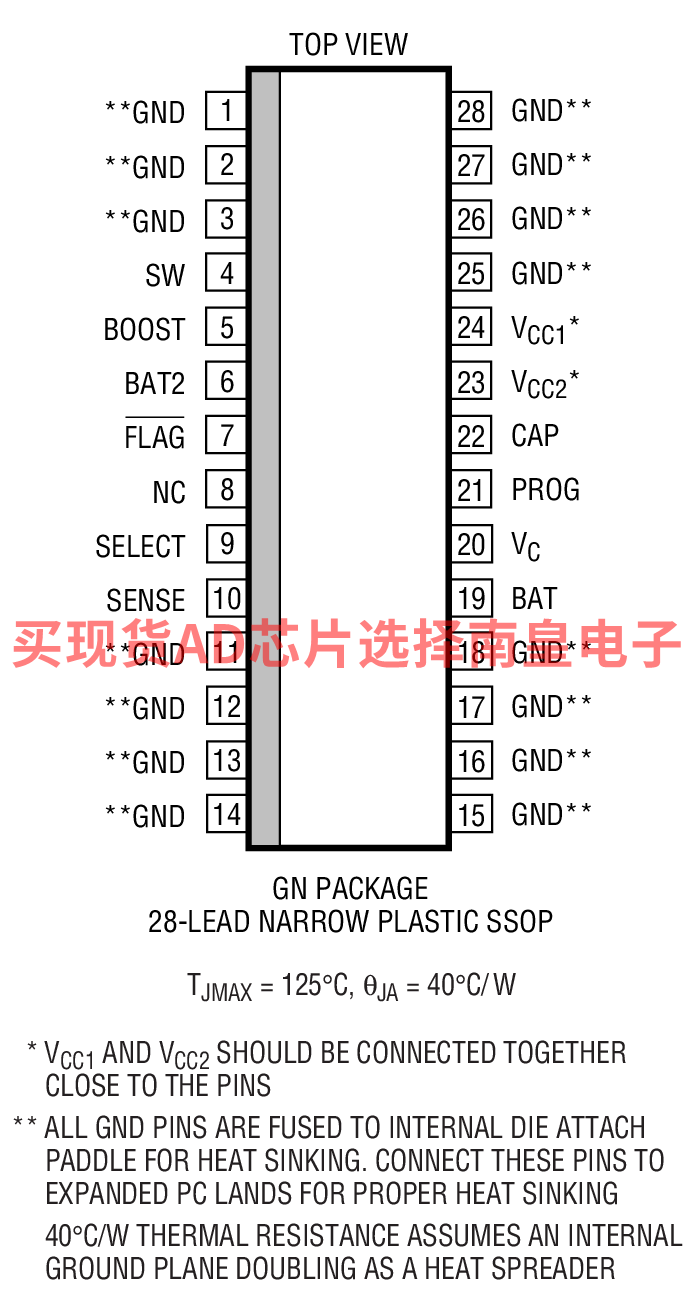

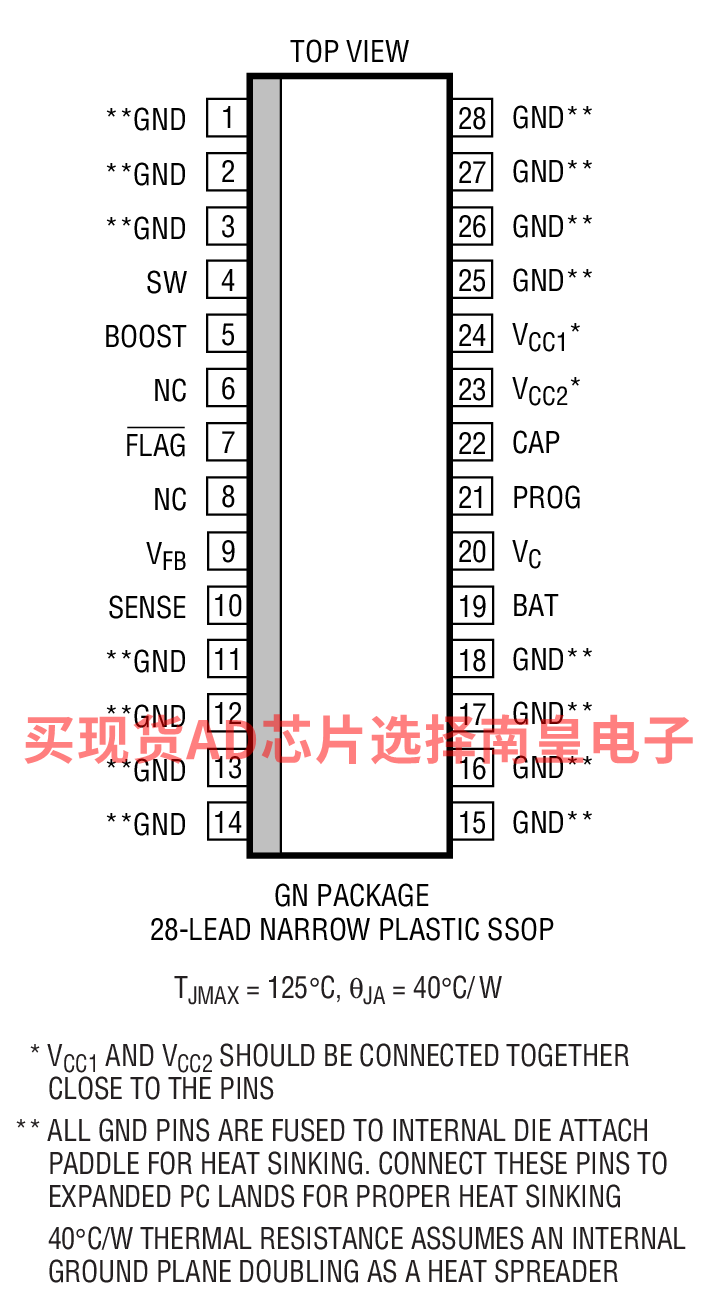

LT1571可为 1V 至 20V 的电池充电。工作在 200kHz (LT1571-1，LT1571-2) 或 500kHz (LT1571-5) 的饱和开关提高了充电效率，并减小了充电器的体积。当充电电流降至设定值的 20% 时，逻辑输出(标志)指示锂离子电池接近充满。LT1571-1 和 LT1571-2 采用 28 脚熔丝引线窄 SSOP 封装。LT1571-5 采用 16 脚熔丝引线窄 SSOP 封装。

应用

• 移动电话、个人数字助理（PDA）、笔记本计算机、便携式设备
• 锂离子、镍氢、镍镉和铅酸充电电池座式充电器

• 锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 电池快速充电
• 充电电流调节简单，只需一只低成本、1/32W电阻
• 高效充电器，充电电流高达 1.5A?
• 内部基准电压精确度 0.6%
• 预置电池电压：4.1V，4.2V，8.2V，8.4V
• 500kHz 或 200kHz 开关频率，减小充电器体积
• 低电池反向漏电电流：5μA
• 锂离子电池充满指示
• 充电电流精度：典型值 5%
• 低停机电流
• LT1571-1：200kHz，可调电压
• LT1571-2：200kHz，固定电压 8.2V 或 8.4V
• LT1571-5：500kHz，固定电压 4.1V 或 4.2V

LT1571EGN-1#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 125C，AD官网报价：5.29（100-499个）；4.96（1000+个）

LT1571EGN-1#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.29（100-499个）；4.96（1000+个）

LT1571EGN-2#PBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，49，工作温度：-40 to 125C，AD官网报价：5.29（100-499个）；4.96（1000+个）

LT1571EGN-2#TRPBF，封装：28-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.29（100-499个）；4.96（1000+个）

LT1571EGN-5#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.95（100-499个）；4.61（1000+个）

LT1571EGN-5#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.95（100-499个）；4.61（1000+个）

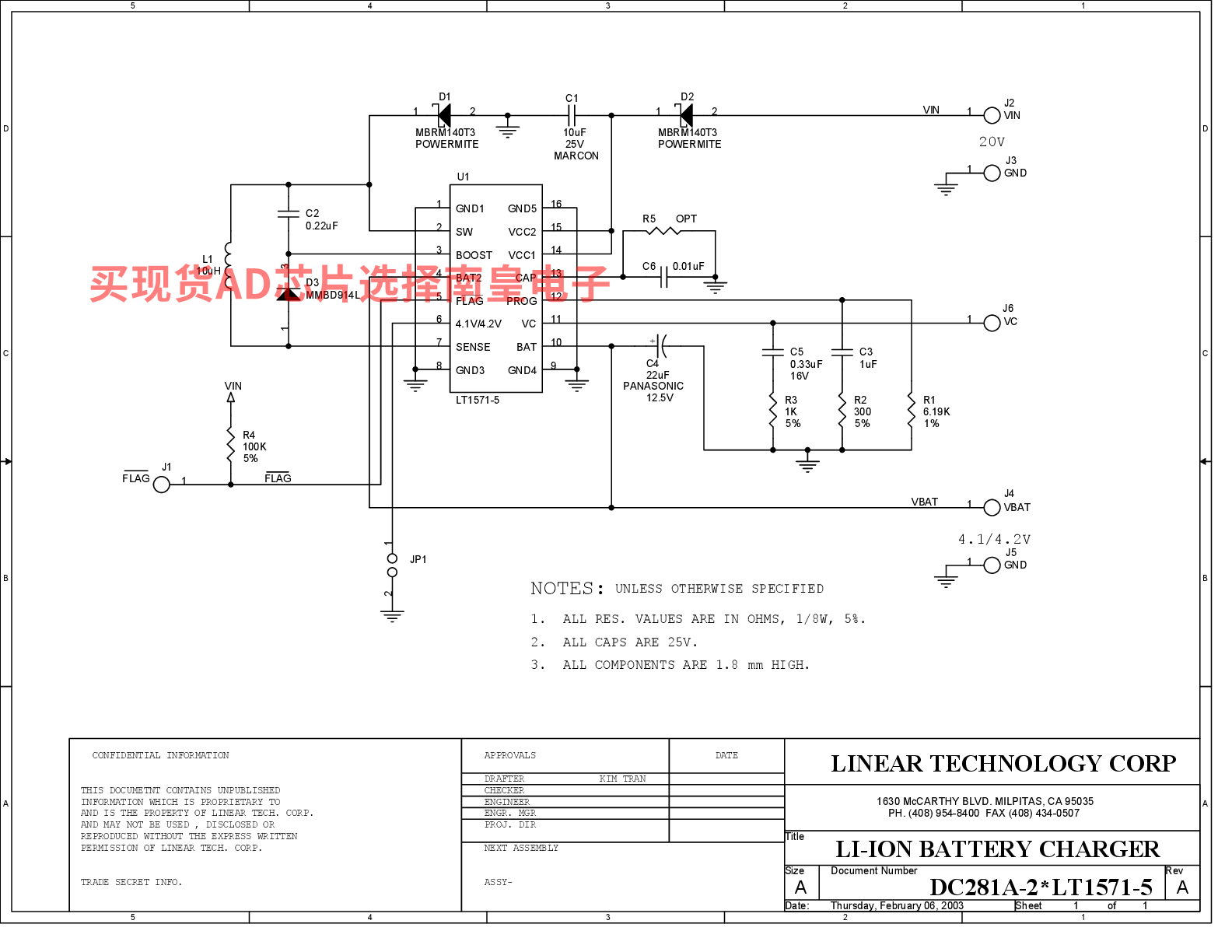

DC281A：LT1571CGN-5 | 锂离子电池充电器，跳线可选。4.1或4.2V

DC281A：LT1571具有预设电压和端接标志的恒流/恒压电池充电器演示板。
